ALUMINIUMPROFIL STABBEARBEITUNGSZENTRUM UND SCHNEIDZENTRUM EVOAV

‹ ›

Aluminiumprofil Bearbeitungszentrum und Schneidzentrum EVOAV – CNC Profilbearbeitungszentrum mit 12 Servo-Achsen

Höchste Präzision, Geschwindigkeit und Automation in der Aluminiumprofilbearbeitung

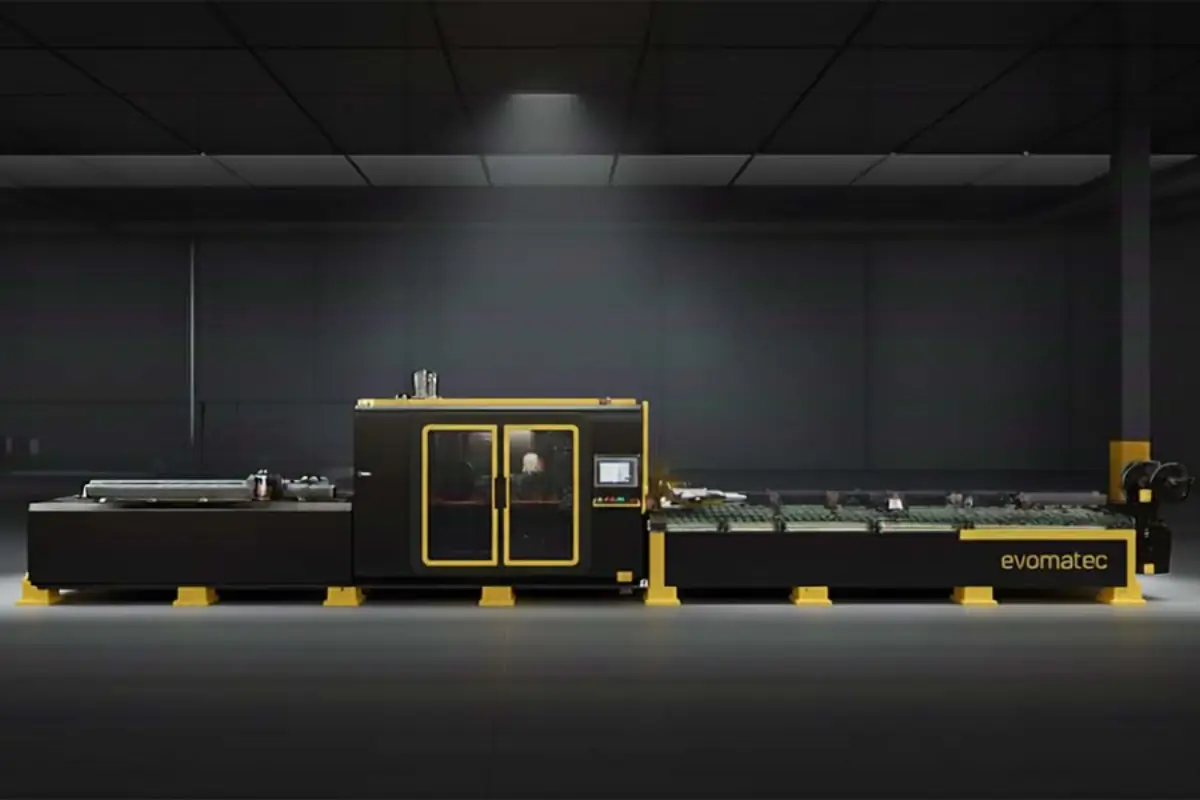

Das EVOAV CNC-Profilbearbeitungs- und Schneidzentrum von EVOMATEC ist ein Hochleistungszentrum für die präzise, effiziente und automatisierte Bearbeitung von Aluminium- und PVC-Profilen.
Mit 12 Servo-Achsen, einem 5-Achsen-Schneidsystem und acht konfigurierbaren Spindelmotoren kombiniert das EVOAV Geschwindigkeit, Flexibilität und industrielle Präzision auf höchstem Niveau.

Dank seiner modularen Bauweise und unabhängig arbeitenden Einheiten können Schneiden, Fräsen, Endbearbeitung, Oberflächenbehandlung und Sonderprozesse gleichzeitig ausgeführt werden.
Das Ergebnis: Minimale Bearbeitungszeit, maximale Produktivität und absolute Wiederholgenauigkeit – ideal für den Fenster-, Türen- und Fassadenbau sowie industrielle Profilanwendungen.

Technologische Innovation und Industrie-4.0-Integration

Das EVOAV Bearbeitungszentrum wurde für den 24/7-Serienbetrieb konzipiert und vereint servo-gesteuerte Präzision, digitale Prozessoptimierung und vollautomatisches Profilhandling.
Die integrierte 550-mm-Sägeeinheit mit 5-Achsen-Bewegungssystem ermöglicht präzise Schnitte zwischen 0° und 180°, während die Mehrflächenbearbeitung auf vier Seiten gleichzeitig ausgeführt wird.

Mit einer Profilbreite bis 300 mm und einer Ladelänge bis 8000 mm erfüllt das EVOAV höchste Anforderungen in der Aluminiumprofilbearbeitung – von Standardprofilen bis zu komplexen Sondergeometrien.
Die CNC-Steuerung ist mit Camquix CAM und weiteren Optimierungsprogrammen kompatibel, wodurch sich das EVOAV nahtlos in moderne Fertigungsumgebungen integrieren lässt.

Hauptmerkmale des EVOAV CNC-Profilbearbeitungszentrums

Leistungsstarke Mehrseitenbearbeitung

• Acht lüftergekühlte Hochgeschwindigkeitsspindeln, individuell konfigurierbar

• Präzises Fräsen und Bohren auf vier Oberflächen des Aluminiumprofils

• Optional bis zu fünf zusätzliche Spindelmotoren (max. 14 Slots verfügbar)

Fortschrittliche Schneideeinheit

• Sägeblattdurchmesser: 550 mm

• Schnittwinkelbereich: 0°–180°

• Antriebsleistung: 3 kW

• Maximale Schnittkapazität: 300 mm (Breite) × 165 mm (Höhe)

Optimiertes Materialhandling

• Automatisches Zuführ- und Entladesystem mit Kapazität für 4 Profile

• Späneabfuhrförderer integriert für sauberen Betrieb

• Kontinuierlicher, automatisierter Materialfluss für Serienfertigung

Steuerung und Software

• 15″ Industrie-Touchscreen-PC mit intuitiver Benutzeroberfläche

• Barcode-Schreiber, Ethernet- und USB-Schnittstellen

• Kompatibel mit Optimierungs- und CAM-Software (Camquix CAM inklusive)

• Volle digitale Vernetzung für Industrie-4.0-Anwendungen

Technische Spezifikationen des EVOAV

Positionierungsgeschwindigkeiten

• X1 (Längsrichtung): 40 m/min Y1 (Horizontal): 40 m/min Z1 (Vertikal): 40 m/min

• X2 (Schneideinheit längs): 40 m/min Y2 (horizontal): 40 m/min Z2 (vertikal): 42 m/min

• U (Klemmmechanismus): 40 m/min A & C (Rotationsachsen): 166°/s

• XL (Roboter): 90 m/min YL (seitlich): 20 m/min ZL (vertikal): 20 m/min

Fräseinheit

• 8 Hochgeschwindigkeitsspindeln, 3 kW, 18.000 U/min

• Werkzeugaufnahme ER 20

Schneideeinheit

• 550 mm Sägeblatt 3 kW Motor Schnittwinkel 0°–180°

Lade- und Entladeeinheit

• Profillänge: 1200–8000 mm Kapazität: 4 Profile

Pneumatik und Medien

• Betriebsdruck 6–8 bar FESTO Pneumatiksystem

• Automatische Schmierung Standard Zentralschmierung optional

Stromversorgung

• Maximale Leistung: 43,5 kW Stromaufnahme: 122 A

Präzise CNC-Bearbeitung für Aluminium und PVC

Das EVOAV Bearbeitungszentrum wurde für Unternehmen entwickelt, die auf höchste Fertigungsqualität setzen.
Durch die 12 Servo-Achsen-Technologie können komplexe CNC-Fräs-, Schneid- und Bohrprozesse in einem einzigen Arbeitsgang durchgeführt werden.
Dies reduziert Rüstzeiten, vermeidet Materialverluste und sorgt für konstant präzise Ergebnisse in der Serien- und Sonderfertigung.

Typische Prozesse:

• CNC-Fräsen von Aluminiumprofilen

• CNC-Schneiden und Sägen von Aluminiumprofilen

• CNC-Bohrungen, Markierungen und Endbearbeitungen

• Mehrseitenbearbeitung von komplexen Profilsystemen

Industrielle Einsatzbereiche

• Fensterbau: Fräsen von Schlössern, Griffen und Entwässerungen

• Türenbau: Zuschnitt, Bohrung und Fräsung von Türrahmenprofilen

• Fassadenbau: Bearbeitung großformatiger Systemprofile

• Maschinenbau & Fahrzeugbau: Präzisionsbearbeitung technischer Aluminiumteile

Die Kombination aus 12 Servo-Achsen, Hochgeschwindigkeitsspindeln und automatisierter Steuerung macht das EVOAV zu einer der leistungsstärksten Lösungen auf dem Markt.

EVOMATEC – Technologische Führungsqualität in der CNC-Profilbearbeitung

EVOMATEC zählt zu den führenden Herstellern von CNC-Maschinen für die Aluminiumprofilbearbeitung.
Unsere Maschinen verbinden deutsche Ingenieurspräzision, effiziente Softwareintegration und robuste Konstruktion für höchste Zuverlässigkeit im industriellen Dauereinsatz.
Mit einem EVOMATEC CNC-Profilbearbeitungszentrum profitieren Unternehmen von:

• Höchster Bearbeitungsqualität und Geschwindigkeit

• Minimalem Energieverbrauch und Wartungsaufwand

• Anpassbarer Maschinenkonfiguration für unterschiedliche Profiltypen

• Langlebiger Technologie, entwickelt für die Anforderungen moderner Fertigungsbetriebe

Fazit – Zukunftssichere Technologie für Aluminium- und PVC-Profilbearbeitung

Das EVOAV CNC-Profilbearbeitungs- und Schneidzentrum bietet maximale Flexibilität, Präzision und Effizienz.
Mit 12 Servo-Achsen, 5-Achsen-Schneidtechnologie und automatischer Materialzufuhr ist es die ideale Lösung für Betriebe, die auf hohe Produktivität, Qualität und Prozesssicherheit setzen.

EVOMATEC – Ihr Partner für Präzision, Effizienz und Innovation in der Aluminiumprofilbearbeitung.

Technische Beratung anfordern: Hier klicken
