KEILSCHNITTSÄGE & KLINKSCHNITTSÄGE FÜR ALUMINIUMPROFILE EVOS

‹ ›

KEILSCHNITTSÄGE UND KLINKSCHNITTSÄGE FÜR ALUMINIUMPROFILE – EVOS

Präzision, Effizienz und Prozesssicherheit beim Schneiden von Aluminiumprofilen

Präzises Gehren und Ausklinken mit industrieller Perfektion

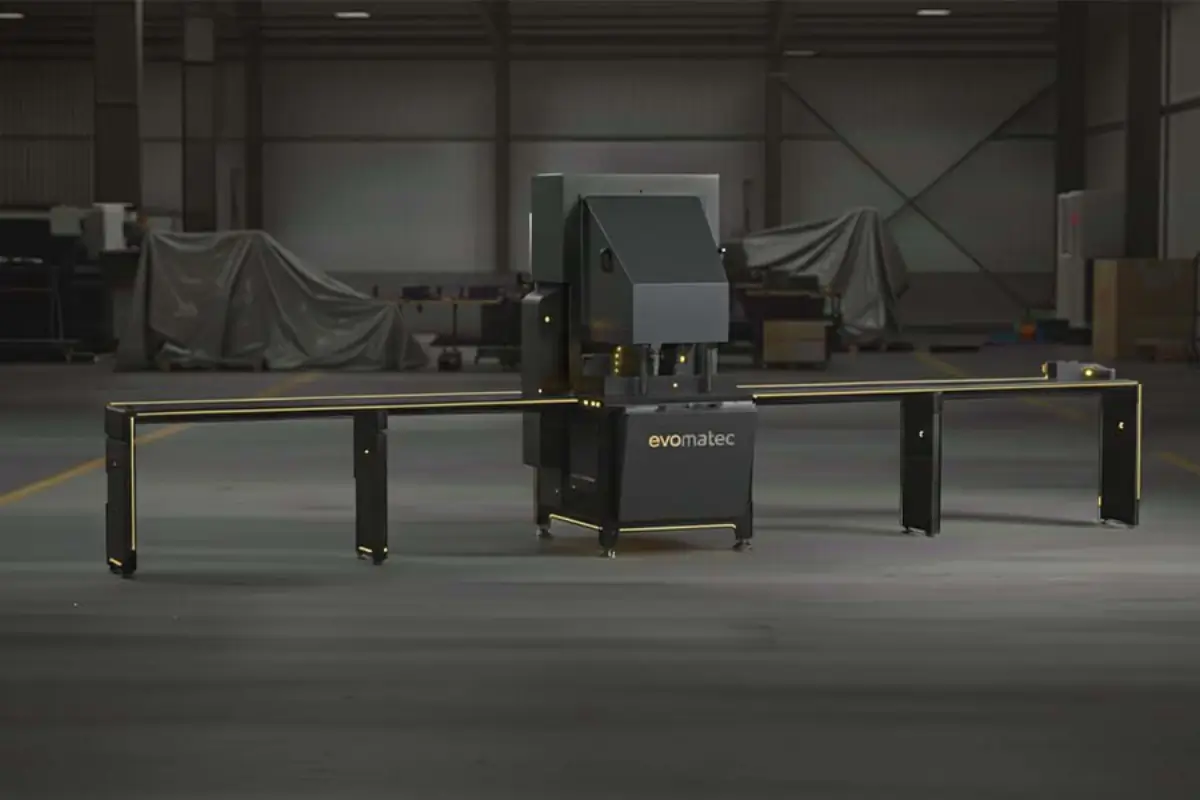

Die Keilschnittsäge und Klinkschnittsäge EVOS wurde speziell für die präzise Bearbeitung von Aluminiumprofilen entwickelt und kombiniert V-Schnitt-, Pfeilschnitt- und Klinkschnitt-Funktionen in einer einzigen, hochstabilen Maschine.
Als industrielle Keilschnittsäge und Klinkschnittsäge für Aluminiumprofile garantiert sie hohe Wiederholgenauigkeit, gratfreie Schnittflächen und kurze Rüstzeiten – perfekt für den Fenster-, Türen- und Fassadenbau.

Ob V-Schnitt, Pfeilschnitt, 45°-Gehrung oder 90°-Kerbung – die EVOS liefert saubere, winkelstabile und passgenaue Ergebnisse bei maximaler Prozesssicherheit. Sie reduziert Nacharbeit, beschleunigt die Fertigung und erhöht die Maßhaltigkeit in der Serienproduktion.

Warum eine Keilschnittsäge und Klinkschnittsäge für Aluminiumprofile?

Die Kombination aus Keilschnittsäge und Klinkschnittsäge ermöglicht eine zentrale, durchgängige Bearbeitung von Aluminiumprofilen – ohne Zwischenmessungen oder Werkstückübergaben.
Das Resultat: gleichbleibende Qualität, weniger Ausschuss und effiziente Prozessketten.

Durch hydro-pneumatischen Vorschub, präzise Sägeblattführung und ein massives Maschinenbett erreicht die EVOS höchste Maßhaltigkeit bei jeder Profilgeometrie.
Sie ist die optimale Lösung für Hersteller, die exakte Eckverbindungen, wiederholgenaue Kanten und perfekte Oberflächen fordern.

Präzision im Keilschnitt und Klinkschnitt

Die EVOS Keilschnittsäge und Klinkschnittsäge für Aluminiumprofile vereint zwei zentrale Bearbeitungsprozesse:

• Keilschnitt (V-Schnitt / Pfeilschnitt) – für präzise Gehrungen an Flügel- und Rahmenprofilen

• Klinkschnitt (90°-Kerbung / Ausklinkung) – für Beschlagöffnungen, Drainagen und Verbindungspunkte

Alle Parameter wie Vorschubgeschwindigkeit, Drehzahl und Eintauchkurve sind material- und profilspezifisch programmierbar, wodurch sich saubere, reproduzierbare Schnittbilder ergeben – selbst bei komplexen Aluminiumquerschnitten.

Technische Merkmale

• Zwei Sägeblätter Ø 500 mm (Hartmetall / TCT) mit hochpräzisem Rundlauf für glatte Schnittflächen

• Hydro-pneumatisches Schneidsystem für gleichmäßigen, vibrationsarmen Vorschub

• Stufenlos regelbare Schnittgeschwindigkeit für verschiedene Profilgeometrien und Legierungen

• Pneumatische Spannsysteme (horizontal & vertikal) für sichere Fixierung

• Doppelmotorsteuerung (je 4 kW / 2 900 U/min) für hohe Dynamik und konstante Leistung

• Integriertes Kühlsystem zur Temperaturkontrolle und Verlängerung der Werkzeugstandzeit

• Arbeitsdruck: 6 – 8 bar | Luftverbrauch: ca. 55 L/min

• Bearbeitungsbereich: bis 250 mm Profilhöhe

• CE-konforme Sicherheitshaube mit Verriegelung & Zweihand-Freigabe

• Bedienpanel mit Klartextanzeige für einfache Profilwahl & Parametrierung

Bedienkomfort und Prozesssicherheit

Die EVOS ist für maximale Produktivität und intuitive Bedienung konzipiert.
Über das Klartext-Bedienpanel werden Profiltyp, Schnittwinkel und Spannstrategie einfach ausgewählt.
Profilrezepte lassen sich speichern und bei wiederkehrenden Aufträgen sekundenschnell abrufen.

Sicherheitsfunktionen wie Haubenüberwachung, Luftdruckkontrolle und Spannlagen-Erkennung verhindern Fehlbedienungen und erhöhen die Anlagenverfügbarkeit im Produktionsalltag.

Vorteile der EVOS Keilschnittsäge und Klinkschnittsäge

• Präzise & gratfreie Schnitte dank TCT-Sägeblättern, steifer Mechanik und geregeltem Vorschub

• Vibrationsarme, langlebige Konstruktion aus massiver Stahlbasis

• Wartungsarm & energieeffizient durch robuste Pneumatik und einfache Zugänglichkeit

• Schnelle Umrüstung mit vordefinierten Programmen für V-, 45°-, 90°- und Pfeilschnitte

• CE-zertifizierte Sicherheit mit verriegelten Hauben und Zweihand-Bedienung

• Kurze Rüstzeiten & hohe Wiederholgenauigkeit bei Serienfertigung

Typische Einsatzbereiche

• Fensterbau: Keilschnitt für Flügel- und Rahmenprofile, Klinkschnitt für Beschlag- und Drainageöffnungen

• Türenbau: präzise 45°-Gehrungen und 90°-Ausklinkungen für Zargen- und Schwellenprofile

• Fassadenbau: V-Schnitte und Kerbungen für großformatige Fassaden- und Abdeckprofile

• Allgemeiner Profilbau: reproduzierbare Winkel und funktionsgerechte Kerbungen für Montage und Entwässerung

Qualitäts- und Wirtschaftsvorteile

Die EVOS Keilschnittsäge und Klinkschnittsäge minimiert Winkelabweichungen, senkt Nacharbeit und optimiert die Passgenauigkeit.
Glatt geschnittene, gratfreie Oberflächen verkürzen die Montagezeit, während die präzisen Ausklinkungen die Montage von Beschlägen, Eckverbindern und Dichtungen vereinfachen.
Ergebnis: höhere Teilequalität, geringere Kosten und kürzere Taktzeiten in der Produktion.

Fazit

Die Keilschnittsäge und Klinkschnittsäge EVOS ist die ideale Lösung für Unternehmen, die präzises Gehren, Ausklinken und Keilschneiden auf höchstem industriellen Niveau benötigen.
Sie vereint präzise Mechanik, hydro-pneumatische Antriebstechnik und intuitive Steuerung in einer kompakten, CE-zertifizierten Maschine.

Mit ihrer vibrationsarmen, wartungsarmen und energieeffizienten Bauweise ist die EVOS die perfekte Wahl für den professionellen Aluminiumprofilzuschnitt im Fenster-, Türen- und Fassadenbau.

EVOMATEC – Maschinen für präzise Aluminiumprofilbearbeitung.
