AUTOMATISCHE DOPPELGEHRUNGSSÄGE EVOGX

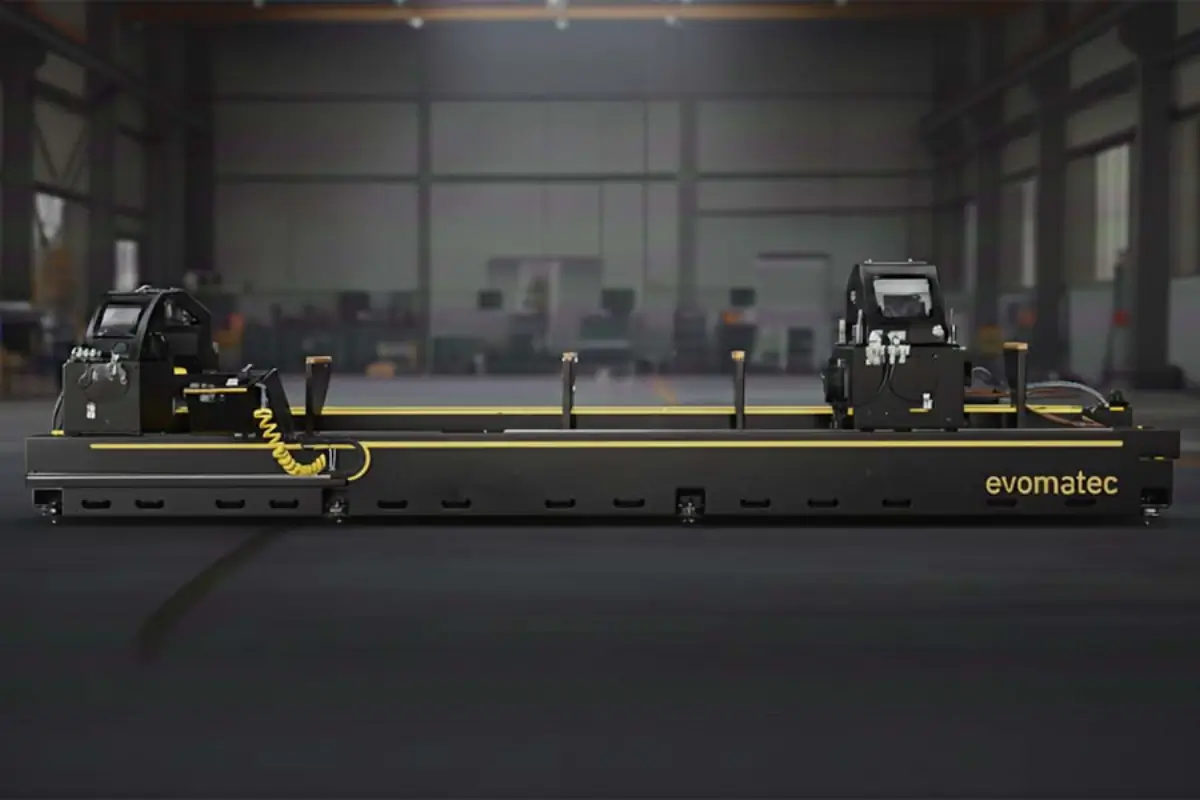

Automatische Doppelgehrungssäge EVOG X – Präzision und Tempo für PVC-, Kunststoff- und Fensterprofile

Industriestandard für exakte Gehrungsschnitte

Die Doppelgehrungssäge EVOG X von Evomatec ist für das präzise Gehrungsschneiden von PVC-, Kunststoff- und Fensterprofilen entwickelt. Ihre Servo-gesteuerte 3-Achsen-Automatik, der hydro-pneumatische Vorschub und die Schnittlänge bis 6.000 mm liefern saubere, winkelgenaue und wiederholpräzise Zuschnitte – ideal für Fensterbau, Türenbau und Fassadensysteme.

Warum Gehrungspräzision im PVC-Fensterbau zählt

Im PVC-Fensterbau entscheiden Passgenauigkeit, Dichtheit und Oberflächengüte über die Qualität. Die EVOG X kombiniert Servo-Technologie mit digitaler Winkelsteuerung, damit Rahmen- und Flügelprofile ohne Nacharbeit gratfrei und maßhaltig bereit für Schweißen und Eckenverputzen sind.

Technische Eckdaten – auf Leistung getrimmt

Sägeblätter: 2 × Ø 550 mm, HM-bestückt
Motorleistung: 2 × 3 kW (4 HP)
Schnittlängen: 460–6.000 mm
Winkelverstellung: Servo-gesteuert 30°–90°
Vorschub: hydro-pneumatisch geregelt
Positioniergeschwindigkeit: 40 m/min
Druckluft: 6–8 bar (≈ 150 L/min)
Gesamtleistung: 9,1 kW | 400 V | 50–60 Hz
Maschinengewicht: ca. 2.240 kg

Ausstattung – produktiv, sicher, digital

Serienausstattung

Automatische Kopfpositionierung mit digitaler Winkelsteuerung (30°/45°/90° u. Zwischenwinkel)
Pneumatische Spannzylinder (horizontal/vertikal)
Sprühkühlsystem für PVC/Kunststoff
Robuster Rollentisch für lange Profile
Elektronische Vorschub- und Schnittgeschwindigkeit
CE-Schutzhauben und Not-Aus
10″ Touchscreen, Ethernet/USB-Schnittstellen
Anschluss für Späneabsaugung

Optionen

EVOSOFT Schnittoptimierung (Verschnittreduktion, Auftragsverwaltung)
Barcode-Drucker für Produktionsrückverfolgung
Zwischenstützen für Extraprofile
Automatische Späneabsaugung mit Filtersystem

Leistungsmerkmale, die sich auszahlen

1) Präzision & Wiederholgenauigkeit

Die Servo-gesteuerten Drehachsen richten beide Köpfe zehntelgenau aus. Ergebnis: winkelgetreue Schnitte an PVC-Profilen, Fensterrahmen und Flügelprofilen – Serie für Serie identisch.

2) Hohe Kapazität bis 6 m

6000 mm Schnittlänge eröffnen Spielraum für lange Tür- und Fassadenprofile sowie großformatige Rahmen.

3) Saubere Schnittflächen ohne Nacharbeit

Hydro-pneumatischer Vorschub + Sprühkühlung verhindern Materialerwärmung. So entstehen glatte, gratfreie Gehrungen – perfekt fürs Schweißen.

4) Robuste, wartungsarme Konstruktion

Ein massives Gussmaschinenbett, Präzisionslager und gekapselte Führungen garantieren Laufruhe und lange Standzeiten.

5) Einfache, schnelle Bedienung

Am 10″ Touchpanel werden Winkel, Positionen, Vorschübe digital vorgewählt, gespeichert und wieder abgerufen – ideal für automatisierte Linien.

6) Sicherheit & Energieeffizienz

CE-konforme Schutzsysteme schützen Personal; Servo-Antriebe arbeiten bedarfsgesteuert und senken den Energieverbrauch.

Typische Anwendungen

Fensterbau: Gehrungsschnitte für Rahmen- und Flügelprofile
Türenbau: exakte 45°/90°-Schnitte für Zargen und Türrahmen
Fassaden/Wintergärten: Zuschnitt PVC-Konstruktionsprofile
Profilverarbeitung allgemein: PVC, ABS, PMMA, Polycarbonat, Acryl

Prozessablauf – von der Position bis zur perfekten Gehrung

Automatisches Positionieren und pneumatisches Spannen der Profile
Servo-Winkelverstellung beider Köpfe auf den Sollwert
Hydro-pneumatischer Schnitt mit geregelter Vorschubkurve
Sprühkühlung für kühle, gratfreie Schnittflächen
Datenerfassung via Ethernet/USB (optional mit EVOSOFT)

Qualität & Zukunftssicherheit

Jede EVOG X wird CE-konform geprüft, elektrisch getestet und mechanisch kalibriert. Mit Industrie-4.0-Schnittstellen, Schnittoptimierung und Barcode-Integration ist sie bereit für digital vernetzte Fertigungen – inklusive weltweitem Service und Ersatzteilversorgung.

Fazit – Präzision auf Knopfdruck

Die Automatische Doppelgehrungssäge EVOG X vereint Servo-Präzision, digitale Steuerung und hydro-pneumatische Schnittqualität. Wer hohe Stückzahlen, exakte Winkel und langlebige Qualität sucht, setzt im PVC-, Kunststoff- und Fensterprofil-Zuschnitt auf EVOG X.
