DOPPELGEHRUNGSSÄGE PVC EVOG IVSA

Doppelgehrungssäge PVC EVOG IVSA – Servo-Präzision für Fenster-, Türen- und Fassadenprofile

Industrielle Gehrungstechnologie für PVC- und Kunststoffprofile

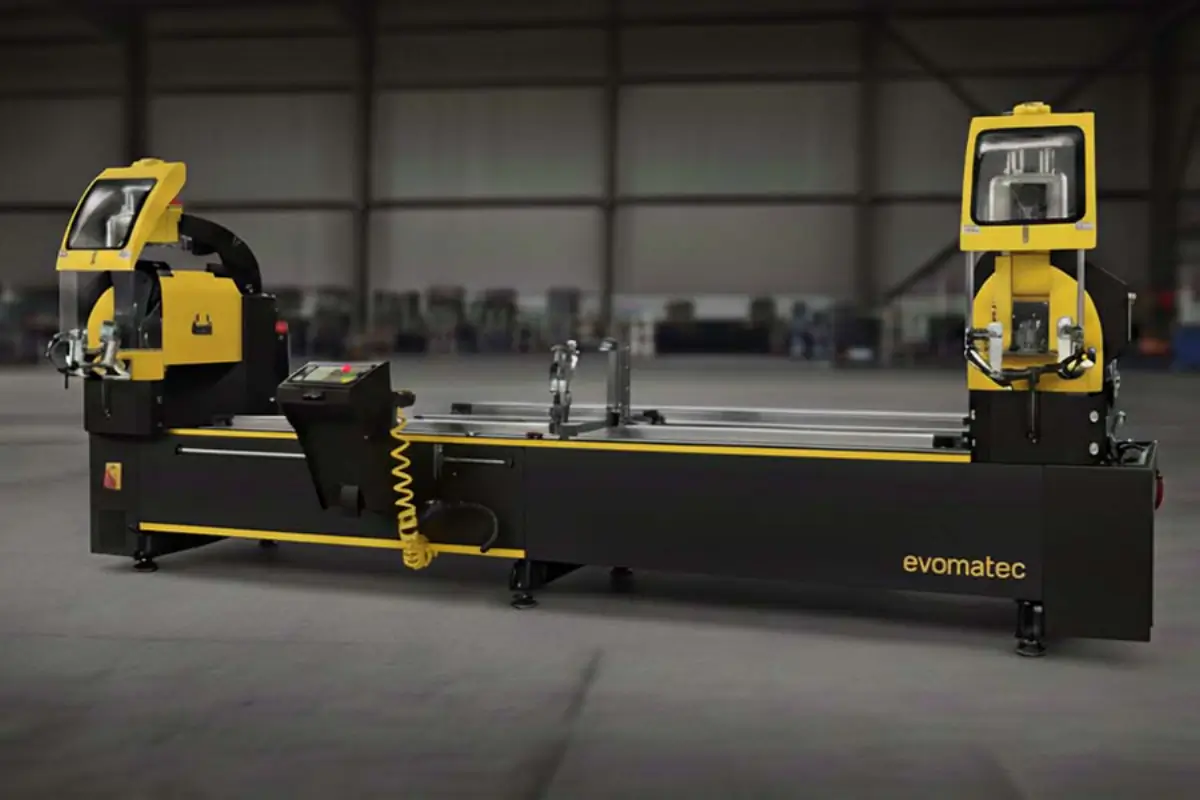

Die Doppelgehrungssäge PVC EVOG IVSA von Evomatec verbindet Servo-Technologie mit hydro-pneumatischer Vorschubsteuerung und einer digitalen Winkelpositionierung. Zwei automatisch positionierte Sägeköpfe, ein steifes Maschinenbett und präzise HM-Sägeblätter liefern gratfreie Schnittflächen, exakte Winkel und maximale Wiederholgenauigkeit – ideal für Fensterbau, Türenbau und Fassadenbau.

Warum Gehrungspräzision im PVC-Fensterbau entscheidend ist

Im PVC-Fensterbau bestimmt der Gehrungsschnitt die Passgenauigkeit, Dichtigkeit und Stabilität des Rahmens. Die EVOG IVSA setzt hier Maßstäbe: servo-gesteuerte Kopfverstellung auf –45°, 90° und +45° (Zwischenwinkel manuell feinjustierbar) plus hydro-pneumatischer, gleichmäßiger Schnittvorschub sichern reproduzierbare Ergebnisse – auch bei langen, dünnwandigen oder mehrkammerigen Profilen.

Technische Merkmale – EVOG IVSA auf einen Blick

Sägeköpfe: Ø 450 mm, HM-bestückt
Antriebe: 2 × 2,2 kW / 3 PS
Schnittlänge: 400 – 4040 mm
Kopfverstellung: Servo-Positionierung (–45° / 90° / +45°), Zwischenwinkel manuell
Positionsgeschwindigkeit: bis 40 m/min
Vorschub: hydro-pneumatisch, weichgängige Schnittbewegung
Luftdruck / Verbrauch: 6–8 bar / 120 L/min
Gesamtleistung / Netz: 5,7 kW, 400 V, 50–60 Hz
Gewicht: ca. 1240 kg

Serienausstattung

Automatische Kopfpositionierung mit digitaler Winkeleinstellung · pneumatische Horizontal-/Vertikalspannung · Rollenbahn mit automatischem Vorschub · Sprühkühlsystem (dosierbar) · geschlossene Schnittzonen-Haube · CE-Sicherheitsausrüstung · digitale Anzeigen für Kopf- und Winkelwerte

Optionen

Barcode-Druck/-Rückverfolgung · Soft-Cut für sanftes Schnittanfahren · USB/Ethernet-Datenschnittstellen · Absaugvorrichtung

Leistungsmerkmale, die in der Praxis zählen

1) Servo-präzise Steuerung

Servo-Positionierung + hydro-pneumatischer Vorschub = Zehntelmillimeter-Toleranzen bei Gehrungen – die Basis für maßhaltige, dichte Eckverbindungen.

2) Synchroner Doppelschnitt

Beide Köpfe arbeiten zeitgleich. Ergebnis: bis zu 40 % kürzere Zykluszeiten, konstant glatte Schnittflächen und winkeltreue Ergebnisse.

3) Vibrationsfreier Aufbau

Das massive Gestell und präzise Führungen minimieren Schwingungen – kein Materialverzug, keine Aufschmelzungen an PVC-Kanten.

4) Effizient & sicher

Optimierte Hydraulik, Sprühkühlung und CE-konforme Schutzsysteme senken Energieverbrauch, erhöhen Werkzeugstandzeiten und schützen das Bedienpersonal.

5) Flexibel in der Anwendung

Ob Gehrungs-, Schräg- oder Sonderwinkelbearbeitung: Die EVOG IVSA deckt Fensterrahmen, Flügelprofile, Türrahmen und Fassadenprofile souverän ab.

Einsatzbereiche

Fensterbau: präzises Zuschneiden von Rahmen- und Flügelprofilen
Türenbau: 45°-/90°-Gehrungen für stabile Türrahmen
Fassadenbau: maßhaltige Zuschnitte für Abdeck- und Tragprofile
Kunststoffverarbeitung: PVC, ABS, Polycarbonat, Acryl – sauber und gratarm

Arbeitsweise – vom Einlegen bis zur perfekten Gehrung

Automatische Positionierung: Profil einlegen, pneumatisch spannen, Köpfe servo-gesteuert auf Zielwinkel fahren.
Konstanter Schnittvorschub: Hydro-pneumatik führt die Sägeblätter gleichmäßig durch das Profil.
Sprühkühlung: Reduziert Reibung und Wärme, verhindert Aufschmelzungen – für glatte, montagefertige Schnittflächen.
Zyklusabschluss: Automatischer Rücklauf, nächster Schnitt ohne Zeitverlust.

Qualität, Sicherheit und Integration

Jede EVOG IVSA wird nach CE-Richtlinien gefertigt und zu 100 % geprüft (Schnittpräzision, Vibration, elektrische Sicherheit, Wiederholgenauigkeit).
Über USB/Ethernet lässt sich die Maschine in digitale Fertigungslinien integrieren – für Rückverfolgung, Datenauswertung und optimierte Workflows.

Wirtschaftlichkeit & Zukunftssicherheit

Schnelle Zyklen durch Doppelschnitt
Geringere Betriebskosten dank energieeffizienter Antriebe
Lange Werkzeugstandzeiten durch Sprühkühlung
Industrie-4.0-ready via Datenschnittstellen und Barcode-Integration

Fazit – Präzision, Effizienz, Servo-Intelligenz

Die Doppelgehrungssäge PVC EVOG IVSA vereint servo-gesteuerte Kopfverstellung, hydro-pneumatischen Vorschub und digitale Winkelkontrolle in einer robusten Industriemaschine.
Für Fenster-, Türen- und Fassadenfertiger, die Tempo, Maßhaltigkeit und Prozesssicherheit verlangen, ist sie die zukunftssichere Wahl.
