SÄGEAUTOMAT & BOHRAUTOMAT FÜR ALUMINIUMPROFILE EVO DD

‹ ›

SÄGEAUTOMAT UND BOHRAUTOMAT FÜR ALUMINIUMPROFILE – EVO DD

Vollautomatisches Sägen, Bohren und Gewindeschneiden in einem Arbeitsgang

Präzision, Produktivität und Prozesssicherheit in der Aluminiumprofilbearbeitung

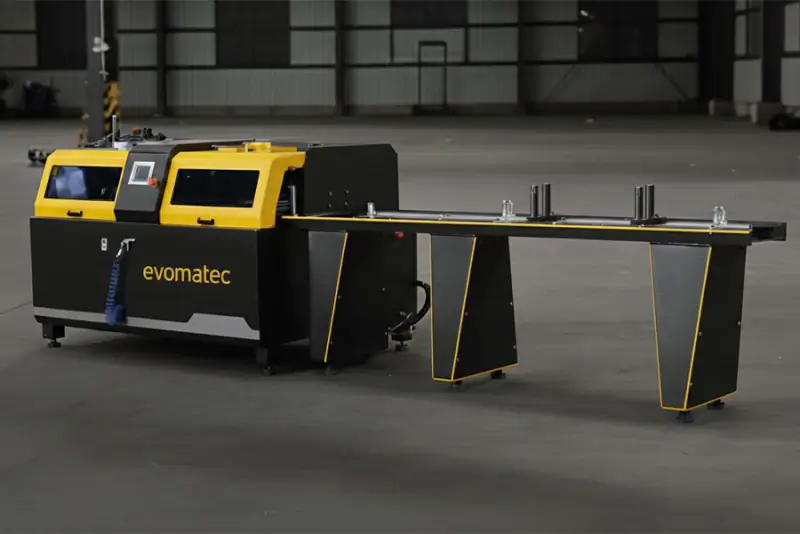

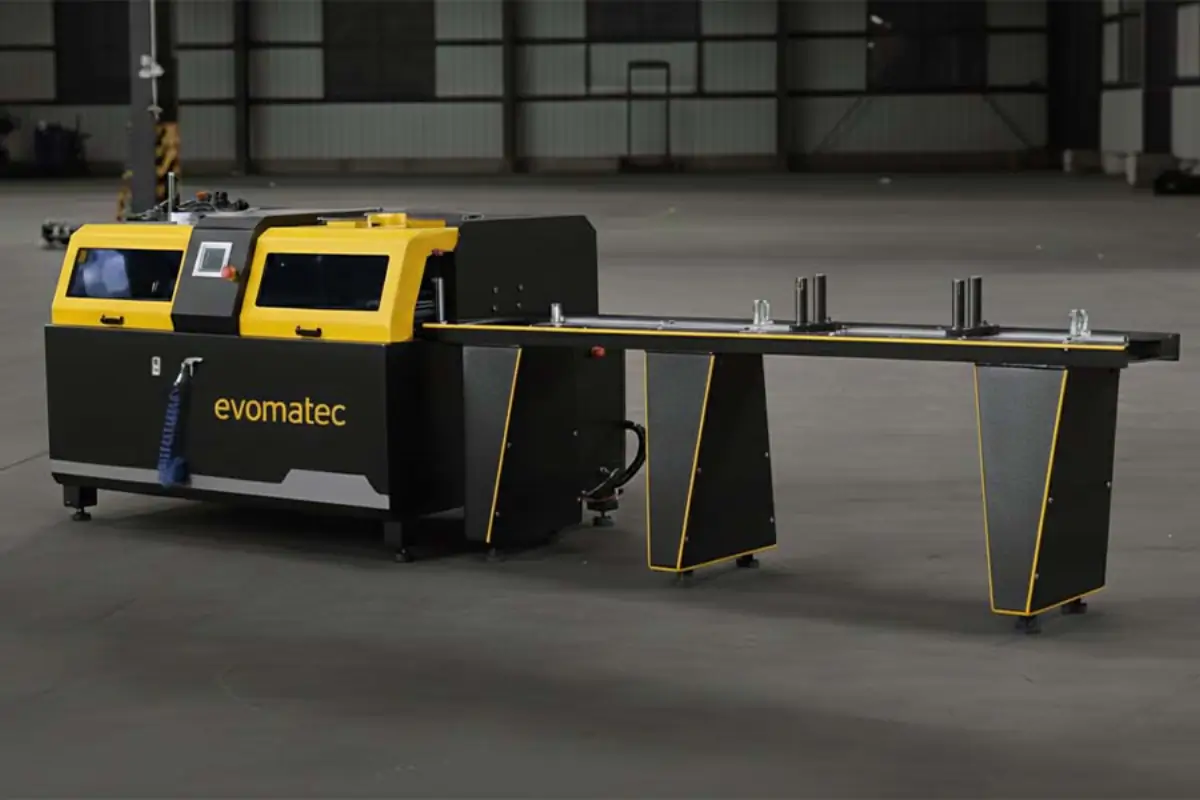

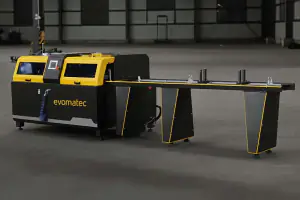

Der Sägeautomat und Bohrautomat für Aluminiumprofile EVO DD ist ein hochmodernes Kombinations-Bearbeitungssystem, das Sägen, Bohren und optionales Gewindeschneiden in einem einzigen, vollautomatischen Zyklus vereint.
Mit seiner servo-gesteuerten Achsentechnologie, digitalen Prozesssteuerung und einer massiven Maschinenbasis liefert der EVO DD präzise, gratfreie Gehrungsschnitte und exakt positionierte Bohrungen – ideal für industrielle Anwendungen im Fenster-, Türen-, Fassaden- und Metallbau.

Die EVO DD steht für maximale Präzision, Effizienz und Automatisierung – eine Maschine, die Prozesse kombiniert, Rüstzeiten eliminiert und Produktionsqualität auf ein neues Niveau hebt.

Warum ein kombinierter Säge- und Bohrautomat für Aluminiumprofile?

Ein Sägeautomat und Bohrautomat wie die EVO DD ersetzt mehrere Arbeitsschritte durch einen integrierten, automatisierten Prozess.
Anstatt Profile zu sägen, abzulegen und separat zu bohren, führt die EVO DD alle Arbeitsschritte in einem Spannvorgang aus – mit höchster Maßhaltigkeit und minimalem Verschnitt.

Das Ergebnis:

• Bis zu 60 % Zeitersparnis durch kombinierte Bearbeitung

• Reduzierte Fehlerraten dank automatischer Längen- und Bohrpositionserkennung

• Konstante Qualität über lange Produktionszyklen

Damit ist die EVO DD die optimale Lösung für Serienfertigung, Variantenproduktion und präzise Aluminiumprofilbearbeitung im industriellen Umfeld.

Servo-gesteuerte Präzision und digitale Automatisierung

Die EVO DD nutzt modernste Servo- und CNC-Technologie, um höchste Genauigkeit bei allen Bearbeitungsprozessen sicherzustellen.
Der servo-gesteuerte Vorschub gewährleistet gleichmäßige Schnittbewegungen, während die digitale Steuerung Winkel, Drehzahlen und Bohrparameter profilspezifisch regelt.

Alle Bearbeitungsschritte – Sägen, Bohren, Senken, Gewindeschneiden – werden automatisch ausgeführt, ohne dass das Werkstück umgesetzt werden muss.
Das sorgt für perfekte Positionierung, gratfreie Oberflächen und maximale Wiederholgenauigkeit.

Eine vollständig geschlossene Schutzeinhausung mit Lichtschrankenüberwachung garantiert CE-konforme Sicherheit für den Bediener.

Technische Merkmale

• Sägeeinheit: Ø 500 mm Hartmetall-Sägeblatt (TCT) – präzise, gratfreie Schnitte

• Hauptantrieb: 5,5 kW | 3 000 U/min | integriertes Kühlsystem

• Vorschub: servo-gesteuert, digitales Längenmesssystem

• Bohrfunktion: bis Ø 10 mm, Tiefen bis 100 mm

• Gewindeschneidfunktion: bis M10

• Bohrspindel: 0,8 kW | 18 000 U/min | ER20-Spannzange

• Gewindespindel: 0,8 kW | 3 000 U/min | ER16-Spannzange

• Profilhöhe: bis 100 mm | Bohrbereich: bis 100 mm Tiefe

• Schnittgenauigkeit: ± 0,2 mm

• Minimale Schnittlänge: 5 mm | Reststück: 270 mm

• Förderband: 4 m Länge | Tragkraft 500 kg

• Luftdruck: 6–8 bar | Luftverbrauch: 40 L/min

• Maschinenmaße: 6 630 × 1 340 × 1 440 mm

• Gewicht: ca. 735 kg

Steuerung und Bedienung

Das digitale Touchscreen-Bedienpanel der EVO DD bietet maximale Benutzerfreundlichkeit:

• Intuitive Auftragsprogrammierung über Touchscreen

• Speicherung von Schnittlisten, Bohrparametern und Gewindedaten

• Profilverwaltung mit individuellen Rezepturen

• Echtzeit-Diagnose und Wartungsüberwachung

• Automatische Joblistenverwaltung für Serienproduktion

Die Steuerung ist vollständig digital vernetzt und erlaubt schnelle Auftragswechsel, profilbezogene Prozessparameter und eine einfache Qualitätssicherung – perfekt für den industriellen Dauereinsatz.

Vorteile des EVO DD Säge- und Bohrautomaten

• Kombinierte Bearbeitung: Sägen, Bohren und Gewindeschneiden in einem Spannvorgang

• Servo-gesteuerte Präzision: Maßhaltigkeit bis ± 0,2 mm

• Vibrationsarme Konstruktion: Gussrahmen für ruhigen Lauf und lange Standzeiten

• Hohe Produktivität: bis zu 60 % schnellere Fertigung durch Parallelprozesse

• Energieeffizient & wartungsarm: automatische Schmierung und sparsame Servoantriebe

• CE-zertifizierte Sicherheit: Schutzeinhausung mit Lichtschranke und Not-Stopp-System

• Intelligente Prozesssteuerung: Digital geregelte Vorschübe und Werkzeugdrehzahlen

• Maximale Wiederholgenauigkeit: ideal für Serien- und Variantenfertigung

Typische Einsatzbereiche

• Fenster- und Türenbau: präzises Gehren, Bohren und Gewindeschneiden von Rahmenprofilen

• Fassadenbau: serielle Bearbeitung komplexer Pfosten-Riegel-Systeme

• Metall- und Leichtbau: kombinierte Zuschnitte mit definierter Bohrgeometrie

• Maschinenbau: präzise Gewindebohrungen für Montage- und Befestigungselemente

• Allgemeine Aluminiumprofilbearbeitung: für Betriebe mit hohen Ansprüchen an Genauigkeit und Effizienz

Wirtschaftlichkeit und Qualität in einem System

Die EVO DD ist mehr als ein Sägeautomat – sie ist ein vollwertiges CNC-Bearbeitungszentrum für Aluminiumprofile.
Durch die integrierte Bohr- und Gewindeschneideeinheit, servo-gesteuerte Bewegung und digitale Prozessführung werden Bedienfehler vermieden, Materialverluste reduziert und Produktionskosten gesenkt.

Die präzise Bohr- und Schnittführung, kombiniert mit intelligenter Reststückverwaltung, sorgt für maximale Materialausnutzung und reproduzierbare Qualität.

Fazit

Der Sägeautomat und Bohrautomat für Aluminiumprofile EVO DD steht für industrielle Präzision, Effizienz und Automation in einem kompakten System.
Er kombiniert präzises Gehrungssägen, Bohren und Gewindeschneiden mit digitaler Steuerung, servo-gesteuerter Vorschubtechnik und robuster Bauweise – ideal für die moderne Aluminiumprofilproduktion.

Die EVO DD ist die perfekte Wahl für Unternehmen, die hohe Stückzahlen, wiederholgenaue Ergebnisse und energieeffiziente Produktion verlangen – sicher, CE-zertifiziert und wartungsarm.

EVOMATEC – Maschinen für präzise Aluminiumprofilbearbeitung.
