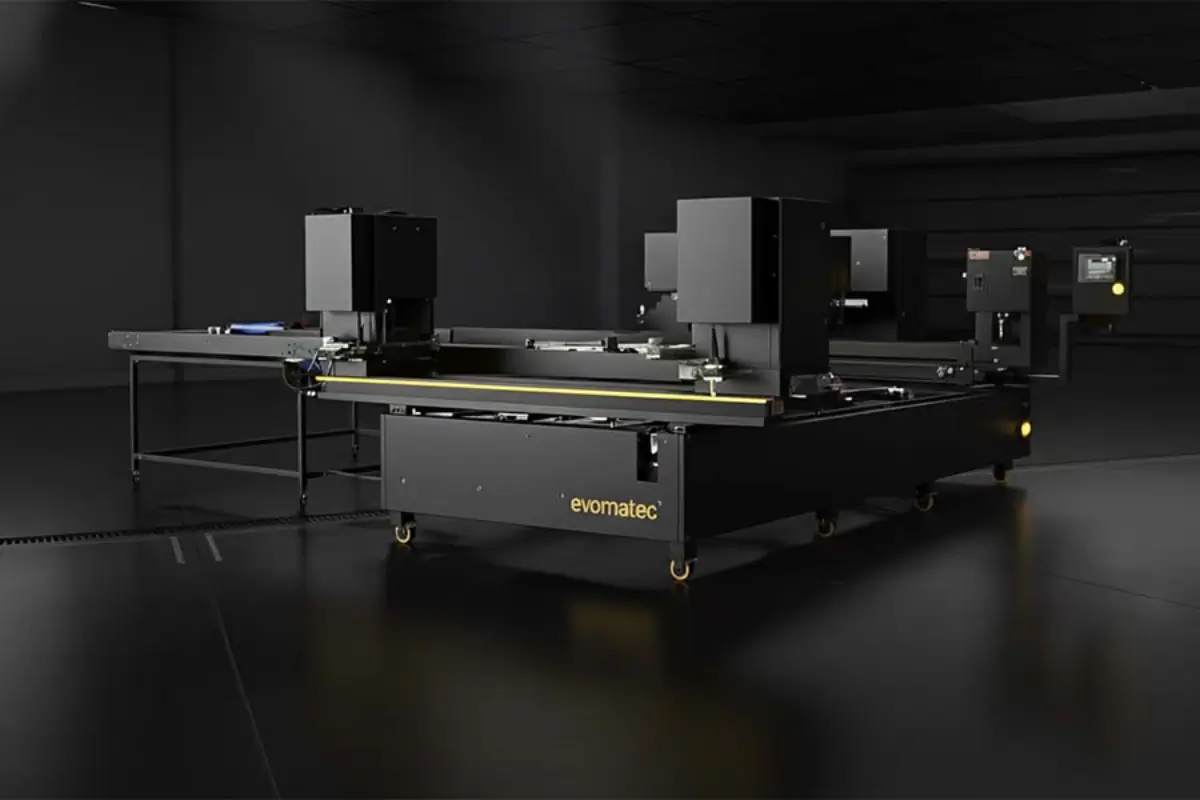

4 KOPF SCHWEIßMASCHINE FÜR PVC-KUNSTSTOFFPROFILE EVOO IV

4-Kopf Schweißmaschine für PVC-Kunststoffprofile EVOO IV – Vier Ecken, eine perfekte Verbindung

Technologische Präzision für den modernen Fenster- und Türenbau

Die 4-Kopf Schweißmaschine für PVC-Kunststoffprofile EVOO IV von Evomatec repräsentiert die neueste Generation industrieller Schweißtechnik für die Herstellung von PVC-Fensterrahmen, Türrahmen und Blendrahmen.
Diese 4-Kopf Schweißmaschine für PVC-Profile kombiniert digitale Temperaturregelung, energieeffiziente Heizsysteme und eine vollautomatische Prozesssteuerung – entwickelt für maximale Präzision, Geschwindigkeit und Langlebigkeit in der Serienfertigung.

Mit ihrem automatischen Heiz- und Kühlzyklus verschweißt die Maschine gleichzeitig alle vier Rahmenecken in einem einzigen Arbeitsgang. Das Ergebnis sind gleichmäßige, dichte und hochfeste Verbindungen bei allen Arten von PVC- und Kunststoffprofilen – ideal für den Fensterbau, Türenbau und die uPVC-Verarbeitung.

Funktionsweise – Vier Köpfe für eine präzise Rahmenfertigung

Eine 4-Kopf Schweißmaschine für PVC-Fenster arbeitet nach dem Prinzip der simultanen Eckverschweißung. Dabei werden vier Profilenden gleichzeitig erhitzt, gepresst und abgekühlt.
Die 4-Kopf Schweißmaschine für den Fensterbau sorgt durch ihre digitale Steuerung für eine gleichmäßige Temperaturverteilung und einen kontrollierten Anpressdruck, wodurch Schweißgrat, Verzug und Energieverbrauch auf ein Minimum reduziert werden.

Die Maschine verarbeitet problemlos unterschiedliche Profilgeometrien – von klassischen PVC-Fensterrahmen bis zu modernen Türsystemen. Ob im Fensterbau, im Türenbau oder in der industriellen Profilfertigung: die EVOO IV liefert reproduzierbare Ergebnisse in höchster Qualität.

Technische Daten und Leistungsmerkmale

Die 4-Kopf Schweißmaschine für Kunststoffprofile EVOO IV wurde nach europäischen CE-Normen konstruiert und eignet sich sowohl für kleinere Werkstätten als auch für vollautomatisierte Produktionslinien.

Technische Hauptdaten:

Rahmenmaße (min./max.): 350 × 410 mm / 2650 × 4110 mm
Profilhöhe: 40 – 200 mm
Profilbreite: 30 – 150 mm
Schweißwinkel: 60° – 180°
Schweißgrat: ca. 0,2 mm
Leistung: 14,75 kW
Spannung: 400 V / 3 Ph AC
Luftdruck: 6 – 8 bar
Frequenz: 50 – 60 Hz

Diese Leistungsdaten machen die 4-Kopf Schweißmaschine für PVC-Fenster zu einem unverzichtbaren Werkzeug für Produktionsbetriebe, die auf Präzision, Effizienz und hohe Stückzahlen setzen.

Vollautomatischer Schweißzyklus mit digitaler Steuerung

Der Schweißprozess der 4-Kopf Schweißmaschine für PVC-Fenster erfolgt vollständig automatisch in vier exakt gesteuerten Phasen:

Profilerkennung und Positionierung:
Das System erkennt die eingelegten PVC-Profile und fixiert sie automatisch in der richtigen Position.
Erwärmung:
Die digital geregelte Heizplatte sorgt für eine gleichmäßige Erwärmung der Schweißflächen zwischen 0 °C und 350 °C.
Verschweißung:
Alle vier Schweißköpfe pressen gleichzeitig die Profilenden zusammen – für perfekte Winkelgenauigkeit und eine dichte, stabile Schweißnaht.
Abkühlung und Rücklauf:
Nach der kontrollierten Abkühlzeit öffnet das System automatisch und kehrt in die Ausgangsposition zurück – bereit für den nächsten Produktionszyklus.

Diese digitale Prozesssteuerung gewährleistet konstante Schweißqualität und maximale Wiederholgenauigkeit, unabhängig vom Bediener.

Konstruktive Vorteile der EVOO IV

Die 4-Kopf Schweißmaschine für Fensterrahmen besteht aus einem massiven, vibrationsarmen Stahlrahmen mit präzisionsgeschliffenen Führungen und langlebigen Teflon-Heizplatten.
Das pneumatische Antriebssystem sorgt für gleichmäßigen Druck, homogene Schweißnähte und minimalen Verschleiß.

Vorteile auf einen Blick

Simultanes Schweißen aller vier Ecken in einem Arbeitsschritt
Reduzierte Zykluszeiten und hoher Produktionsdurchsatz
Exakte Temperatur- und Druckregelung
Minimaler Schweißgrat (nur 0,2 mm) für saubere Oberflächen
Digitale Prozessüberwachung und Datenspeicherung
CE-zertifizierte Sicherheitssysteme
Energieeffizienter Betrieb mit automatischer Abschaltung

Anwendungsbereiche der 4-Kopf Schweißmaschine

Die 4-Kopf Schweißmaschine für PVC-Fensterrahmen wird in allen Bereichen der professionellen Kunststoffprofil-Bearbeitung eingesetzt:

Fensterbau: Herstellung und Verschweißung von PVC-Fensterrahmen und Flügeln
Türenbau: Schweißung von PVC-Türrahmen, Seitenteilen und Oberlichtern
Fassadenbau: Fertigung großformatiger PVC-Profile für Fassadensysteme
Serienproduktion: Schnelle, präzise und reproduzierbare Rahmenfertigung
uPVC-Profilverarbeitung: Effiziente Schweißung moderner Kunststoffsysteme

Diese 4-Kopf Schweißmaschine für den Türbau und Fensterbau bietet eine flexible Lösung für Handwerksbetriebe ebenso wie für industrielle Großfertigungen.

Integration in automatisierte Fertigungslinien

Die 4-Kopf Schweißmaschine für PVC-Fenster und Türen kann problemlos in vollautomatische Schweiß- und Verputzlinien integriert werden.
Dank digitaler Schnittstellen ist sie kompatibel mit Barcode-Systemen, Profilverwaltung, CNC-Bearbeitungszentren und Produktionssoftware.

Evomatec bietet maßgeschneiderte Lösungen für die Integration in komplette automatische Schweißlinien im Fensterbau, wodurch sich Produktivität und Effizienz erheblich steigern lassen.

Zukunftssichere Schweißtechnologie von Evomatec

Die 4-Kopf Schweißmaschine für uPVC-Profile steht für deutsche Ingenieurskunst, präzise Fertigung und maximale Energieeffizienz.
Mit digitaler Prozesssteuerung, adaptiver Heiztechnologie und Industrie-4.0-Anbindung bietet sie höchste Wirtschaftlichkeit und Nachhaltigkeit.

Evomatec entwickelt kontinuierlich neue Systeme mit KI-gestützter Prozessanalyse, Echtzeit-Sensorüberwachung und cloudbasierter Qualitätskontrolle – für die nächste Generation intelligenter PVC-Schweißmaschinen.

Fazit – Effizienz, Präzision und Produktivität

Die 4-Kopf Schweißmaschine EVOO IV von Evomatec vereint modernste Schweißtechnologie, digitale Präzision und industrielle Robustheit in einem leistungsstarken Gesamtsystem.
Sie steht für höchste Produktivität, minimale Nacharbeit und dauerhaft perfekte Schweißnähte – vom ersten bis zum letzten Fensterrahmen.

Ob im Fensterbau, Türenbau oder in der industriellen Serienproduktion – die EVOO IV ist die professionelle Lösung für alle, die auf Qualität, Tempo und Zuverlässigkeit setzen.

Kontaktieren Sie unser Team für eine kostenlose Beratung: Hier klicken
