VIERKOPF-ECKVERBINDUNGSPRESSE FÜR ALUMINIUMFENSTER UND ALUMINIUMTÜREN EVO 4CC

‹ ›

VIERKOPF-ECKVERBINDUNGSPRESSE FÜR ALUMINIUMFENSTER UND ALUMINIUMTÜREN – EVO 4CC

Vollautomatische Eckverpressung auf höchstem industriellen Niveau

Präzision, Geschwindigkeit und Effizienz in einem Arbeitsschritt

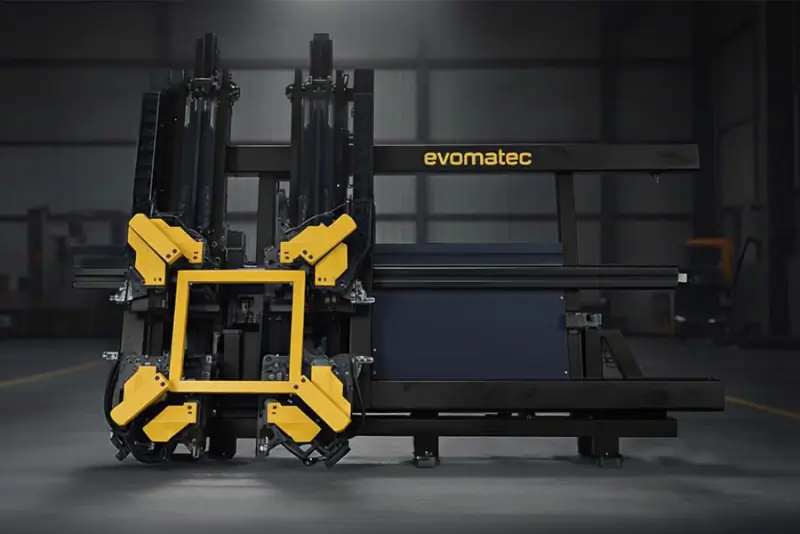

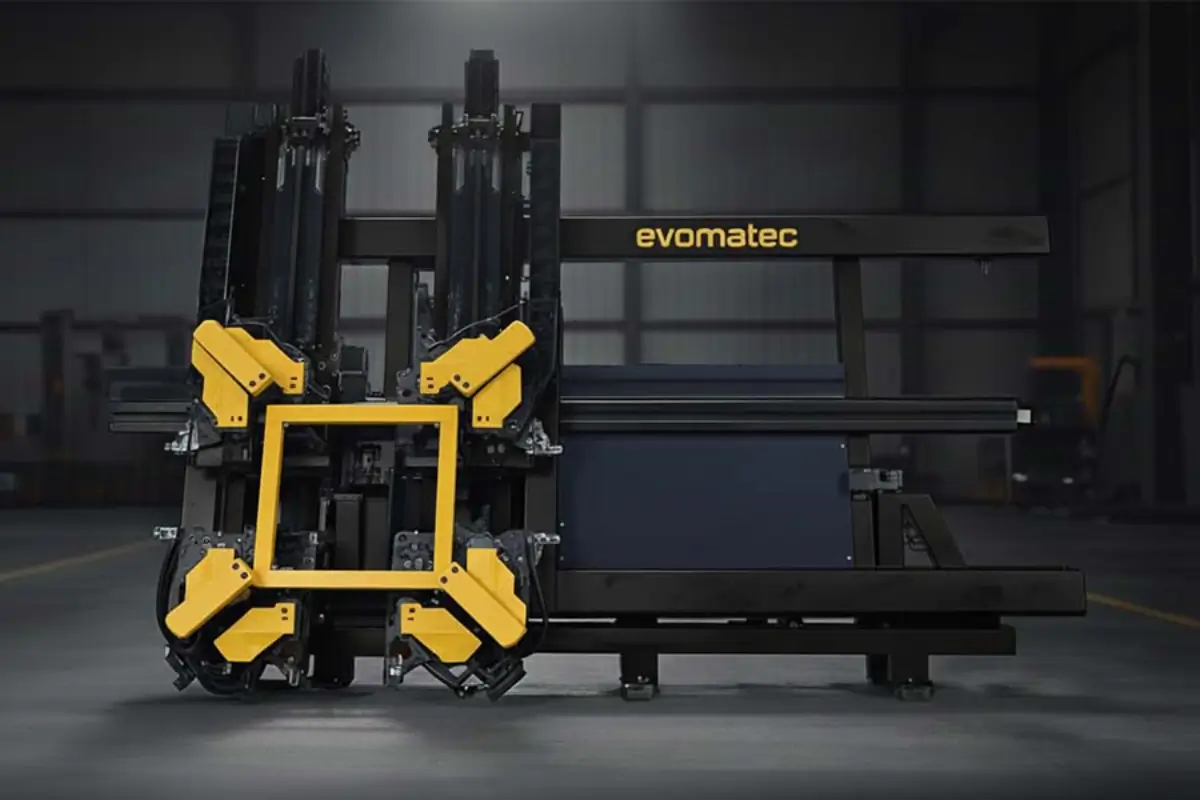

Die Vierkopf-Eckverbindungspresse für Aluminiumfenster und Aluminiumtüren EVO 4CC ist eine vollautomatische Hochleistungsmaschine, die das gleichzeitige Verpressen aller vier Rahmenecken von Aluminiumprofilen ermöglicht.
Speziell entwickelt für den industriellen Einsatz im Fenster-, Türen- und Fassadenbau, kombiniert sie servo-gesteuerte Positionierung, hydraulische Zweistufenpressung und CE-zertifizierte Sicherheit in einem kompakten, leistungsstarken System.

Durch die parallele Bearbeitung aller vier Ecken in nur einem Zyklus erreicht die EVO 4CC maximale Produktivität, konstante Maßhaltigkeit und eine beispiellose Präzision in der Serienfertigung.

Technologische Exzellenz für industrielle Präzision

Die EVO 4CC Vierkopf-Eckverbindungspresse vereint fortschrittliche Servotechnologie mit einem hydraulischen Hochdrucksystem.
Vier Pressköpfe arbeiten vollsynchron, sodass jede Ecke eines Rahmens zeitgleich, exakt und spannungsfrei verpresst wird – ohne Nacharbeit, ohne Versatz, mit perfekter Winkelgenauigkeit.

Hydraulik- und Servotechnologie im Detail

• Vier hydraulische Pressköpfe: gleichzeitige Eckverpressung aller Rahmenseiten

• Servo-gesteuerte Achsbewegung: präzise Positionierung auf X- und Y-Achse mit bis zu 15 m/min

• Zweistufiges Hydrauliksystem: sanftes Anpressen in Stufe 1, Hochdruckverpressung in Stufe 2

• Hydraulikdruck: 6 – 8 bar für gleichmäßige Druckverteilung

• Verstellweg der Crimpklingen: 40 mm, Klingenzwischenraum 100 mm

• Profilgrößen: von 515 mm bis 3 400 mm (horizontal) und 2 000 mm (vertikal)

• Leistungsaufnahme: 8,4 kW bei 400 V, 50–60 Hz

• Steuerung: 12’’ Touchscreen Interface mit Klartextanzeige

Technische Merkmale der EVO 4CC

Ausstattung und Bedienkomfort

• Hydraulische Vierkopf-Einheit – simultane Eckverpressung für maximale Produktivität

• Servo-Steuerungssystem – millimetergenaue, dynamische Profilpositionierung

• Barcode-Scanner – automatisierte Zuordnung von Aufträgen und Seriennummern

• Sicherheitsbarriere mit Lichtschranke – CE-konforme Arbeitssicherheit

• Automatisches Crimp-Set-System – inklusive 5 mm & 7 mm, Sondergrößen optional

• Ergonomisches Bedienpanel – schnelle Parametrierung, intuitive Steuerung

• Wartungsfreundliche Bauweise – einfache Zugänglichkeit aller Komponenten

Vorteile der Vierkopf-Eckverbindungspresse EVO 4CC

• Vier Ecken, ein Arbeitsschritt: Gleichzeitige Verpressung reduziert Zykluszeit um bis zu 80 %.

• Höchste Präzision: Servo-gesteuerte Achsbewegung garantiert identische Maßhaltigkeit an allen Ecken.

• Perfekte Symmetrie: Gleichmäßige Druckverteilung sorgt für spannungsfreie, formstabile Rahmen.

• Vibrationsfreie Konstruktion: massiver Stahlrahmen für ruhigen Lauf und konstante Qualität.

• Energieeffizient: intelligentes Hydrauliksystem minimiert Energiebedarf im Dauerbetrieb.

• Intuitive Bedienung: Touchscreen-Steuerung mit klarer Visualisierung aller Prozessparameter.

• Wartungsarm: modulare Bauweise und robuste Hydraulikkomponenten verlängern Lebensdauer.

• CE-zertifizierte Sicherheit: integrierte Lichtschranken, Not-Aus-System, Schutztüren und Verriegelungen.

Einsatzbereiche

Die EVO 4CC Vierkopf-Eckverbindungspresse ist ideal für Betriebe, die höchste Qualität und maximale Produktivität in der Aluminiumrahmenfertigung verlangen:

• Fensterbau: simultanes Verpressen von Flügel- und Rahmenprofilen

• Türenbau: stabile, präzise Eckverbindungen bei Türrahmen

• Fassadenbau: gleichmäßige, spannungsfreie Eckpressungen bei Pfosten-Riegel-Systemen

• Metallbau & Industrieproduktion: für Aluminiumrahmen unterschiedlicher Querschnitte

Mit der Fähigkeit, alle vier Ecken in einem Zyklus zu verpressen, ist die Maschine optimal für Serienfertigung, Großaufträge und automatisierte Produktionslinien.

Funktionsweise – Vier Ecken, ein Zyklus

Der Arbeitsprozess der EVO 4CC läuft vollautomatisch ab:

1. Profilpositionierung: Servo-gesteuerte Zentrierung aller Rahmenteile.

2. Phase 1 – Positionierung: sanftes, kontrolliertes Anpressen zur exakten Ausrichtung.

3. Phase 2 – Hochdruckverpressung: gleichzeitige hydraulische Verbindung aller vier Ecken.

4. Ergebnis: perfekte 90° Ecken, spannungsfreie Rahmen, keine Nachbearbeitung erforderlich.

Diese Technologie gewährleistet absolute Wiederholgenauigkeit, kurze Taktzeiten und höchste Stabilität – auch bei großformatigen Aluminiumrahmen.

Qualität, Sicherheit & CE-Konformität

Jede EVO 4CC Vierkopf-Eckverbindungspresse wird nach europäischen CE-Sicherheitsrichtlinien gefertigt und vor der Auslieferung vollständig getestet.
Die Maschine erfüllt sämtliche Vorgaben gemäß:

• EN ISO 12100 (Sicherheit von Maschinen)

• EN 60204-1 (Elektrische Ausrüstung von Maschinen)

• EN 13849-1 (Sicherheitsbezogene Steuerungen)

Evomatec verwendet ausschließlich hochwertige Hydraulikkomponenten, servogesteuerte Positioniersysteme und verstärkte Schweißrahmen, die auch im 3-Schichtbetrieb präzise Ergebnisse liefern.

Wirtschaftlichkeit und Investitionssicherheit

Die EVO 4CC maximiert Ihre Fertigungseffizienz durch:

• Reduzierte Taktzeiten (gleichzeitige 4-Ecken-Verpressung)

• Geringeren Personalbedarf

• Minimierten Ausschuss und Nacharbeit

• Optimierte Energieausnutzung

• Hohe Prozessstabilität bei Serienproduktion

Diese Faktoren führen zu einer schnellen Amortisation der Investition und langfristig niedrigen Betriebskosten.
Evomatec bietet darüber hinaus Schulungen, technischen Support und Ersatzteilservice, um maximale Maschinenverfügbarkeit sicherzustellen.

Fazit – Präzision in vier Dimensionen

Die Vierkopf-Eckverbindungspresse für Aluminiumfenster und Aluminiumtüren EVO 4CC definiert den neuen Standard in der Aluminiumrahmenproduktion.
Mit vollsynchroner Servo-Hydrauliksteuerung, CE-zertifizierter Sicherheit, intelligenter Steuerung und robuster Bauweise liefert sie schnelle, präzise und dauerhafte Eckverbindungen – in nur einem Arbeitszyklus.

Ob im Fenster-, Türen- oder Fassadenbau – die EVO 4CC ist die technologisch fortschrittlichste Lösung für Unternehmen, die auf Effizienz, Qualität und industrielle Leistung setzen.

EVOMATEC – Maschinen für präzise Aluminiumprofilverbindungen.
