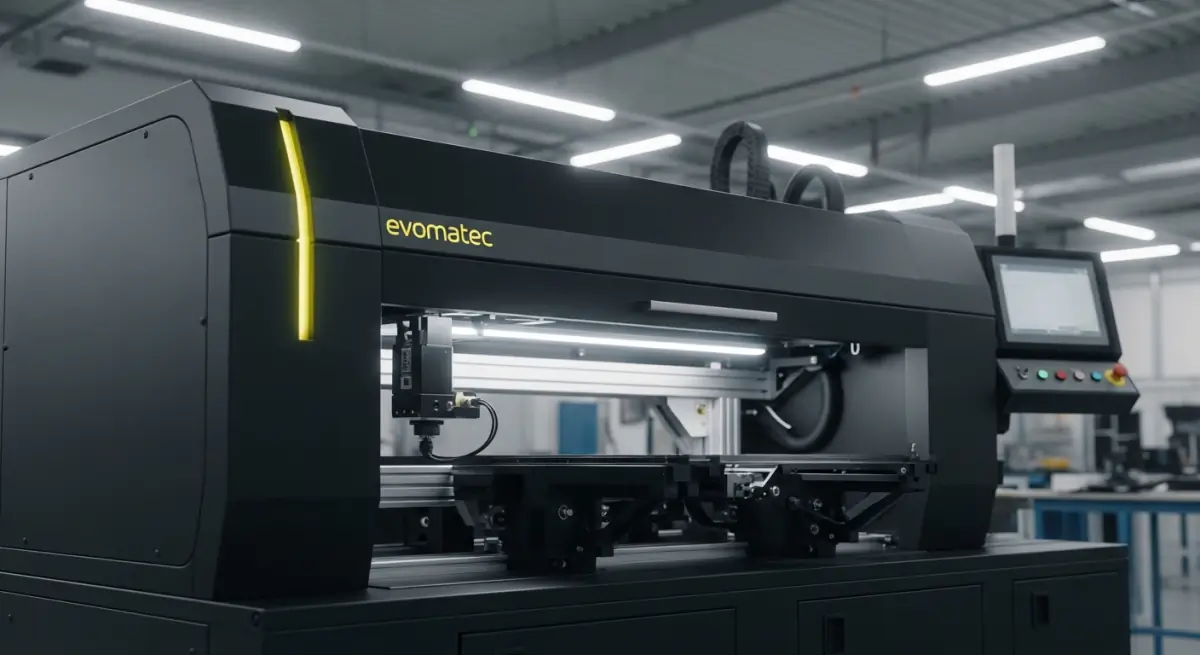

Die uPVC-Fensterschweißmaschine: Herzstück der modernen Fensterproduktion

Die PVC-Fensterschweißmaschine ist ein unverzichtbarer Bestandteil der modernen Fenster- und Türenherstellung. Ohne diese hochspezialisierten Anlagen wäre die effiziente, präzise und langlebige Produktion von Kunststofffenstern, wie wir sie heute kennen, undenkbar. Diese Maschinen sind das technologische Herzstück, das aus präzise zugeschnittenen PVC-Profilen einen stabilen, dichten und formvollendeten Fensterrahmen fügt. In einer Branche, die von Effizienz, Qualität und Ästhetik getrieben wird, entscheidet die Leistungsfähigkeit der Schweißtechnologie maßgeblich über den Markterfolg.

Dieser Artikel taucht tief in die Welt der PVC-Fensterschweißmaschinen ein. Wir beleuchten die komplexe Technologie, die verschiedenen Maschinentypen, ihre historische Entwicklung, die entscheidenden Qualitätsparameter und die Zukunftstrends, die diese faszinierende Ingenieurskunst prägen.

Was genau ist eine uPVC-Fensterschweißmaschine?

Bevor wir die Tiefen der Technik ergründen, bedarf es einer klaren Definition. Eine PVC-Fensterschweißmaschine ist eine stationäre Industrieanlage, die speziell dafür konzipiert ist, zugeschnittene Profile aus Polyvinylchlorid (uPVC) unter Einsatz von Hitze und Druck unlösbar miteinander zu verbinden, um die Ecken eines Fenster- oder Türrahmens zu formen.

Die grundlegende Definition und Funktion

Die Kernaufgabe der Maschine ist das sogenannte Heizelementschweißen, oft auch als Spiegelschweißen bezeichnet. Dabei werden die Gehrungen (meist 45-Grad-Schnitte) der Profile an ein Heizelement (den "Schweißspiegel") gedrückt, plastifiziert und anschließend unter hohem Druck zusammengefügt. Durch die intermolekulare Diffusion der Polymerketten in der Schmelze entsteht nach dem Abkühlen eine homogene, hochfeste und dauerhaft dichte Verbindung, die oft stabiler ist als das Grundmaterial selbst.

Warum ist das Schweißen bei uPVC-Fenstern notwendig?

Kunststofffensterprofile sind im Inneren hohl und in mehrere Kammern unterteilt (Mehrkammersysteme), um thermische Isolierung und Stabilität (oft durch Stahlarmierungen) zu gewährleisten. Um einen Rahmen zu bilden, müssen diese komplexen Geometrien an den Ecken verbunden werden.

Mechanische Verbindungen, wie sie bei Holz- oder Aluminiumfenstern (mittels Eckwinkeln) üblich sind, sind für PVC ungeeignet. Sie würden die Hohlkammern nicht zuverlässig abdichten, was zu Feuchtigkeitseintritt, verminderter Wärmedämmung und Instabilität führen würde. Das Schweißen hingegen schafft eine monolithische Ecke. Diese Verbindung ist:

Dauerhaft dicht: Es gibt keine Fugen, durch die Wasser oder Luft dringen könnten.
Hochstabil: Die Schweißnaht trägt maßgeblich zur statischen Festigkeit des gesamten Rahmens bei.
Effizient: Der Prozess ist extrem schnell und lässt sich hervorragend automatisieren.

Abgrenzung zu anderen Fügetechniken

Im industriellen Kontext gibt es für Kunststoffe verschiedene Fügeverfahren:

Kleben: Während Kleben bei einigen Anwendungen im Fensterbau (z.B. Verkleben von Scheiben) genutzt wird, ist es für die tragende Eckverbindung von Rahmenprofilen ungeeignet. Es erreicht nicht die Witterungs- und Alterungsbeständigkeit sowie die statische Festigkeit des Schweißens und ist zudem langsamer und schmutzintensiver.
Mechanisches Fügen (Schrauben): Wie erwähnt, ist dies bei PVC-Hohlkammerprofilen für die Eckverbindung nicht zielführend, da keine flächige, dichte Verbindung entsteht.
Ultraschall- oder Laserschweißen: Diese Technologien sind für die spezifische Geometrie und das Volumen von Fensterprofilen technisch zu komplex oder wirtschaftlich nicht sinnvoll.

Das Heizelementschweißen hat sich daher als unangefochtener Goldstandard für PVC-Fensterprofile durchgesetzt.

Die historische Entwicklung der PVC-Fensterherstellung

Die heutige High-Tech-PVC-Fensterschweißmaschine ist das Ergebnis einer jahrzehntelangen Evolution, die eng mit dem Aufstieg des Kunststofffensters selbst verbunden ist.

Die Anfänge des Kunststofffensters

Die Geschichte des PVC-Fensters begann in den 1950er Jahren, als erste Patente für Fenster aus Hart-PVC erteilt wurden. Die ersten Fenster waren oft noch unausgereift, kämpften mit Verfärbungen und mangelnder Formstabilität. Die Eckverbindungen waren eine besondere Herausforderung. Anfangs wurde experimentiert, teils sogar mit Lösungsmitteln (Quellschweißen) oder einfachen Heißluftgebläsen.

Von manuellen Prozessen zur Automatisierung

In den 1960er und 1970er Jahren, befeuert durch die Ölkrisen und den steigenden Bedarf an wärmedämmenden Baumaterialien, erlebte das PVC-Fenster seinen Durchbruch. Mit der Massenproduktion stieg der Bedarf an effizienten Fügetechniken.

Die ersten "Schweißmaschinen" waren oft einfache, manuell bediente Einkopf-Geräte. Ein Werker legte die Profile ein, fuhr das Heizelement manuell oder pneumatisch dazwischen und presste die Teile zusammen. Die Qualität war stark vom Bediener abhängig, die Taktzeiten lang.

Meilensteine in der Schweißtechnologie

Die entscheidenden Entwicklungsschritte waren:

Die Einführung der SPS (Speicherprogrammierbare Steuerung): In den 1980er Jahren ermöglichte die Elektronik erstmals die präzise und wiederholgenaue Steuerung von Temperatur, Zeit und Druck. Dies war der Startschuss für die industrielle Qualitätssicherung.
Die Entwicklung der Mehrkopf-Maschinen: Um die Taktzeiten drastisch zu reduzieren, wurden Zweikopf- und schließlich Vierkopf-Schweißmaschinen entwickelt. Letztere konnten einen kompletten Rahmen (vier Ecken) in einem einzigen Arbeitsgang schweißen.
Die Integration der Verputztechnologie: Parallel zur Schweißmaschine entwickelte sich der Eckputzautomat (Verputzmaschine), der die beim Schweißen entstehende Schweißraupe automatisch entfernte.
Die Nullfugentechnologie (ab ca. 2010): Die jüngste Revolution, die ästhetisch perfekte Ecken ohne sichtbare Schweißnaht ermöglicht.

Die Funktionsweise im Detail: Wie schweißt eine PVC-Fensterschweißmaschine?

Der Schweißprozess, auch wenn er in einer Vierkopf-Maschine nur wenige Minuten dauert, ist ein fein kalibrierter physikalischer Vorgang. Er lässt sich universell in drei Phasen unterteilen.

Der Schweißprozess Schritt für Schritt

Unabhängig davon, ob es sich um eine Einkopf- oder Vierkopf-Maschine handelt, durchläuft jede Ecke denselben Zyklus des Heizelement-Stumpfschweißens.

Phase 1: Profilaufnahme und Fixierung

Die auf Gehrung (z.B. 45°) zugeschnittenen PVC-Profile werden in die Spannvorrichtungen der Maschine eingelegt. Dies kann manuell durch einen Bediener oder automatisch durch ein Transportsystem erfolgen.

Sobald die Profile positioniert sind, fahren pneumatische oder hydraulische Spannzylinder aus und fixieren die Profile absolut unbeweglich. Diese Fixierung ist entscheidend, da jede Bewegung während des Schweißens zu einer fehlerhaften Naht führen würde. Die Spannvorrichtungen (oft als "Spannbacken" oder "Werkzeuge" bezeichnet) sind exakt an die Kontur des jeweiligen Profilsystems angepasst.

Phase 2: Das Heizelement (Spiegelschweißen)

Ein zentrales Bauteil, der sogenannte "Schweißspiegel" (ein oder mehrere metallische Heizelemente, oft mit Teflon (PTFE) beschichtet, um ein Anhaften des PVC zu verhindern), wird auf die Schweißtemperatur aufgeheizt. Diese liegt bei Hart-PVC typischerweise zwischen 240 °C und 260 °C.

Anwärmen (Plastifizieren): Der Schweißspiegel fährt zwischen die beiden fixierten Profilenden. Die Profile werden nun mit einem definierten Anwärmdruck gegen den Spiegel gefahren. Die Hitze dringt in das Material ein und plastifiziert (erweicht) die Schnittkanten bis zu einer Tiefe von wenigen Millimetern. Die Dauer dieser Phase (Anwärmzeit) ist entscheidend: Zu kurz führt zu einer "kalten Naht" (mangelnde Durchschmelzung), zu lang verbrennt das Material oder verformt das Profil.
Umstellzeit: Nach Erreichen der Solltiefe fahren die Profile minimal vom Spiegel zurück, der Spiegel fährt schnellstmöglich aus der Schweißzone heraus. Diese Umstellzeit muss extrem kurz sein (oft unter 2-3 Sekunden), damit die geschmolzene Oberfläche nicht abkühlt oder oxidiert.

Phase 3: Der Fügedruck und die Abkühlzeit

Unmittelbar nachdem der Spiegel entfernt wurde, fahren die beiden plastifizierten Profilenden mit hohem, exakt definiertem Fügedruck aufeinander.

Fügen: Der Druck sorgt dafür, dass sich die beiden Schmelzezonen vollständig durchmischen. Die langen Polymerketten des PVCs verhaken sich (Diffusion) und bilden eine untrennbare Verbindung.
Materialverdrängung (Schweißraupe): Durch den Fügedruck wird überschüssiges, plastifiziertes Material aus der Fügezone herausgequetscht. Es bildet sich die charakteristische Schweißraupe (auch Schweißwulst genannt) an der Innen- und Außenecke.
Abkühlen (Kühlzeit): Die Profile müssen unter Beibehaltung des Fügedrucks (oder eines geringeren Haltedrucks) in der Spannvorrichtung verbleiben, bis die Schmelze unter die Glasübergangstemperatur abgekühlt ist und sich verfestigt hat. Wird der Rahmen zu früh entnommen, "reißt" die Naht auf oder der Rahmen verzieht sich.

Nach Ablauf der Kühlzeit lösen sich die Spannvorrichtungen, und der fertige Rahmen (oder das Eckstück) kann entnommen werden.

Die Bedeutung der Schweißraupe (Schweißwulst)

Die Schweißraupe ist oft ein unerwünschtes Nebenprodukt für die Optik, aber ein wichtiges Indiz für die Qualitätssicherung. Eine gleichmäßig ausgebildete Schweißraupe signalisiert, dass ausreichend Material plastifiziert wurde und der Fügedruck korrekt war.

Bei traditionellen Maschinen wird diese Raupe im nächsten Arbeitsschritt (dem "Verputzen") mechanisch entfernt. Moderne Technologien zielen darauf ab, diese Raupe gar nicht erst unkontrolliert austreten zu lassen.

Verschiedene Typen von PVC-Fensterschweißmaschinen

Der Markt bietet unterschiedliche Maschinentypen, die sich nach Automatisierungsgrad, Kapazität und Anwendungszweck unterscheiden. Die Wahl der Maschine hängt direkt von der Betriebsgröße und der gewünschten Produktionsmenge ab.

Einkopf-Schweißmaschinen (Für Sonderbau und Kleinserien)

Die einfachste Bauform. Sie verfügt über nur eine Schweißeinheit.

Funktionsweise: Es wird immer nur eine Ecke auf einmal geschweißt. Um einen kompletten Rahmen zu fertigen, muss der Bediener die Profile viermal nacheinander einlegen und den Prozess starten.
Vorteile: Geringe Anschaffungskosten, kleiner Platzbedarf, hohe Flexibilität (ideal für Sonderformen wie Bögen, Schrägfenster oder für Reparaturschweißungen).
Nachteile: Sehr geringe Produktivität, hohe Lohnkosten pro Einheit, Maßhaltigkeit des Rahmens hängt stark von der Sorgfalt des Bedieners ab.
Einsatz: Kleinbetriebe, Prototypenbau, Ergänzung für Sonderbau in großen Betrieben.

Zweikopf-Schweißmaschinen (Parallel- und Eckschweißung)

Diese Maschinen verfügen über zwei Schweißaggregate.

Funktionsweise: Sie können entweder zwei Ecken parallel schweißen (oft für "Kämpfer", also Mittelsprossen) oder als "V"-Schweißung eine Ecke mit zwei Aggregaten bearbeiten (selten bei PVC). Meist werden sie genutzt, um zwei Rahmenhälften (U-Form) vorzubereiten, die dann in einem zweiten Durchgang zu einem Rahmen geschlossen werden.
Vorteile: Deutlich schneller als Einkopf-Maschinen, flexibler als Vierkopf-Maschinen.
Nachteile: Um einen Rahmen zu schließen, sind immer noch zwei bis drei Arbeitsgänge nötig.
Einsatz: Mittelständische Betriebe, die eine höhere Produktivität als mit Einkopf-Maschinen benötigen, aber nicht die Kapazität einer Vierkopf-Linie auslasten.

Vierkopf-Schweißmaschinen (Der Industriestandard)

Dies ist die mit Abstand am häufigsten eingesetzte Maschine in der industriellen Fensterfertigung.

Funktionsweise: Die Maschine verfügt über vier Schweißaggregate, die meist im 90-Grad-Winkel zueinander angeordnet sind. Der Bediener (oder ein Automat) legt alle vier zugeschnittenen Profile (zwei Längs- und zwei Querprofile) gleichzeitig ein. Die Maschine spannt alle Profile, fährt die Heizelemente ein und schweißt alle vier Ecken simultan in einem einzigen Arbeitsgang.
Vorteile: Extrem hohe Produktivität (ein kompletter Rahmen pro Zyklus, oft unter 2-3 Minuten), höchste Präzision und Maßhaltigkeit (da der Rahmen als Ganzes gespannt und geschweißt wird).
Nachteile: Hohe Anschaffungskosten, geringere Flexibilität bei Sonderformen (obwohl moderne Maschinen auch variable Winkel schweißen können).
Einsatz: Industrielle Fensterhersteller mit mittlerem bis hohem Produktionsvolumen.

Sechs- und Achtkopf-Maschinen (Hochvolumenproduktion)

Für die absolute Massenproduktion (z.B. große Objektbauten) gibt es noch größere Anlagen.

Funktionsweise: Eine Sechskopf-Maschine kann beispielsweise einen Rahmen mit einem fest eingeschweißten Kämpfer (Mittelsprosse) in einem Zyklus fertigen. Achtkopf-Maschinen können zwei kleinere Rahmen gleichzeitig oder komplexe Türrahmen schweißen.
Vorteile: Maximale Ausbringungsmenge pro Zeiteinheit.
Nachteile: Extrem hohe Investition, sehr geringe Flexibilität, rentabel nur bei riesigen Stückzahlen gleicher Typen.
Einsatz: Großindustrie, spezialisierte Objektfertiger.

Horizontale vs. Vertikale Schweißsysteme

Eine weitere Unterscheidung ist die Ausrichtung der Maschine.

Horizontal (Standard): Die Profile werden liegend eingelegt und geschweißt. Dies ist der gängigste Typ, da er einfach zu beschicken ist und sich gut in eine horizontale Fertigungslinie (Säge -> Bearbeitungszentrum -> Schweißen -> Verputzen) integrieren lässt.
Vertikal: Die Profile werden stehend bearbeitet. Diese Bauweise gewinnt an Bedeutung, da sie oft platzsparender ist und sich besser für automatisierte Logistiklösungen (z.B. Pufferlager, Transportwagen) eignet. Die Schwerkraft kann hier helfen, die Profile präzise zu positionieren.

Die Technologie hinter der perfekten Schweißnaht

Die Qualität einer Schweißnaht wird nicht allein durch die Maschine bestimmt, sondern durch das exakte Zusammenspiel von Parametern, die auf das verwendete PVC-Profil abgestimmt sein müssen.

Spiegelschweißen (Heizelementschweißen) – Der Goldstandard

Wie beschrieben, ist das Heizelementschweißen das dominierende Verfahren. Der Schlüssel liegt in der perfekten Temperaturkontrolle des Spiegels. Hochwertige Maschinen nutzen präzise PID-Regler, um die Temperatur des Spiegels auf +/- 1-2 °C genau zu halten. Die PTFE (Teflon)-Beschichtung ist ein Verschleißteil; ist sie beschädigt, haftet PVC am Spiegel, "verbrennt" und kontaminiert die nächste Schweißnaht, was zu optischen Mängeln und Festigkeitsverlust führt.

Parametersteuerung: Temperatur, Zeit und Druck

Für jedes Profilsystem (jede "Serie" eines Profilherstellers) müssen die Schweißparameter exakt ermittelt und in der Maschinensteuerung (SPS) hinterlegt werden.

Temperatur: Zu heiß verbrennt das PVC (Salzsäurebildung, Verfärbung), zu kalt führt zu mangelnder Fusion (kalte Naht).
Zeit (Anwärm- und Kühlzeit): Diese hängen stark von der Profilmasse und der Umgebungstemperatur ab. Ein massives Türprofil benötigt eine längere Anwärmzeit als ein schlankes Glasleistenprofil.
Druck (Anwärm- und Fügedruck): Der Anwärmdruck sorgt für den Kontakt zum Spiegel, der Fügedruck für die Durchmischung. Ist der Fügedruck zu hoch, wird zu viel Material verdrängt, die Naht "verhungert". Ist er zu niedrig, erfolgt keine ausreichende Diffusion.

Die Rolle der Profilgeometrie

Moderne PVC-Fensterprofile sind hochkomplex (z.B. 5-, 6- oder 7-Kammersysteme). Die Schweißmaschine muss sicherstellen, dass die Hitze gleichmäßig eingebracht wird und der Druck die inneren Stege (Kammerwände) nicht kollabieren lässt. Dafür werden oft sogenannte "Anschlagbegrenzer" verwendet, die verhindern, dass die Profile zu tief in die Schmelze gedrückt werden.

Schweißen von folierten und farbigen Profilen (Besondere Herausforderungen)

Eine besondere Herausforderung stellt das Schweißen von farbigen oder mit Dekorfolien (z.B. Holzoptik) kaschierten Profilen dar.

Problem 1 (Hitze): Die Folie ist hitzeempfindlich. Das Heizelement darf die Folie an der Außenseite nicht beschädigen oder verbrennen.
Problem 2 (Optik): Beim traditionellen Schweißen entsteht eine Schweißraupe. Beim anschließenden Verputzen wird diese Raupe (und damit die Folie) abgefräst. Zurück bleibt eine blanke PVC-Ecke (meist weiß oder braun), die die Holzoptik unterbricht.
Lösungen:
1. Lackstifte: Die verputzte Ecke wird manuell mit einem Lackstift in der Folienfarbe nachkoloriert (zeitaufwendig, qualitativ mäßig).
2. Schweißraupenbegrenzer: Spezielle Teflon-Formteile am Schweißspiegel oder Klingen, die die Schmelze kontrolliert formen, sodass nur eine minimale, definierte Raupe entsteht (z.B. 0,2 mm).
3. Nullfugentechnologie: Die modernste Lösung, die das Problem gänzlich vermeidet.

Innovative Schweißtechnologien: Nullfugen- und V-Perfect-Schweißen

In den letzten Jahren hat ein Trend die Branche revolutioniert: die Suche nach der "perfekten Ecke". Insbesondere bei folierten Profilen war die verputzte Schweißnaht stets ein optischer Kompromiss. Technologien, die unter Namen wie "Nullfuge", "V-Perfect", "Nahtlos-Schweißen" oder "konturfolgendes Schweißen" bekannt sind, adressieren dieses Problem.

Das Problem der traditionellen Schweißnaht

Beim klassischen Schweißen und Verputzen wird die Schweißraupe abgehobelt oder gefräst. An der Sichtkante entsteht eine flache "Nut" oder zumindest eine sichtbare Unterbrechung der Profiloberfläche.

Technologie zur Schweißraupenbegrenzung

Die Innovation besteht darin, den Schweißprozess so zu modifizieren, dass das verdrängte Material (die Schweißraupe) nicht unkontrolliert nach außen quillt, sondern gezielt geformt oder nach innen abgeleitet wird.

Mechanisches Abklemmen: Einige Systeme nutzen Klingen oder Schieber, die das Profil während des Fügens an der Sichtkante "abklemmen", sodass die Schmelze nur nach innen oder in definierte Hohlräume gedrückt wird.
Konturfolgendes Formen: Andere Systeme (oft als V-Perfect bezeichnet) nutzen speziell geformte, beheizte Werkzeuge, die die Ecke während des Abkühlens quasi "bügeln" und die Folie an der Gehrung perfekt zusammenführen.

Nahtlose Optik: Ästhetik trifft Stabilität

Das Ergebnis ist eine optisch fast nahtlose Ecke. Die Gehrung ist zwar noch als feine Linie sichtbar, aber es gibt keine breite, verputzte Fuge mehr. Die Folie läuft quasi "um die Ecke". Dies ist nicht nur ein ästhetischer Quantensprung, sondern verbessert auch die Reinigungsfähigkeit (Schmutz kann sich nicht in der Putznut festsetzen).

Vorteile der Nullfugentechnologie in der Praxis

Maschinen, die diese Technologie beherrschen (oft sind es spezielle Vierkopf-Schweißmaschinen), bieten enorme Vorteile:

Überlegene Ästhetik: Besonders bei Holzdekor- und dunklen Trendfarben (z.B. Anthrazit).
Wegfall von Nacharbeit: Das mühsame Kolorieren mit Lackstiften entfällt komplett.
Höhere Prozesssicherheit: Weniger manuelle Eingriffe bedeuten weniger Fehlerquellen.

Diese Technologie erfordert jedoch eine noch präzisere Steuerung der Maschine und oft spezielle Werkzeuge, die auf das Profilsystem abgestimmt sind. Unternehmen wie Evomatec haben die Entwicklung solcher präzisen und prozesssicheren Maschinen maßgeblich vorangetrieben, um Herstellern diesen Qualitätssprung zu ermöglichen.

Der nachgelagerte Prozess: Die Verputzmaschine (Eckputzautomat)

Eine PVC-Fensterschweißmaschine arbeitet selten allein. In einer industrialisierten Fertigung folgt ihr unmittelbar der Eckputzautomat (auch Verputzmaschine oder Eckputzer genannt).

Warum müssen Schweißnähte verputzt werden?

Beim traditionellen Schweißen (ohne Nullfuge) entsteht, wie beschrieben, die Schweißraupe. Diese muss aus zwei Gründen entfernt werden:

Funktional: Die Schweißraupe an der Innenseite des Rahmens (im Glasfalz und im Beschlagsfalz) würde die Montage der Glasscheibe und der Beschläge (Schließmechanismen) behindern.
Ästhetisch: Die Raupe an der Außenseite (Sichtseite) ist optisch störend.

Integration von Schweiß- und Putzautomaten

In modernen Fertigungslinien (oft "Schweiß-Putz-Linien" genannt) übergibt die Vierkopf-Schweißmaschine den fertigen Rahmen automatisch an den Eckputzautomaten. Dieser spannt den Rahmen und fährt mit verschiedenen Werkzeugen (Messern, Fräsern, Bohrern) die frisch geschweißten Ecken ab.

Ein typischer Putzzyklus umfasst:

Abstechen (oben/unten): Messer entfernen die Raupe von den flachen Sichtflächen.
Innen-Ecken-Reinigung: Spezielle Messer oder Fräser reinigen die komplexen Konturen im Glas- und Beschlagsfalz.
Außen-Ecken-Konturfräsen: Ein Fräser folgt der Außenkontur des Profils, um die Schweißraupe zu entfernen und die Ecke abzurunden oder zu fasen.
(Optional) Bohren von Entwässerungsschlitzen oder Beschlagslöchern.

Der Weg zur fertigen Fensterecke

Erst das Zusammenspiel von präzisem Schweißen und sauberem Verputzen ergibt die finale Fensterecke. Bei Nullfugen-Maschinen entfällt der ästhetische Teil des Verputzens (das Fräsen der Außenkontur) weitgehend, die funktionale Reinigung der Innenecken ist jedoch meist weiterhin notwendig.

Einsatzgebiete und Branchen

Die PVC-Fensterschweißmaschine ist naturgemäß in einem klar definierten Industriesektor zu Hause.

Der klassische Fenster- und Türenbau

Dies ist das Hauptanwendungsgebiet. Unternehmen, die Fenster, Terrassentüren, Balkontüren und Haustüren aus PVC für den privaten und gewerblichen Wohnungsbau herstellen, sind die Hauptabnehmer.

Sonderkonstruktionen und Fassadenbau

Obwohl im Fassadenbau oft Aluminium dominiert, kommen auch hier bei bestimmten Konstruktionen (z.B. in Kombination mit Pfosten-Riegel-Systemen) geschweißte PVC-Elemente zum Einsatz. Auch Hersteller von Wintergärten oder speziellen Lichtkuppeln nutzen angepasste Schweißtechniken.

Vom Handwerksbetrieb bis zur industriellen Fertigungslinie

Die Bandbreite der Anwender spiegelt die Bandbreite der Maschinentypen wider:

Handwerksbetriebe (Kleinbetriebe): Nutzen oft Einkopf-Maschinen für flexible, kleine Aufträge oder Reparaturen.
Mittelständische Hersteller (KMU): Bilden das Rückgrat der Branche. Sie setzen meist auf flexible Zweikopf- oder hocheffiziente Vierkopf-Maschinen, oft schon in Kombination mit Verputzautomaten.
Großindustrie (Industrielle Fertiger): Betreiben vollautomatische Schweiß-Putz-Linien mit Vier- oder Sechskopf-Maschinen, automatischer Beschickung und Anbindung an die zentrale Produktionssteuerung.

Vorteile der modernen PVC-Fensterschweißmaschine

Der Einsatz moderner Schweißtechnologie ist kein Luxus, sondern eine Notwendigkeit, die handfeste technische und wirtschaftliche Vorteile bietet.

Präzision und Wiederholgenauigkeit

Moderne, CNC- oder SPS-gesteuerte Maschinen garantieren, dass jede Schweißung exakt identisch abläuft. Die Einhaltung der Parameter (Temperatur, Zeit, Druck) sichert eine gleichbleibend hohe Qualität, die manuell niemals erreichbar wäre. Dies führt zu maßhaltigen Rahmen, was die spätere Montage (Verglasung, Einbau) enorm erleichtert.

Statische Festigkeit und Dichtigkeit der Ecken

Die Schweißnaht ist das statische Rückgrat des Rahmens. Eine fachgerecht durchgeführte Schweißung (insbesondere bei Profilen mit Stahlarmierung) sorgt für eine extreme Verwindungssteifigkeit. Gleichzeitig ist die monolithische Ecke absolut luft- und wasserdicht, ein entscheidender Faktor für Wärmedämmung (U-Wert) und Langlebigkeit.

Effizienz und Produktionsgeschwindigkeit

Eine Vierkopf-Schweißmaschine produziert in unter drei Minuten einen kompletten, maßhaltigen Rahmen. Diese Taktzeit ist die Basis für jede rentable Serienfertigung. Die Integration in Linien mit Sägen und Putzautomaten minimiert manuelle Eingriffe, senkt die Lohnkosten pro Einheit und reduziert Durchlaufzeiten.

Wirtschaftlichkeit und Materialersparnis

Präzises Schweißen reduziert Ausschuss. "Kalte Nähte" oder verbrannte Profile, die bei manuellen oder veralteten Maschinen auftreten, kosten bares Geld. Moderne Maschinen optimieren zudem den "Materialabbrand" (das Material, das zur Schweißraupe wird), sodass nur so viel Profil wie nötig "verbraucht" wird.

Herausforderungen und Nachteile

Trotz der immensen Vorteile gibt es Aspekte, die bei der Anschaffung und dem Betrieb berücksichtigt werden müssen.

Hohe Anschaffungskosten

Der offensichtlichste Nachteil: Industrielle PVC-Fensterschweißmaschinen, insbesondere Vierkopf-Modelle oder solche mit Nullfugentechnologie, sind eine erhebliche Investition. Die Kosten können, je nach Automatisierungsgrad und Technologie, schnell in den sechsstelligen Bereich gehen.

Energieverbrauch und Wartungsaufwand

Das Aufheizen der massiven Schweißspiegel (bei einer Vierkopf-Maschine vier große Elemente) auf über 240 °C ist energieintensiv. Zwar sind moderne Maschinen besser isoliert, aber der Energiebedarf bleibt ein relevanter Kostenfaktor.

Zudem sind die Maschinen wartungsintensiv. Die PTFE-Folien der Spiegel müssen regelmäßig gewechselt, die Spannvorrichtungen gereinigt und die Pneumatik/Hydraulik geprüft werden.

Komplexität der Kalibrierung und Einstellung

Eine Schweißmaschine ist kein "Plug-and-Play"-Gerät. Sie muss exakt auf die verwendeten Profilsysteme kalibriert werden. Ein Profilwechsel (z.B. von einem 5-Kammer-System auf ein 7-Kammer-System) erfordert oft einen Wechsel der Spannwerkzeuge (Konturbacken) und immer eine Anpassung der Schweißparameter in der Steuerung. Dies erfordert geschultes Fachpersonal.

Qualitätssicherung und Wartung: Ein kritischer Faktor

Eine PVC-Fensterschweißmaschine kann nur dann konstant hochwertige Ergebnisse liefern, wenn sie perfekt gewartet und kalibriert ist. Die Qualitätssicherung im Schweißprozess ist daher von zentraler Bedeutung.

Die Bedeutung der regelmäßigen Kalibrierung

Die drei Säulen (Temperatur, Zeit, Druck) müssen regelmäßig überprüft werden. Temperatursensoren können altern, Drücke in der Pneumatik können schwanken. Selbst kleine Abweichungen können die Festigkeit der Naht beeinträchtigen. Zur Qualitätssicherung gehört auch die Eckenfestigkeitsprüfung, bei der geschweißte Ecken in einem Prüfstand bis zum Bruch belastet werden, um die erreichte Festigkeit zu validieren.

Wartung von Heizelementen und Spannvorrichtungen

Ablagerungen von verbranntem PVC-Staub auf den Spannbacken oder beschädigte Teflon-Folien am Schweißspiegel sind die häufigsten Ursachen für fehlerhafte Schweißungen. Eine tägliche Reinigung und präventive Wartung sind unerlässlich, um Ausfallzeiten zu minimieren.

Unsere Expertise bei der Sicherstellung von Qualität und CE-Konformität

Bei der Inbetriebnahme und Wartung solch komplexer Anlagen ist tiefgreifendes Fachwissen unerlässlich. Dank unserer langjährigen Erfahrung aus einer Vielzahl von Kundenprojekten können wir sicherstellen, dass Inspektionen stets mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt werden. Eine Maschine, die nicht den CE-Richtlinien (z.B. hinsichtlich Schutzeinrichtungen oder elektrischer Sicherheit) entspricht, stellt ein Risiko für den Betreiber und die Mitarbeiter dar.

Fehleranalyse: Häufige Probleme beim Schweißen

Kalte Naht (Mangelnde Festigkeit): Ursache: Temperatur zu niedrig, Anwärmzeit zu kurz oder Umstellzeit zu lang. Die Naht bricht leicht.
Verbrannte Naht (Optischer Mangel): Ursache: Temperatur zu hoch, Anwärmzeit zu lang. Das PVC verfärbt sich (oft gelblich/braun) und wird spröde.
Winkel- oder Maßfehler (Verzug): Ursache: Profile nicht korrekt gespannt, Maschine mechanisch nicht exakt auf 90 Grad justiert, Kühlzeit zu kurz.
Schlechte Optik (bei Nullfuge): Ursache: Falsche Werkzeuge, falsche Parameter, ungenauer Gehrungsschnitt.

Integration in die Produktion 4.0

Moderne Fensterschweißmaschinen sind längst keine isolierten "Inseln" mehr. Sie sind integraler Bestandteil der digitalisierten und vernetzten Fabrik (Industrie 4.0).

Vernetzung von Schweißmaschinen mit der Produktionsplanung (PPS/ERP)

Die Produktionsdaten (welcher Rahmen, welche Maße, welches Profil) kommen heute nicht mehr per Zettel, sondern digital vom Büro (ERP- oder PPS-System) direkt an die Maschine. Die Maschine stellt sich oft automatisch auf die korrekten Maße ein.

Datenerfassung und Prozessoptimierung

Umgekehrt sendet die Schweißmaschine Daten zurück: wie viele Rahmen geschweißt wurden, welche Störungen auftraten, wie hoch der Energieverbrauch war. Diese Daten (Big Data) ermöglichen eine lückenlose Rückverfolgbarkeit jedes einzelnen Fensters und helfen, Engpässe oder Qualitätsschwankungen zu identifizieren.

Remote-Diagnose und vorausschauende Wartung (Predictive Maintenance)

Moderne Steuerungen erlauben es Servicetechnikern (wie jenen von Evomatec), sich per Fernwartung auf die Maschine aufzuschalten, Fehler zu diagnostizieren und Parameter anzupassen, ohne physisch vor Ort sein zu müssen. Sensoren, die den Zustand von Verschleißteilen (z.B. Heizelementen) überwachen, können vorhersagen, wann eine Wartung nötig wird (Predictive Maintenance), bevor es zu einem Ausfall kommt.

Wirtschaftlichkeitsbetrachtung: Kosten und ROI

Die Entscheidung für eine neue PVC-Fensterschweißmaschine ist primär eine wirtschaftliche.

Anschaffungskosten verschiedener Maschinentypen

Die Investitionsspanne ist enorm:

Gebrauchte Einkopf-Maschinen: Wenige tausend Euro.
Neue Einkopf-Maschinen: Ab ca. 10.000 - 20.000 Euro.
Neue Zweikopf-Maschinen: Ab ca. 30.000 - 60.000 Euro.
Neue Vierkopf-Maschinen (Standard): Ab ca. 80.000 - 150.000 Euro.
Neue Vierkopf-Linien mit Nullfuge und integriertem Putzautomat: Oft 250.000 Euro und deutlich mehr.

Betriebskosten (Energie, Personal, Wartung)

Zu den Anschaffungskosten kommen die Betriebskosten. Während eine Vierkopf-Linie hohe Energiekosten hat, benötigt sie pro Fensterrahmen deutlich weniger Personal als vier Einkopf-Maschinen. Die Wartungskosten (Teflon, Messer) sind bei höheren Taktzahlen ebenfalls höher.

Amortisationsrechnung (ROI) für Fensterbaubetriebe

Die Amortisation (Return on Investment) errechnet sich meist über die Einsparung von Arbeitszeit und die Steigerung des Outputs.

Beispiel (vereinfacht): Ein Betrieb fertigt 50 Fenstereinheiten pro Tag.

Mit Einkopf-Maschine: 1 Bediener, 4 Schweißungen pro Rahmen, ca. 10 Min./Rahmen. (Ca. 8,3 Stunden reine Schweißzeit).
Mit Vierkopf-Maschine: 1 Bediener, 1 Schweißung pro Rahmen, ca. 2,5 Min./Rahmen. (Ca. 2,1 Stunden reine Schweißzeit).
Ersparnis: Über 6 Stunden Arbeitszeit pro Tag, die der Bediener für andere Aufgaben (z.B. Beschickung, Logistik) nutzen kann.

Die Investition in eine Vierkopf-Maschine amortisiert sich hier, allein durch die Lohnkostenersparnis und die Möglichkeit, die Produktion zu verdoppeln, oft binnen 2-4 Jahren.

Gebrauchtmarkt vs. Neukauf

Der Gebrauchtmarkt für Fensterschweißmaschinen ist groß. Ein Kauf kann sich für Betriebe mit geringerem Budget lohnen. Jedoch ist hier Vorsicht geboten: Der Zustand der Mechanik (Führungen) und der Steuerung ist entscheidend. Unsere umfassende Projekterfahrung ermöglicht es uns, bei jeder technischen Abnahme, auch von Gebrauchtmaschinen, die Einhaltung der CE-Sicherheitsstandards und höchste Qualitätsmaßstäbe mit größter Akribie zu gewährleisten. Eine veraltete Maschine, die die heutigen energetischen oder Sicherheitsstandards nicht erfüllt, kann schnell zur Kostenfalle werden.

Evomatec und die Evolution der Fensterschweißtechnologie

Als Anbieter von hochwertigen Maschinenlösungen für die Fensterproduktion steht Evomatec an der Schnittstelle von Innovation und Praxis. Wir verstehen, dass eine Schweißmaschine nicht nur ein Produkt, sondern ein zentraler Wertschöpfungsfaktor für unsere Kunden ist.

Unser Ansatz zur Optimierung von Schweißprozessen

Unser Fokus liegt auf Maschinen, die nicht nur präzise schweißen, sondern auch robust, bedienerfreundlich und energieeffizient sind. Wir analysieren die spezifischen Anforderungen eines Betriebs – von den Profilsystemen bis zur gewünschten Ausbringungsmenge – und konfigurieren die passende Technologie, sei es eine flexible Zweikopf-Lösung oder eine vollautomatische Linie mit Nullfugen-Technologie.

Die Wichtigkeit von Service und Support im Maschinenbau

Eine Maschine ist nur so gut wie der Service, der hinter ihr steht. Schnelle Reaktionszeiten bei Störungen, eine zuverlässige Ersatzteilversorgung und kompetente Schulungen für das Bedienpersonal sind für uns selbstverständlich. Aufbauend auf dem Wissen aus zahllosen Kundeninstallationen, legen wir bei Evomatec größten Wert darauf, dass alle Überprüfungen und Wartungen die Aspekte der CE-Sicherheit und der Fertigungsqualität minutiös abdecken.

Zukunftsperspektiven und Trends

Die Entwicklung der PVC-Fensterschweißmaschine ist nicht abgeschlossen. Die nächsten Innovationsschübe zeichnen sich bereits ab.

Robotik und Vollautomatisierung der Rahmenfertigung

Der nächste Schritt nach der automatischen Schweiß-Putz-Linie ist die "dunkle Fabrik", in der Roboter die kompletten Logistikaufgaben übernehmen: das Entnehmen der Profile von der Säge, das Einlegen der Stahlarmierung, das Beschicken der Schweißmaschine und das Abstapeln der fertigen Rahmen.

Energieeffizienz und Nachhaltigkeit im Schweißprozess

Angesichts steigender Energiekosten wird die Effizienz der Heizelemente immer wichtiger. Schnellere Aufheizzeiten, bessere Isolierung und intelligentere Standby-Modi werden den Energieverbrauch senken. Auch die Reduzierung von "Abfall" (minimale Schweißraupe) ist ein Aspekt der Nachhaltigkeit.

Einsatz neuer Materialien und Verbundstoffe

Die Fensterbranche experimentiert mit neuen Materialien, z.B. PVC-Verbundstoffen (glasfaserverstärkt) oder Profilen aus recyceltem Kernmaterial. Diese neuen Werkstoffe stellen veränderte Anforderungen an den Schweißprozess (z.B. andere Temperaturen oder Drücke), auf die zukünftige Maschinen reagieren müssen.

KI-gestützte Qualitätskontrolle

Statt nur Parameter zu steuern, könnten zukünftige Maschinen den Schweißprozess "live" überwachen. Kamerasysteme (optische Inspektion) oder Sensoren, die die Viskosität der Schmelze messen, könnten mithilfe Künstlicher Intelligenz (KI) Abweichungen in Echtzeit erkennen und die Parameter sofort nachjustieren, um eine perfekte Naht zu garantieren.

Auswahl der richtigen PVC-Fensterschweißmaschine

Die Investition in eine Schweißmaschine ist eine strategische Entscheidung, die die Wettbewerbsfähigkeit eines Betriebs für die nächsten 10-15 Jahre definiert.

Bedarfsanalyse: Wie viele Einheiten produzieren Sie?

Die wichtigste Frage ist die nach der Stückzahl. Eine Vierkopf-Maschine, die nur zwei Stunden am Tag läuft, ist nicht rentabel. Eine Einkopf-Maschine, die im Dreischichtbetrieb läuft, ist ein Engpass. Die Kapazität muss zum Auftrags-Soll passen.

Anforderungen an die Flexibilität (Sonderbau vs. Serie)

Fertigt ein Betrieb hauptsächlich rechteckige Standardfenster? Dann ist eine Vierkopf-Linie ideal. Werden viele Schrägfenster, Bögen oder Sondermaße gefertigt? Dann ist eine flexible Einkopf-Maschine oder eine Zweikopf-Maschine (oder eine spezielle, winkelverstellbare Vierkopf-Maschine) die bessere Wahl.

Platzbedarf und Infrastruktur im Betrieb

Eine komplette Schweiß-Putz-Linie kann über 20 Meter lang sein. Der Platzbedarf ist ein entscheidender Faktor. Ebenso müssen die Anschlüsse (Starkstrom, Druckluft) vorhanden sein.

Bei der komplexen Planung und Auswahl der richtigen Technologie ist ein erfahrener Partner unerlässlich. Bei der Beratung und Inbetriebnahme neuer Anlagen profitieren Kunden von unserem reichen Erfahrungsschatz bei Evomatec, der gewährleistet, dass jede Inspektion den höchsten Standards an Qualität und CE-Sicherheit genügt.

FAQ – Häufig gestellte Fragen zur PVC-Fensterschweißmaschine

Was ist der Unterschied zwischen Spiegelschweißen und anderen Methoden?

Das Spiegelschweißen (Heizelementschweißen) ist ein Stumpfschweißverfahren. Es schmilzt die beiden zu verbindenden Kanten (Stirnseiten) an und fügt sie unter Druck. Andere Methoden wie das Heißluftschweißen (eher für Folien im Dachdeckerbereich) oder das Reibschweißen sind für die Geometrie von Fensterprofilen technisch ungeeignet. Das Spiegelschweißen bietet die beste Balance aus Stabilität, Dichtigkeit und Prozessgeschwindigkeit für Hohlkammerprofile.

Wie lange dauert ein Schweißzyklus?

Die Dauer hängt stark vom Profil (Materialmasse, Farbe) und der Maschine ab. Ein kompletter Zyklus (Spannen, Heizen, Fügen, Kühlen, Entspannen) bei einer modernen Vierkopf-Maschine für einen Standard-Fensterrahmen dauert typischerweise zwischen 1,5 und 3 Minuten. Einkopf-Maschinen benötigen pro Ecke eine ähnliche Zeit, was die Gesamtzeit pro Rahmen vervierfacht (plus Handlingzeit).

Kann man auch farbige (folierte) Profile problemlos schweißen?

Ja, das ist heute Standard, erfordert aber spezielle Technologien. Da die Folie beim traditionellen Verputzen beschädigt würde (die blanke PVC-Ecke käme zum Vorschein), muss die Schweißraupe an der Sichtseite begrenzt werden. Dies geschieht entweder durch Schweißraupenbegrenzer (meist 0,2 mm Klingen) oder, für die beste Optik, durch "Nullfugen"-Schweißtechnologien (z.B. V-Perfect). Diese formen die Ecke so, dass keine sichtbare Raupe entsteht und die Folie sauber an der Gehrung endet.

Kostenlose Beratung anfordern https://evomatec.de/de/kontakt/
