Die PVC-Profilschweißmaschine: Herzstück der modernen Kunststoffverarbeitung

Die PVC-Profilschweißmaschine ist das technologische Rückgrat der modernen Kunststofffenster- und Türenindustrie sowie zahlreicher anderer Branchen, die auf die präzise Verbindung von Profilen angewiesen sind. Diese hochentwickelten Anlagen sind dafür verantwortlich, aus einzelnen, zugeschnittenen PVC-Profilen einen monolithischen, dauerhaft dichten und statisch stabilen Rahmen zu fügen. In einer Welt, die von Effizienz, Präzision und makelloser Ästhetik getrieben wird, ist die Leistungsfähigkeit der Schweißtechnologie ein entscheidender Faktor für die Qualität des Endprodukts und die Wirtschaftlichkeit der gesamten Fertigung.

Von der flexiblen Einkopf-Maschine für den Sonderbau bis hin zur vollautomatisierten Vierkopf-Schweiß-Putz-Linie mit Nullfugen-Technologie – die Entwicklung dieser Maschinen hat die industrielle Fertigung revolutioniert. Dieser Artikel taucht tief in die Technologie, die Funktionsweisen, die unterschiedlichen Maschinentypen und die Zukunftsperspektiven der PVC-Profilschweißmaschine ein und dient als umfassender Leitfaden für Fachleute und interessierte Leser.

---

Was ist eine PVC-Profilschweißmaschine?

Um die Komplexität dieser Anlagen zu verstehen, bedarf es zunächst einer klaren Definition ihrer Funktion und ihrer Abgrenzung zu anderen Fügeverfahren.

Definition und Kernfunktion

Eine PVC-Profilschweißmaschine ist eine stationäre Industrieanlage, die speziell dafür konzipiert ist, Profile aus thermoplastischen Kunststoffen, primär Hart-Polyvinylchlorid (PVC-U), unlösbar miteinander zu verbinden. Die häufigste Anwendung ist die Herstellung von 90-Grad-Eckverbindungen (Gehrungen) für Fenster- und Türrahmen.

Die Kernfunktion ist das stoffschlüssige Fügen. Im Gegensatz zu formschlüssigen (Schrauben) oder kraftschlüssigen (Klemmen) Verbindungen, werden die Profilenden durch Hitzeeinwirkung plastifiziert (aufgeschmolzen) und anschließend unter hohem Druck zusammengefügt. Durch die intermolekulare Diffusion der Polymerketten in der Schmelze entsteht nach dem Abkühlen eine homogene, untrennbare Verbindung, die oft stabiler ist als das Grundmaterial selbst.

Abgrenzung: Warum Schweißen und nicht Kleben oder Schrauben?

Die Entscheidung für das Schweißen von PVC-Profilen ist eine technische Notwendigkeit, die sich aus der Material- und Profilgeometrie ergibt.

• Gegenüber Schrauben (Mechanisches Fügen): PVC-Fensterprofile sind Hohlkammerprofile. Diese Kammern sind entscheidend für die Wärme- und Schalldämmung sowie für die Aufnahme von Stahlarmierungen. Eine mechanische Eckverbindung mit Schrauben oder Winkeln (wie bei Aluminiumfenstern) würde diese Kammern nicht hermetisch versiegeln. Die Folge: Wasser- und Luftundichtigkeit, massive Wärmebrücken und eine unzureichende statische Eckfestigkeit.

• Gegenüber Kleben: Während Hochleistungsklebstoffe im Fahrzeugbau eingesetzt werden, sind sie für die Fensterproduktion ungeeignet. Der Klebeprozess ist langsam (Aushärtezeiten), schmutzintensiv und extrem anspruchsvoll in der Prozessführung (Oberflächenreinheit, Dosierung). Zudem erreicht eine Klebenaht selten die garantierte Langzeitstabilität und Witterungsbeständigkeit einer homogenen PVC-Schweißnaht.

Das Schweißen ist das einzige Verfahren, das in Sekundenschnelle eine absolut dichte, hochstabile und automatisierbare Eckverbindung für Hohlkammerprofile aus PVC garantiert.

Die Dominanz von PVC in der Profilanwendung

Obwohl es Schweißmaschinen für diverse Thermoplaste (z.B. PE, PP) gibt, bezieht sich der Begriff "Profilschweißmaschine" im industriellen Kontext meist auf PVC. Hart-PVC (PVC-U) ist dank seiner hervorragenden Witterungsbeständigkeit, Formbarkeit, Langlebigkeit, seines günstigen Preises und seiner Isoliereigenschaften der dominierende Werkstoff im Fenster- und Türenbau sowie bei vielen Bauprofilen (z.B. Kabelkanäle, Verkleidungen).

---

Die historische Evolution: Vom manuellen Fügen zur Industrie 4.0

Die heutige, digital gesteuerte PVC-Profilschweißmaschine ist das Ergebnis einer über 60-jährigen Evolution, die untrennbar mit dem Siegeszug des Kunststofffensters verbunden ist.

Die Anfänge in den 1960er Jahren: Manuelles Experimentieren

Als in den 1950er und 60er Jahren die ersten PVC-Fenster auf den Markt kamen, war die Eckverbindung die Achillesferse. Man experimentierte mit Lösungsmitteln (Quellschweißen) oder behalf sich mit primitiven Heizgeräten. Die ersten "Schweißmaschinen" waren oft einfache, manuell bediente Vorrichtungen, bei denen ein Bediener eine heiße Platte (den "Spiegel") zwischen die Profile hielt und diese dann von Hand oder per Hebel zusammenpresste. Die Qualität war inkonsistent, die Festigkeit mangelhaft und der Prozess extrem langsam.

Die 1970er/80er Jahre: Der Siegeszug des PVC-Fensters und die Notwendigkeit der Automatisierung

Die Ölkrisen der 1970er Jahre führten zu einer massiven Nachfrage nach wärmedämmenden Baumaterialien. Das PVC-Fenster erlebte einen Boom. Um die steigende Nachfrage zu bedienen, war eine Automatisierung unumgänglich.

Die Einführung von pneumatischen Spann- und Vorschubzylindern ersetzte die manuelle Kraft. Noch wichtiger war die Entwicklung der Speicherprogrammierbaren Steuerung (SPS). Erstmals konnten die entscheidenden Parameter – Temperatur, Zeit und Druck – präzise und wiederholgenau gesteuert werden. Dies war die Geburtsstunde der industriellen Qualitätssicherung im Fensterbau.

Meilensteine: Die Erfindung der Mehrkopf-Maschine

Die nächste Revolution war die Effizienzsteigerung. Statt nur eine Ecke auf einmal zu schweißen (Einkopf-Maschine), wurden Maschinen mit zwei und schließlich vier Schweißaggregaten entwickelt. Die Vierkopf-PVC-Profilschweißmaschine war ein Quantensprung: Sie konnte alle vier Ecken eines Fensterrahmens simultan in einem einzigen Arbeitsgang schweißen. Dies reduzierte nicht nur die Taktzeit drastisch, sondern erhöhte auch die Maßhaltigkeit und Winkelgenauigkeit der Rahmen exponentiell.

Die digitale Revolution: Von der SPS zur Vernetzung

In den 2000er Jahren wurden die SPS-Steuerungen durch PC-basierte Steuerungen (CNC) ersetzt. Maschinen wurden vernetzbar, konnten Auftragsdaten aus der Produktionsplanung (ERP-Systeme) empfangen und Parameter automatisch einstellen. Die jüngste Entwicklung ist die "Nullfugen"-Technologie, die eine Antwort auf die steigende Nachfrage nach farbigen und folierten Profilen ist.

---

Die Funktionsweise im Detail: Das Heizelement-Stumpfschweißen (Spiegelschweißen)

Fast alle PVC-Profilschweißmaschinen arbeiten nach dem Prinzip des Heizelement-Stumpfschweißens, umgangssprachlich auch Spiegelschweißen genannt. Dies ist das einzige Verfahren, das die großflächigen und komplexen Querschnitte von Hohlkammerprofilen zuverlässig und gleichmäßig erwärmen kann.

Physikalische Grundlagen: Plastifizieren und Diffusion

Der Prozess nutzt die thermoplastische Eigenschaft von PVC.

1. Plastifizieren: Das PVC wird über seine Glasübergangstemperatur (ca. 80°C) und seinen Schmelzpunkt hinaus auf eine Verarbeitungstemperatur von ca. 240-260°C erhitzt. Das Material wird zu einer zähflüssigen (viskosen) Schmelze.

2. Diffusion: Werden zwei dieser Schmelzeoberflächen unter Druck zusammengebracht, vermischen sich die langen Polymerketten (Makromoleküle) der beiden Teile.

3. Abkühlen: Beim Abkühlen verfestigt sich die Schmelze wieder. Die zuvor getrennten Polymerketten sind nun untrennbar ineinander verhakt. Es ist eine homogene, stoffschlüssige Verbindung entstanden.

Der Schweißzyklus Schritt für Schritt

Ein kompletter Schweißzyklus, der je nach Profil und Maschine nur 1,5 bis 3 Minuten dauert, ist ein hochpräziser Vorgang.

Phase 1: Profilaufnahme und Präzisions-Spannung

Die zugeschnittenen Profile (meist auf 45-Grad-Gehrung) werden in die Maschine eingelegt. Dort werden sie von pneumatischen oder hydraulischen Spannvorrichtungen fixiert. Diese Spannvorrichtungen sind von entscheidender Bedeutung: Es handelt sich um Konturbacken (Spannwerkzeuge), die als exaktes Negativ des Profilquerschnitts gefräst sind.

Warum ist das wichtig? PVC-Hohlkammerprofile sind relativ instabil. Würde man sie mit flachen Platten spannen, würden die Hohlkammern unter dem hohen Fügedruck (Phase 4) kollabieren. Die formschlüssigen Konturbacken stützen das Profil von außen und innen und gewährleisten, dass es seine Form behält.

Phase 2: Anwärmen (Plastifizieren) – Der Schweißspiegel

Sobald die Profile sicher gespannt sind, fährt der "Schweißspiegel" (ein oder mehrere Heizelemente) zwischen die Profilenden.

• Der Spiegel: Eine massive Metallplatte (z.B. Aluminiumguss), die elektrisch beheizt und über präzise Regler (PID-Regler) auf die exakte Solltemperatur (z.B. 250°C) gehalten wird.

• Die Beschichtung: Der Spiegel ist mit einer Antihaft-Beschichtung (meist PTFE/Teflon-Folie oder -Gewebe) überzogen. Diese ist essenziell, damit das flüssige PVC nicht am Spiegel anhaftet.

• Der Prozess: Die Profile fahren nun mit einem definierten Anwärmdruck gegen den Spiegel. Die Hitze dringt für die Dauer der Anwärmzeit (z.B. 20-40 Sekunden) in das Material ein und schmilzt es an der Oberfläche ca. 2-3 mm tief auf.

Phase 3: Umstellzeit – Der kritischste Moment

Nach Ablauf der Anwärmzeit fahren die Profile wenige Millimeter vom Spiegel zurück. Der Spiegel fährt so schnell wie technisch möglich (oft in unter 2-3 Sekunden) aus der Fügezone heraus.

Diese Umstellzeit ist der kritischste Parameter des gesamten Prozesses. Die PVC-Schmelze (250°C) kühlt an der Umgebungsluft (20°C) extrem schnell ab. Bildet sich in diesen 2-3 Sekunden eine "Haut" (durch Oxidation oder Abkühlung), können die Polymerketten in der nächsten Phase nicht mehr richtig diffundieren. Das Ergebnis wäre eine "kalte Naht" – eine Verbindung, die optisch intakt aussieht, aber unter Last sofort bricht.

Phase 4: Fügen und Abkühlen (Die Nahtbildung)

Unmittelbar nachdem der Spiegel entfernt ist, fahren die beiden plastifizierten Profilenden mit hohem Fügedruck aufeinander.

• Fügen: Dieser Druck (deutlich höher als der Anwärmdruck) presst die beiden Schmelzezonen zusammen, verdrängt eventuelle Lufteinschlüsse und sorgt für die intensive Durchmischung (Interdiffusion) der Polymermoleküle.

• Schweißraupe: Durch den Fügedruck wird überschüssiges, flüssiges Material kontrolliert aus der Naht herausgequetscht. Es bildet sich die charakteristische Schweißraupe (auch Schweißwulst genannt).

• Abkühlen: Die Maschine hält die Profile unter Druck (oder einem reduzierten Haltedruck) für eine definierte Kühlzeit (z.B. 30-60 Sekunden) fixiert. In dieser Zeit kühlt die Schmelze unter die Glasübergangstemperatur ab und verfestigt sich. Ein zu frühes Entspannen würde durch die Schrumpfspannung des abkühlenden Kunststoffs die noch weiche Naht sofort aufreißen oder den gesamten Rahmen verziehen.

Nach Ablauf der Kühlzeit lösen sich die Spannbacken, und der fertige, monolithische Rahmen kann entnommen werden.

---

Die "Heilige Dreifaltigkeit" der Schweißparameter

Die Qualität einer Schweißnaht wird nicht durch die Maschine allein bestimmt, sondern durch das exakte Zusammenspiel von drei Parametern. Diese müssen für jedes Profilsystem (unterschiedliche Wandstärken, Kammeranzahl, Materialrezepturen) exakt ermittelt und in der Maschinensteuerung (SPS/CNC) als "Rezept" hinterlegt werden.

Parameter 1: Temperatur

Die Spiegeltemperatur ist entscheidend.

• Zu hoch: Das PVC "verbrennt". Es zersetzt sich thermisch, Salzsäure (HCl) kann freigesetzt werden, das Material wird spröde und verfärbt sich (braun/gelb). Die Naht ist unbrauchbar.

• Zu niedrig: Das Material wird nicht ausreichend plastifiziert. Es kommt zu keiner vollständigen Diffusion. Das Ergebnis ist die gefürchtete "kalte Naht", die keine Festigkeit aufweist.

Parameter 2: Zeit

Die Zeitsteuerung ist ein Balanceakt.

• Anwärmzeit: Muss lang genug sein, um die Wärme 2-3 mm tief ins Material zu bringen, aber kurz genug, um ein Verbrennen zu verhindern.

• Umstellzeit: Muss so kurz wie technisch irgend möglich sein (siehe oben).

• Kühlzeit: Muss lang genug sein, damit die Naht unter Druck vollständig aushärtet und der Rahmen formstabil ist.

Parameter 3: Druck

Es werden zwei unterschiedliche Drücke verwendet.

• Anwärmdruck: Ein relativ geringer Druck, der nur sicherstellt, dass das Profil vollflächig am Spiegel anliegt, um eine optimale Wärmeübertragung zu gewährleisten.

• Fügedruck: Ein sehr hoher Druck, der die beiden Schmelzen intensiv vermischt und die Endfestigkeit der Naht definiert.

Die Schweißraupe (Schweißwulst): Qualitätsmerkmal und Herausforderung

Beim traditionellen Schweißen ist die Schweißraupe ein wichtiges Qualitätsindiz. Eine gleichmäßig und voll ausgebildete Raupe signalisiert dem Bediener, dass der Prozess korrekt abgelaufen ist (genug Material plastifiziert, Druck ausreichend).

Gleichzeitig ist sie eine Herausforderung:

1. Funktional: Im Inneren eines Fensterrahmens (im Glasfalz oder Beschlagsfalz) stört die Raupe bei der Montage von Glas und Beschlägen.

2. Ästhetisch: An den Sichtflächen ist die Raupe ein optischer Makel.

Aus diesem Grund muss die Raupe fast immer in einem nachgelagerten Prozess entfernt werden.

---

Typen von PVC-Profilschweißmaschinen: Für jeden Bedarf die richtige Lösung

Der Markt für PVC-Profilschweißmaschinen ist stark segmentiert und bietet für jede Betriebsgröße, von der Ein-Mann-Werkstatt bis zum vollautomatisierten Industriebetrieb, die passende Technologie.

Einkopf-Schweißmaschinen (1-Kopf)

Dies ist die Basisversion. Sie besitzt nur ein Schweißaggregat.

• Funktionsweise: Um einen Rahmen (4 Ecken) zu schweißen, muss der Bediener vier separate Schweißvorgänge durchführen (Ecke 1, Profil drehen, Ecke 2 usw.).

• Vorteile: Geringste Anschaffungskosten, kleiner Platzbedarf, extreme Flexibilität. Moderne Einkopf-Maschinen können oft stufenlos Winkel von 30° bis 180° schweißen und sind daher ideal für den Sonderbau (Schrägfenster, Bögen, Giebel).

• Nachteile: Sehr geringe Produktivität, hohe Lohnkosten pro Einheit. Die Maßhaltigkeit und Winkelgenauigkeit des fertigen Rahmens hängen stark von der Präzision der Zuschnitte und der Sorgfalt des Bedieners ab.

• Einsatz: Kleinbetriebe, Reparaturbetriebe, Sonderbau-Abteilungen in Großbetrieben.

Zweikopf-Schweißmaschinen (2-Kopf)

Der flexible Mittelweg, oft in zwei Varianten:

1. V-Schweißung (Eckschweißung): Zwei Aggregate im 90-Grad-Winkel, die eine Ecke fügen.

2. Parallelschweißung (Kämpferschweißung): Zwei Aggregate, die parallel zueinander arbeiten, ideal zum Einschweißen von Mittelsprossen (Kämpfern) oder T-Verbindungen.

• Vorteile: Deutlich schneller als Einkopf-Maschinen, dabei aber flexibler und günstiger als Vierkopf-Modelle.

• Nachteile: Für einen geschlossenen Rahmen sind immer noch mindestens zwei Arbeitsgänge nötig (z.B. zwei U-Hälften schweißen, dann diese schließen).

• Einsatz: Mittelständische Betriebe (KMU), die eine höhere Produktivität benötigen, aber die Investition oder Auslastung einer Vierkopf-Maschine scheuen.

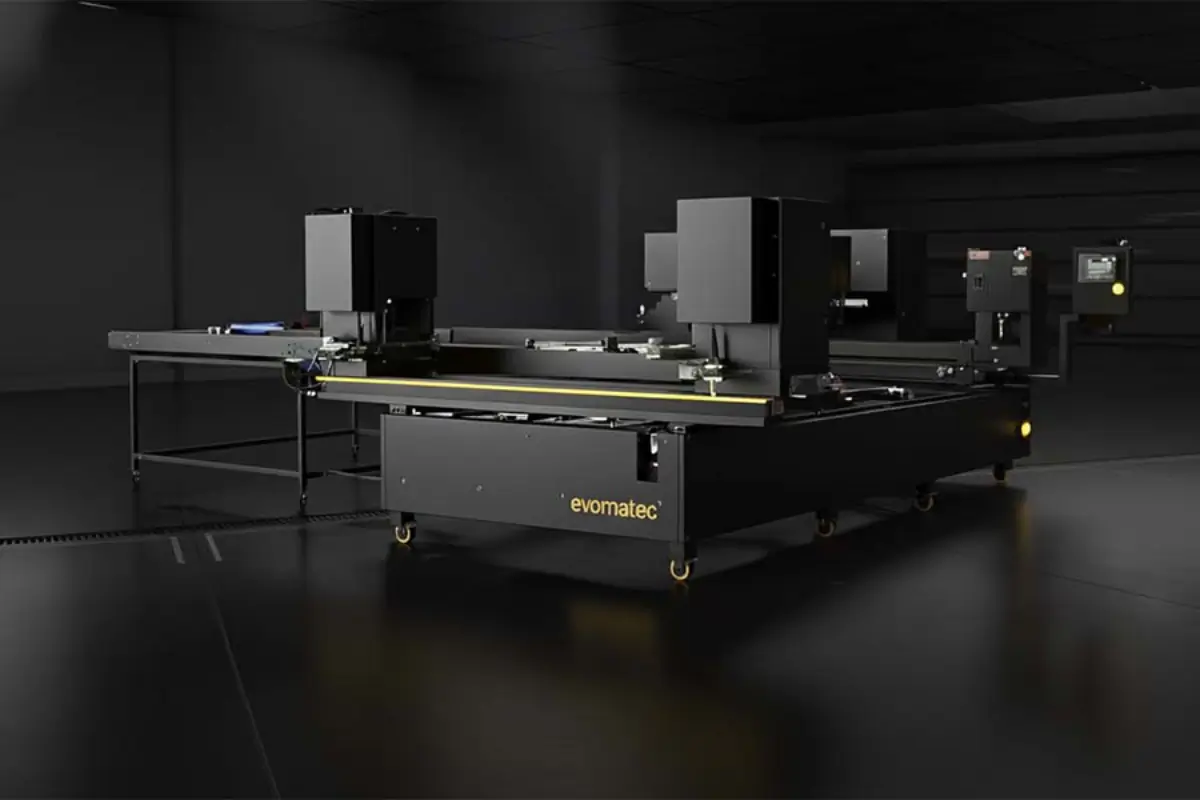

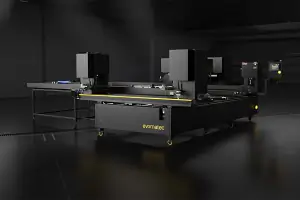

Vierkopf-Schweißmaschinen (4-Kopf) – Der Industriestandard

Die mit Abstand am häufigsten eingesetzte Maschine in der industriellen Fensterfertigung.

• Funktionsweise: Vier Schweißaggregate sind im Quadrat angeordnet. Der Bediener (oder ein Automat) legt alle vier zugeschnittenen Profile des Rahmens gleichzeitig ein. Die Maschine spannt, positioniert und schweißt alle vier Ecken simultan in einem einzigen Arbeitszyklus.

• Vorteile: Extrem hohe Produktivität (Taktzeiten oft unter 2-3 Minuten pro komplettem Rahmen). Unübertroffene Präzision, Maßhaltigkeit und Winkelgenauigkeit, da der Rahmen als Ganzes gespannt und gefügt wird.

• Nachteile: Hohe Investitionskosten, großer Platzbedarf, geringere Flexibilität bei Sonderwinkeln (obwohl moderne Maschinen auch dies oft variabel beherrschen).

• Einsatz: Industrielle Fensterhersteller mit mittlerer bis hoher Produktionsmenge.

Sechs- und Achtkopf-Maschinen (6-Kopf / 8-Kopf)

Die Hochleistungsklasse für die Massenproduktion.

• Funktionsweise: Eine Sechskopf-Maschine kann beispielsweise einen Rahmen inklusive eines fest eingeschweißten Kämpfers (Mittelsprosse) in einem Zyklus fertigen. Achtkopf-Maschinen können zwei kleinere Flügelrahmen gleichzeitig oder komplexe Türrahmen (z.B. mit zwei Kämpfern) schweißen.

• Vorteile: Höchster möglicher Output pro Zeiteinheit.

• Nachteile: Extrem hohe Investition, sehr geringe Flexibilität, rentabel nur bei riesigen Stückzahlen gleicher Typen.

• Einsatz: Großindustrie, Objektfertiger.

Sonderbauformen: Horizontale vs. Vertikale Schweißsysteme

Zusätzlich zur Kopfzahl unterscheidet man die Ausrichtung:

• Horizontal (Standard): Die Profile liegen flach. Dies ist die gängigste Bauweise, da sie ergonomisch zu beschicken ist und sich gut in flache Produktionslinien einfügt.

• Vertikal: Die Profile stehen senkrecht. Diese Bauweise ist oft platzsparender und lässt sich hervorragend in automatisierte Logistikkonzepte mit Pufferspeichern und Transportwagen integrieren.

---

Revolution der Ästhetik: Die Nullfugen-Technologie (V-Perfect)

Die größte Innovation der letzten 15 Jahre im Bereich der PVC-Profilschweißmaschinen war die Antwort auf eine ästhetische Herausforderung: farbige und folierte Profile.

Die Herausforderung: Farbige und folierte Profile

Der Marktanteil von weißen PVC-Profilen ist rückläufig, während Trendfarben (z.B. Anthrazitgrau) und Holzdekor-Folien boomen. Dies stellte die traditionelle Schweißtechnik vor ein massives Problem.

1. Das Problem: Beim traditionellen Schweißen entsteht eine Schweißraupe (z.B. 2 mm hoch).

2. Der Folgeschritt: Diese Raupe wird im nächsten Arbeitsschritt von einem Eckputzautomaten abgefräst.

3. Das Dilemma: Der Fräser entfernt nicht nur die Raupe, sondern auch die darunterliegende Folie oder Farbschicht.

4. Das Ergebnis: Eine unschöne, blanke (oft weiße oder braune) "Putznut" an der Gehrung, die die hochwertige Optik komplett zerstört.

Die jahrzehntelange "Lösung" war ein teurer, manueller und fehleranfälliger Prozess: Das Nachkolorieren der Ecke mit einem speziellen Lackstift (Korrekturstift).

Funktionsprinzipien der Nullfuge (Nahtloses Schweißen)

Die "Nullfugen"-Technologie (oft auch V-Perfect, Nahtlos-Schweißen oder konturfolgendes Schweißen genannt) löst dieses Problem, indem die Schweißraupe an den sichtbaren Außenseiten gar nicht erst unkontrolliert entsteht.

Es gibt unterschiedliche technische Ansätze, die oft kombiniert werden:

1. Mechanische Begrenzung (z.B. 0,2 mm): Die einfachste Form. Am Schweißspiegel oder an den Spannbacken sind Klingen oder Begrenzer angebracht, die die Schmelze beim Fügen auf ein Minimum (z.B. 0,2 mm) begrenzen. Es bleibt eine winzige, kaum sichtbare Naht, die nicht mehr breitflächig verputzt werden muss.

2. Umformung/Verdrängung: Hochentwickelte Maschinen nutzen bewegliche Werkzeuge (Schieber, Klingen), die das plastifizierte Material während des Fügeprozesses aktiv nach innen (in die Hohlkammern) oder in definierte, nicht sichtbare Bereiche (z.B. Dichtungsnut) verdrängen.

3. Thermisches Formen: Bei diesem Ansatz wird die Gehrung (der V-Schnitt) perfekt zusammengeführt. Speziell geformte, oft beheizte Werkzeuge "bügeln" die Ecke während des Abkühlvorgangs. Die Folie wird dabei an der Kante leicht umgeformt und trifft perfekt aufeinander.

Vorteile der nahtlosen Ecke

Das Ergebnis ist eine optisch makellose Ecke, die aussieht, als wäre sie aus einem Guss oder wie eine perfekte Gehrung bei einem Holzfenster.

• Für den Hersteller: Wegfall der manuellen Nacharbeit (Lackstifte), enorme Einsparung von Lohnkosten, Steigerung der Prozesssicherheit, Produktion eines Premium-Produkts.

• Für den Endkunden: Deutlich überlegene Ästhetik, höhere Wertigkeit des Fensters, leichtere Reinigung (keine Putznut, in der sich Schmutz sammelt).

Unternehmen wie Evomatec haben die Entwicklung solcher präzisen und prozesssicheren Maschinenlösungen vorangetrieben, um Fensterherstellern den Zugang zu dieser marktführenden Technologie zu ermöglichen.

---

Integration in die Fertigungslinie: Die Schweiß-Putz-Linie

Eine PVC-Profilschweißmaschine arbeitet in der industriellen Fertigung nie allein. Sie ist der Taktgeber und das Herzstück einer integrierten "Schweiß-Putz-Linie".

Der nachgelagerte Prozess: Der Eckputzautomat (Verputzmaschine)

Direkt nach der Schweißmaschine (oft durch einen Kühltisch oder ein automatisches Wende- und Transportsystem getrennt) folgt der Eckputzautomat (oder CNC-Eckenreiniger).

Selbst bei Nullfugen-Maschinen ist dieser Schritt notwendig. Während die Nullfuge die äußere Sichtkante perfektioniert, entsteht im Inneren des Rahmens (im Glasfalz, im Beschlagsfalz, in den Dichtungsnuten) weiterhin eine Schweißraupe. Diese innere Raupe muss entfernt werden, da sonst:

• die Glasscheibe nicht korrekt eingesetzt werden kann.

• die Dichtungen nicht passen.

• die Getriebeteile und Schließmechanismen (Beschläge) blockiert würden.

Der Eckputzautomat fährt mit einer Vielzahl von Werkzeugen (Messern, Fräsern, Bohrern) die frisch geschweißte Ecke ab und reinigt alle relevanten Innenkonturen in Sekundenschnelle.

Das Zusammenspiel: Taktzeit-Optimierung

Die Effizienz der gesamten Linie hängt davon ab, wie gut Schweißmaschine und Putzautomat aufeinander abgestimmt sind. Die Taktzeit der Schweißmaschine (z.B. 2-3 Minuten für einen Rahmen) gibt den Takt für die gesamte Linie vor. Der Eckputzer muss in derselben Zeit alle vier Ecken reinigen können, bevor der nächste Rahmen von der Schweißmaschine kommt.

---

Qualitätssicherung, Wartung und Sicherheit

Eine PVC-Profilschweißmaschine ist eine Präzisionsanlage. Sie liefert nur dann konstant hochwertige Ergebnisse, wenn sie optimal gewartet und kalibriert ist.

Die Bedeutung der exakten Parametrierung (Profilrezepte)

Wie erwähnt, ist das "Rezept" (Temperatur, Zeit, Druck) alles. Ein Fensterbaubetrieb verarbeitet oft Profile von verschiedenen Systemgebern oder unterschiedliche Serien (z.B. 5-Kammer-System, 7-Kammer-System, Haustürprofil). Für jedes einzelne Profil muss ein eigenes, validiertes Schweißprogramm in der Steuerung hinterlegt sein. Die Qualitätssicherung beginnt mit der sorgfältigen Ermittlung dieser Parameter, oft unterstützt durch Eckenfestigkeitsprüfungen (Bruchversuche).

Typische Schweißfehler und ihre Ursachen (Fehleranalyse)

• "Kalte Naht" (Mangelnde Festigkeit): Die Naht bricht bei geringer Belastung. Die Bruchfläche sieht spröde oder "kristallin" aus, nicht zäh.

  • Ursache: Temperatur zu niedrig, Anwärmzeit zu kurz oder (sehr häufig) Umstellzeit zu lang (Schmelze an der Luft abgekühlt).

• "Verbrannte Naht" (Optischer Mangel): Das PVC an der Naht verfärbt sich (gelb/braun) und wird spröde.

  • Ursache: Temperatur zu hoch oder Anwärmzeit zu lang. Das Material zersetzt sich thermisch.

• "Winkelfehler/Verzug" (Maßfehler): Der fertige Rahmen ist nicht exakt 90 Grad oder die Maße stimmen nicht.

  • Ursache: Maschine mechanisch dejustiert, Profile falsch gespannt (z.B. durch verschmutzte Konturbacken), Kühlzeit zu kurz (Rahmen verzieht sich beim Entnehmen).

Wartung von Verschleißteilen (PTFE-Folie, Spannwerkzeuge)

Die häufigsten Fehlerquellen sind Verschleiß und Verschmutzung.

• PTFE (Teflon): Die Antihaftbeschichtung (meist eine Folie) der Schweißspiegel ist das wichtigste Verschleißteil. Sie muss täglich kontrolliert und gereinigt werden. Anhaftungen von verbranntem PVC führen zu schlechter Wärmeübertragung und optischen Mängeln. Die Folie muss regelmäßig gewechselt werden.

• Spannbacken (Konturbacken): PVC-Staub und Späne setzen sich in den Konturen fest. Das Profil liegt nicht mehr exakt an, was zu Maßfehlern führt.

• Führungen und Pneumatik/Hydraulik: Alle beweglichen Teile müssen leichtgängig und präzise sein. Der Pneumatikdruck muss konstant sein, um die Anwärm- und Fügedrücke exakt zu halten.

CE-Konformität und Betriebssicherheit im Maschinenbau

Industrielle Schweißmaschinen bergen erhebliche Risiken: Temperaturen über 250 °C, hohe Drücke (oft mehrere Tonnen Fügekraft) und sich schnell bewegende, schwere Baugruppen. Die Einhaltung der europäischen Maschinenrichtlinie (CE-Konformität) ist daher nicht verhandelbar.

Dazu gehören Schutzeinhausungen, Lichtschranken, Zweihandbedienungen (beim Einlegen) und redundante Not-Halt-Systeme. Gerade bei der Abnahme oder Modernisierung solcher Industrieanlagen ist höchste Expertise gefragt. Basierend auf unserer fundierten Erfahrung aus unzähligen Kundeninstallationen, legen wir bei Evomatec größten Wert darauf, dass alle Überprüfungen und Wartungen die Aspekte der CE-Sicherheit und der Fertigungsqualität minutiös abdecken.

---

Wirtschaftlichkeitsbetrachtung: Kosten, ROI und Effizienz

Die Anschaffung einer PVC-Profilschweißmaschine ist eine der größten Einzelinvestitionen für einen Fensterbaubetrieb.

Anschaffungskosten (CAPEX): Von Einkopf bis zur Linie

Die Preisspanne ist gewaltig und hängt von der Kopfzahl, dem Automatisierungsgrad und der Technologie (Nullfuge ja/nein) ab:

• Gebrauchte Einkopf-Maschinen: Ab wenigen tausend Euro.

• Neue, hochwertige Einkopf-Maschinen (winklverstellbar): ca. 15.000 – 30.000 Euro.

• Neue Zweikopf-Maschinen: ca. 35.000 – 70.000 Euro.

• Neue Vierkopf-Schweißmaschinen (Standard, traditionell): ca. 90.000 – 160.000 Euro.

• Integrierte Schweiß-Putz-Linie (4-Kopf, Nullfuge, Automatisierung): 250.000 – 500.000 Euro oder mehr.

Betriebskosten (OPEX): Energie, Personal und Wartung

Die Investition ist nur ein Teil der Gleichung. Laufende Kosten umfassen:

• Energie: Das Aufheizen der massiven Schweißspiegel ist der größte Energiefresser. Moderne Maschinen haben optimierte Heizzyklen, aber der Bedarf bleibt signifikant.

• Personal: Hier liegt die größte Ersparnis. Eine Vierkopf-Linie benötigt (im Idealfall) nur einen Bediener für das Beschicken und Überwachen, während die gleiche Produktion auf Einkopf-Maschinen ein Vielfaches an Personal binden würde.

• Verschleißteile: Regelmäßiger Wechsel von PTFE-Folien, Messern und Fräsern am Eckputzautomaten.

Amortisationsrechnung (Return on Investment)

Die Amortisation (ROI) einer teuren Vierkopf-Linie gegenüber einer günstigeren Lösung errechnet sich primär über die Einsparung von Lohnkosten pro Fenstereinheit und die massive Steigerung des Outputs.

Ein Betrieb, der von einer Einkopf- auf eine Vierkopf-Maschine umsteigt, kann seine Produktion oft verdrei- oder vervierfachen, während die Lohnkosten für den Schweißprozess nahezu gleich bleiben oder sogar sinken. Hinzu kommt die Reduzierung von Ausschuss durch die höhere Prozesssicherheit und (bei Nullfuge) der Wegfall der Lohnkosten für das Kolorieren.

Neukauf vs. Gebrauchtmarkt: Worauf ist zu achten?

Der Gebrauchtmarkt ist eine valide Option für Betriebe mit kleinerem Budget. Jedoch birgt er Risiken:

• Mechanischer Verschleiß: Führungen und Spindeln können ausgeschlagen sein, was zu Maßungenauigkeiten führt.

• Veraltete Steuerung: Ersatzteile für alte SPS-Generationen sind oft nicht mehr verfügbar.

• Technologie: Gebrauchte Maschinen bieten selten Nullfugen-Technologie.

• Sicherheit: Oft entsprechen alte Maschinen nicht mehr den aktuellen CE-Sicherheitsstandards.

Gerade bei der Abnahme von Gebrauchtmaschinen ist Expertise gefragt. Dank unseres tiefgreifenden Wissens aus einer Vielzahl von Kundenprojekten können wir sicherstellen, dass jede Inspektion mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt wird.

---

Zukunftsperspektiven: Die PVC-Profilschweißmaschine in der Industrie 4.0

Die Entwicklung der PVC-Profilschweißmaschine ist nicht abgeschlossen. Die Trends der "Smart Factory" prägen die nächste Generation dieser Anlagen.

Vollautomatisierung und Robotik (Mannlose Fertigung)

Der nächste Schritt ist die "mannlose" Schweißzelle. Roboterarme legen die Profile von der Säge in die Schweißmaschine ein, entnehmen den fertigen Rahmen, übergeben ihn an den Eckputzautomaten und stapeln ihn auf Transportwagen.

Vernetzung, Datenerfassung und Predictive Maintenance

Die Schweißmaschine ist voll integriert in die digitale Produktionsplanung (ERP/PPS). Ein Barcode-Scanner am Einlauf liest das Profil-Etikett, und die Maschine lädt automatisch das korrekte "Rezept" (Parameter) und stellt die Maße ein. Gleichzeitig sendet die Maschine Statusdaten (OEE, Stückzahlen, Störungen) zurück an die Leitstelle. Sensoren überwachen den Zustand von Verschleißteilen (z.B. PTFE-Folie) und melden, wann ein Wechsel nötig ist, bevor die Qualität leidet (Predictive Maintenance).

Energieeffizienz und Nachhaltigkeit (Schweißen von Rezyklaten)

Angesichts steigender Energiekosten wird die Effizienz der Heizelemente optimiert (z.B. schnellere Aufheizzeiten, bessere Isolierung). Ein weiterer Trend ist die prozesssichere Verschweißung von Profilen mit Rezyklatkern. Diese Profile (außen Neumaterial, innen Recycling-PVC) haben ein anderes Schmelzverhalten und stellen hohe Anforderungen an die Temperaturregelung.

KI-gestützte Prozessoptimierung

Die Zukunft ist die selbstoptimierende Maschine. Kamerasysteme (optische Inspektion) könnten die Bildung der Schweißraupe oder die fertige Nullfuge in Echtzeit überwachen. Eine Künstliche Intelligenz (KI) könnte Abweichungen (z.B. durch eine fehlerhafte Materialcharge) erkennen und die Schweißparameter während des Prozesses dynamisch nachjustieren, um ein perfektes Ergebnis zu garantieren.

---

Evomatec als Partner für die moderne Profilbearbeitung

Die Auswahl der richtigen PVC-Profilschweißmaschine ist eine komplexe Entscheidung, die weit über den reinen Maschinenkauf hinausgeht. Sie erfordert ein tiefes Verständnis des gesamten Fertigungsprozesses, von der Säge bis zur Logistik.

Als erfahrener Partner im Maschinenbau analysiert Evomatec die genauen Anforderungen eines Betriebs: Welche Stückzahlen werden angestrebt? Welche Profile werden verarbeitet? Ist die Nullfuge ein strategisches Ziel? Basierend darauf wird nicht nur eine Maschine, sondern ein Gesamtkonzept für eine effiziente Fertigung konfiguriert.

Eine Maschine ist nur so gut wie der Service, der hinter ihr steht. Unsere langjährige Projekterfahrung ist Ihr Garant dafür, dass wir bei allen Service-Einsätzen und Inbetriebnahmen mit maximaler Sorgfalt die Einhaltung von Qualitätsstandards und CE-konformer Sicherheit überprüfen.

---

FAQ – Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Einkopf- und einer Vierkopf-PVC-Profilschweißmaschine?

Eine Einkopf-Schweißmaschine schweißt nur eine Ecke auf einmal. Der Bediener muss den Rahmen viermal manuell positionieren. Sie ist langsam, aber flexibel (ideal für Sonderwinkel) und günstig. Eine Vierkopf-Schweißmaschine schweißt alle vier Ecken eines Rahmens (z.B. eines Fensterrahmens) gleichzeitig (simultan) in einem Arbeitsgang. Sie ist extrem schnell, präzise in der Maßhaltigkeit und der Standard für die industrielle Serienfertigung.

Was bedeutet "Spiegelschweißen" (Heizelementschweißen) bei PVC-Profilen?

Spiegelschweißen ist das Standardverfahren zum Fügen von PVC-Profilen. Dabei wird ein "Schweißspiegel" (ein flächiges, PTFE-beschichtetes Heizelement) auf eine exakte Temperatur (z.B. 240-260 °C) erhitzt. Die beiden Profilenden werden gegen diesen Spiegel gedrückt, bis sie plastifizieren (aufschmelzen). Der Spiegel wird dann schnell entfernt und die beiden geschmolzenen Enden werden unter Druck zusammengefügt, bis sie abkühlen und eine untrennbare, homogene Verbindung bilden.

Warum ist die "Nullfugen"-Technologie bei farbigen PVC-Profilen wichtig?

Beim traditionellen Schweißen entsteht eine "Schweißraupe" (Materialüberstand). Diese muss bei farbigen oder folierten Profilen (z.B. Holzoptik) abgefräst werden, was die Farbe oder Folie an der Ecke zerstört und den (oft weißen) Kern des Profils freilegt. Diese unschöne Stelle muss mühsam manuell mit Lackstiften nachbessert werden. Die Nullfugen-Technologie (z.B. V-Perfect) ist ein modernes Schweißverfahren, das die Schweißraupe an der Sichtseite gezielt nach innen verdrängt oder formt. Es entsteht eine optisch nahtlose, saubere Ecke, die keine manuelle Nacharbeit erfordert.

---

---

Kostenlose Beratung anfordern Hier klicken
