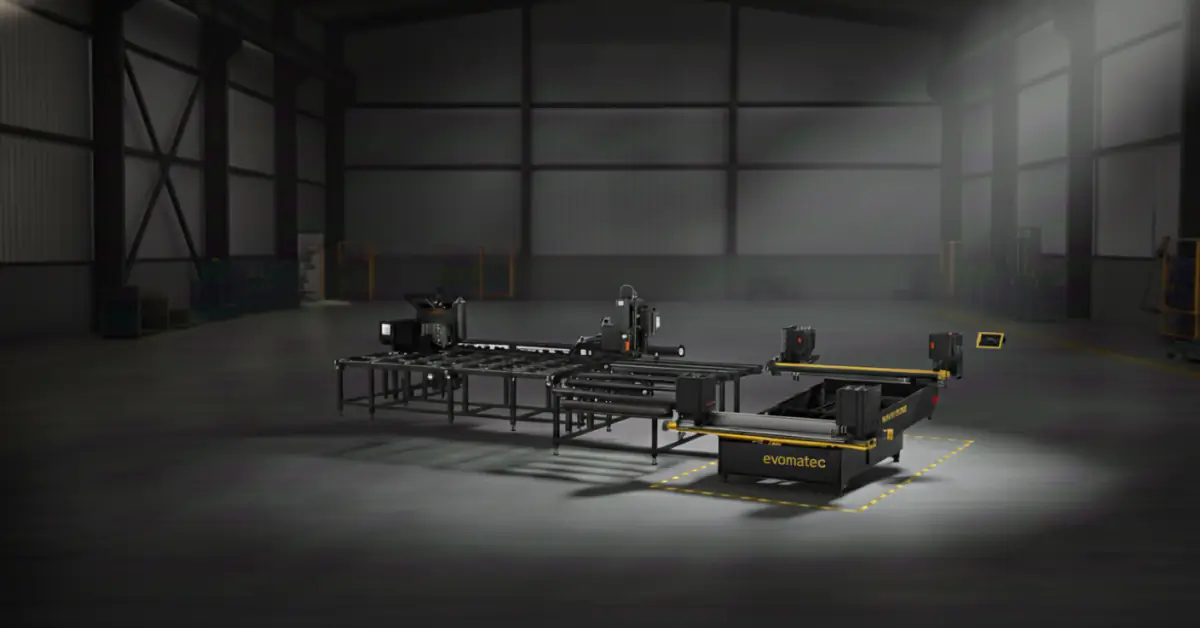

Die Kunststoffprofil-Schweißanlage: Rückgrat der modernen Fertigung

Die Kunststoffprofil-Schweißanlage ist eine der fundamentalsten und technologisch anspruchsvollsten Komponenten in der modernen industriellen Fertigung. Überall dort, wo Hohlkammerprofile oder Vollprofile aus thermoplastischen Kunststoffen dauerhaft, dicht und statisch zuverlässig verbunden werden müssen, bilden diese Anlagen das Herzstück der Produktion. Ihre prominenteste und am höchsten entwickelte Anwendung findet sich in der Herstellung von Fenster- und Türrahmen aus PVC (Polyvinylchlorid), doch ihre Bedeutung erstreckt sich weit darüber hinaus auf diverse Branchen.

Eine "Anlage" ist dabei weit mehr als nur eine einzelne Maschine; sie ist ein integriertes System, das oft aus mehreren hochspezialisierten Komponenten besteht – vom Schweißautomaten selbst über Transportsysteme bis hin zur unverzichtbaren Nachbearbeitung in Form des Eckputzautomaten. In einer Zeit, die von Automatisierung, Präzision und ästhetischer Perfektion geprägt ist, definiert die Leistungsfähigkeit einer Kunststoffprofil-Schweißanlage die Qualität und Wirtschaftlichkeit ganzer Produktionslinien.

Dieser umfassende Fachartikel beleuchtet jeden Aspekt dieser komplexen Systeme. Wir tauchen tief ein in die zugrundeliegende Physik des Schweißprozesses, analysieren die verschiedenen Anlagentypen, diskutieren die revolutionären Entwicklungen von der einfachen Ecke bis zur vollautomatisierten Nullfuge und betrachten die wirtschaftlichen Faktoren sowie die Zukunftstrends dieser unverzichtbaren Technologie.

---

Was ist eine Kunststoffprofil-Schweißanlage? Eine detaillierte Definition

Bevor wir die komplexen Details analysieren, ist eine klare Abgrenzung und Definition notwendig. Der Begriff "Anlage" impliziert ein System, das über eine einzelne Maschine hinausgeht.

Die Kernkomponenten: Mehr als nur eine Schweißmaschine

Eine Kunststoffprofil-Schweißanlage, insbesondere im Kontext der Fensterfertigung, ist eine integrierte Fertigungslinie oder Produktionszelle. Ihre Hauptaufgabe ist die Herstellung eines geschlossenen Rahmens aus zugeschnittenen Einzelprofilen. Die Kernkomponenten sind typischerweise:

1. Der Schweißautomat: Das Herzstück, das die thermische Verbindung herstellt (z.B. eine Vierkopf-Schweißmaschine).

2. Transportsysteme: Pufferstrecken, Kühlbahnen, Wende- und Transportvorrichtungen, die den frisch geschweißten, noch instabilen Rahmen sicher zur nächsten Station bewegen.

3. Der Eckputzautomat (Verputzmaschine): Eine CNC-gesteuerte Maschine, die die beim Schweißen entstandene "Schweißraupe" (Materialüberstand) entfernt und die Ecken funktional sowie ästhetisch nachbearbeitet.

In einer vollautomatisierten Ausbaustufe können auch Roboter zur Beschickung und Entnahme Teil dieser Anlage sein.

Das Ziel: Die stoffschlüssige, monolithische Verbindung

Das physikalische Ziel jeder Kunststoffprofil-Schweißanlage ist die Erzeugung einer stoffschlüssigen Verbindung. Im Gegensatz zu einer formschlüssigen (z.B. Schrauben) oder kraftschlüssigen (z.B. Klemmen) Verbindung, werden die Molekülketten der zu fügenden Teile durch Aufschmelzen (Plastifizieren) und anschließendes Zusammenfügen unter Druck neu verwoben (Interdiffusion). Nach dem Abkühlen entsteht eine homogene, monolithische Verbindung, die im Idealfall die gleiche oder sogar eine höhere Festigkeit als das Grundmaterial selbst aufweist.

Abgrenzung zu anderen Fügetechniken: Warum Schweißen?

Die Entscheidung für das Schweißen von Kunststoffprofilen ist keine Willkür, sondern eine technische Notwendigkeit, die sich aus der Geometrie und dem Material ergibt.

• Nachteile Mechanisches Fügen (Schrauben/Eckwinkel): Die meisten Kunststoffprofile (insbesondere im Fensterbau) sind Hohlkammerprofile. Diese Kammern sind entscheidend für die Wärme- und Schalldämmung. Eine mechanische Verbindung mittels Eckwinkeln, wie bei Aluminiumfenstern üblich, würde die Kammern nicht versiegeln. Die Folge: mangelnde Dichtigkeit gegen Wasser und Luft, erhebliche Wärmebrücken (schlechte Isolierwerte) und oft unzureichende statische Festigkeit an der Gehrung.

• Nachteile Kleben: Industrielles Kleben ist ein komplexer Prozess. Er erfordert eine extrem saubere Oberfläche, exakte Dosierung, lange Aushärtezeiten (was die Taktzeit massiv verlangsamt) und ist anfällig für Verarbeitungsfehler. Zudem ist die Langzeitbeständigkeit von Klebstoffen gegenüber UV-Strahlung und Witterungseinflüssen oft geringer als die einer homogenen Schweißnaht.

Das Schweißen eliminiert all diese Nachteile: Es ist extrem schnell (Taktzeiten von wenigen Minuten für einen ganzen Rahmen), absolut dicht, hochstabil und der Prozess lässt sich perfekt automatisieren und überwachen.

---

Die dominierenden Materialien: Welche Kunststoffe werden geschweißt?

Eine Kunststoffprofil-Schweißanlage muss auf das spezifische Material ausgelegt sein, da jeder Thermoplast ein einzigartiges Schmelzverhalten aufweist.

Der Branchenstandard: Polyvinylchlorid (Hart-PVC / PVC-U)

Der mit Abstand wichtigste Werkstoff für geschweißte Profilrahmen ist Hart-PVC (Polyvinylchlorid, Typ "unplasticized"). Die Gründe für seine Dominanz (insbesondere im Bau- und Fenstersektor) sind vielfältig:

• Hervorragende Witterungs- und UV-Beständigkeit.

• Hohe chemische Resistenz.

• Schwere Entflammbarkeit (Brandklasse B1).

• Sehr gute thermische Isoliereigenschaften (niedrige Wärmeleitfähigkeit).

• Hervorragende Verarbeitbarkeit (Extrusion und Schweißen).

• Optimales Preis-Leistungs-Verhältnis.

Nahezu alle hochautomatisierten Schweißanlagen (wie Vierkopf-Linien) sind für die Verarbeitung von PVC-Fensterprofilen optimiert.

Technische Profile: Polyethylen (PE) und Polypropylen (PP)

Neben PVC werden auch andere Thermoplaste in Profilform geschweißt, wenngleich oft mit anderen Maschinentypen (z.B. im Rohrleitungsbau).

• Polyethylen (PE-HD): Wird für Rohrleitungen, im Apparate- und Behälterbau sowie für hochbeständige technische Profile verwendet. Das Schweißen von PE erfordert andere Parameter (niedrigere Temperatur, andere Zeiten) als PVC.

• Polypropylen (PP): Ebenfalls im Apparatebau und für chemisch resistente Kanalsysteme oder Medienleitungen im Einsatz.

Herausforderungen unterschiedlicher Materialien für die Anlage

Die Schweißparameter (Temperatur, Zeit, Druck) sind materialspezifisch. Eine Anlage, die für PVC ausgelegt ist, kann nicht ohne Weiteres PP schweißen. Die Temperaturfenster, das Viskositätsverhalten der Schmelze und die Abkühleigenschaften sind fundamental verschieden. Der Fokus der hochentwickelten Rahmen-Schweißanlagen liegt daher fast ausschließlich auf PVC.

---

Die historische Entwicklung: Vom Handwerk zur vollautomatisierten Linie

Die Geschichte der Kunststoffprofil-Schweißanlage ist die Geschichte der Industrialisierung des Fensterbaus.

Die Anfänge: Manuelles Fügen und simple Einkopf-Geräte

Als in den 1960er Jahren die ersten PVC-Fenster aufkamen, war die Eckverbindung die Achillesferse. Man experimentierte mit Lösungsmitteln (Quellschweißen) oder behalf sich mit primitiven Heizgeräten. Die ersten "Schweißmaschinen" waren einfache, manuell bediente Einkopf-Vorrichtungen. Ein Bediener spannte die Profile, schob ein Heizelement (oft nur eine heiße Platte) dazwischen und presste die Teile von Hand zusammen. Die Qualität war stark vom Bediener abhängig, die Festigkeit mangelhaft.

Die Revolution der 1970er/80er: SPS, Pneumatik und die Mehrkopf-Maschine

Die Ölkrisen der 1970er Jahre lösten einen Boom bei wärmedämmenden PVC-Fenstern aus. Die manuelle Fertigung konnte die Nachfrage nicht bedienen. Die Einführung von pneumatischen Spann- und Vorschubzylindern ersetzte die manuelle Kraft. Die Revolution war jedoch die Speicherprogrammierbare Steuerung (SPS), die es erstmals ermöglichte, die entscheidenden Parameter (Temperatur, Zeit, Druck) präzise und wiederholgenau zu steuern.

Gleichzeitig wurden Zweikopf- und schließlich Vierkopf-Schweißmaschinen entwickelt. Letztere konnten alle vier Ecken eines Rahmens simultan schweißen, was die Produktivität und, noch wichtiger, die Maßhaltigkeit und Winkelgenauigkeit dramatisch verbesserte.

Die Entstehung der "Anlage": Die Integration des Eckputzautomaten

Mit der hohen Schweißgeschwindigkeit wurde die Nachbearbeitung zum Nadelöhr. Die beim Schweißen entstehende Schweißraupe musste mühsam von Hand (mit Stechbeitel und Feile) entfernt werden. Die logische Konsequenz war die Entwicklung des Eckputzautomaten (Verputzmaschine), einer CNC-gesteuerten Maschine, die die Ecken automatisch reinigt.

Die Kopplung von Vierkopf-Schweißmaschine, einer Puffer- oder Kühlstrecke und einem Eckputzautomaten markiert die Geburtsstunde der "Kunststoffprofil-Schweißanlage" als integrierte Linie (Schweiß-Putz-Linie).

Die ästhetische Revolution (ab ca. 2010): Die Nullfugen-Technologie

Die jüngste Revolution war ästhetischer Natur. Mit dem Aufkommen farbiger und folierter Profile wurde die "Putznut" (die vom Fräser hinterlassene Spur) zu einem optischen Mangel. Dies führte zur Entwicklung der Nullfugen-Technologie, die eine nahtlose Ecke ermöglicht.

---

Herzstück der Anlage: Die Schweißtechnologie im Detail

Obwohl die Anlage aus vielen Teilen besteht, ist der Schweißautomat das Herzstück. Das hier dominierende Verfahren ist das Heizelement-Stumpfschweißen (Spiegelschweißen).

Der Schweißzyklus Schritt für Schritt

Der gesamte, oft nur wenige Minuten dauernde Zyklus einer modernen Maschine ist ein fein choreographierter physikalischer Prozess.

Phase 1: Spannen und Positionieren

Die zugeschnittenen Profile (z.B. auf 45-Grad-Gehrung) werden in die Maschine eingelegt. Dort werden sie von pneumatischen oder hydraulischen Spannvorrichtungen fixiert. Diese Vorrichtungen sind nicht flach, sondern als Konturbacken (Spannwerkzeuge) ausgeführt – sie bilden das exakte Negativ des Profils ab.

Dies ist von entscheidender Bedeutung: PVC-Hohlkammerprofile sind relativ instabil. Würde man sie mit flachen Platten spannen, würden die Hohlkammern unter dem hohen Fügedruck (Phase 4) kollabieren. Die formschlüssigen Konturbacken stützen das Profil von außen und innen und gewährleisten, dass es seine Form behält. Die Profile werden auf wenige Hundertstelmillimeter genau positioniert.

Phase 2: Anwärmen (Plastifizieren)

Das Herzstück des Prozesses: Das Heizelement, der "Schweißspiegel", fährt zwischen die beiden zu fügenden Profilenden. Dieser Spiegel ist eine massive Metallplatte (oft aus Aluminiumguss), die elektrisch beheizt und präzise auf die Solltemperatur geregelt wird (bei Hart-PVC typischerweise 240 °C bis 260 °C).

Die Profilenden werden nun mit einem definierten Anwärmdruck gegen den Spiegel gefahren. Der Spiegel selbst ist mit einer Antihaft-Beschichtung (meist PTFE/Teflon-Folie) versehen, damit das aufschmelzende PVC nicht anhaftet. Die Hitze dringt für die Dauer der Anwärmzeit (z.B. 20-40 Sekunden) in das Material ein und plastifiziert es bis zu einer definierten Tiefe (z.B. 2-3 mm).

Phase 3: Die kritische Umstellzeit

Nach Erreichen der Solltiefe fahren die Profile minimal vom Spiegel zurück. Der Spiegel fährt blitzschnell (oft in < 2 Sekunden) aus der Fügezone heraus. Diese Umstellzeit muss extrem kurz sein. Kühlt die Schmelze an der Luft ab (Oxidation), bildet sich eine "Haut", welche die spätere molekulare Diffusion behindert und zu einer "kalten Naht" (mangelnde Festigkeit) führt.

Phase 4: Fügen und Abkühlen

Unmittelbar nachdem der Spiegel entfernt ist, fahren die beiden plastifizierten Profilenden mit hohem Fügedruck aufeinander.

1. Fügen: Dieser Druck presst die beiden Schmelzezonen zusammen, verdrängt Lufteinschlüsse und sorgt für die vollständige Durchmischung (Interdiffusion) der Polymerketten.

2. Materialverdrängung (Schweißraupe): Durch den Fügedruck wird überschüssiges, flüssiges Material kontrolliert aus der Fügezone herausgequetscht. Es bildet sich die charakteristische Schweißraupe (auch Schweißwulst genannt).

3. Abkühlen: Die Profile werden unter Druck (oder einem reduzierten Haltedruck) für die definierte Kühlzeit in den Spannbacken gehalten. In dieser Zeit kühlt die Schmelze unter die Glasübergangstemperatur ab und verfestigt sich. Ein zu frühes Entspannen würde durch die Schrumpfspannung des Kunststoffs zum sofortigen Aufreißen der Naht führen.

Die "Heilige Dreifaltigkeit": Temperatur, Zeit und Druck

Die Qualität einer Schweißnaht wird durch das exakte Zusammenspiel dieser drei Parameter definiert. Sie müssen für jedes Profilsystem (unterschiedliche Wandstärken, Kammeranzahl, Materialrezepturen) exakt ermittelt und in der Maschinensteuerung (SPS) als "Rezept" hinterlegt werden. Eine Abweichung von nur wenigen Grad bei der Temperatur oder wenigen Sekunden bei der Zeit kann über eine perfekte Verbindung und teuren Ausschuss entscheiden.

Die Schweißraupe (Schweißwulst): Qualitätsindiz und Notwendigkeit der Entfernung

Die Schweißraupe ist ein zweischneidiges Schwert. Einerseits ist sie ein wichtiges Qualitätsindiz: Eine gleichmäßig und voll ausgebildete Raupe signalisiert dem Bediener, dass der Prozess korrekt abgelaufen ist. Andererseits ist sie eine Herausforderung, da sie sowohl funktional (bei der Montage von Glas und Beschlägen) als auch ästhetisch (an den Sichtflächen) stört. Dies macht die zweite Kernkomponente der Anlage unverzichtbar.

---

Die zweite Kernkomponente: Der Eckputzautomat (Verputzmaschine)

Eine Kunststoffprofil-Schweißanlage ist nur so gut wie ihre Nachbearbeitung. Das Schweißen erzeugt die Verbindung, das "Putzen" (Reinigen) schafft die Funktion und Ästhetik.

Warum ist das "Verputzen" (Reinigen) unerlässlich?

Die Schweißraupe muss aus zwei Gründen entfernt werden:

1. Funktional (Innen): Die Raupe an der Innenseite des Rahmens (im Glasfalz, im Beschlagsfalz, in den Dichtungsnuten) würde die Montage der Glasscheibe, der Dichtungen und der Schließmechanismen (Beschläge) behindern oder unmöglich machen.

2. Ästhetisch (Außen): Die Raupe an den Außenseiten (Sichtflächen) ist optisch störend.

Funktionsweise eines CNC-Eckenreinigers

Der Eckputzautomat (oder CNC-Eckenreiniger) ist die zweite Hauptmaschine in der Linie. Der geschweißte Rahmen wird ihm (oft automatisch) zugeführt, gespannt und zentriert. Die Maschine fährt dann mit einer Vielzahl von Werkzeugen die frisch geschweißte Ecke ab:

• Abstechmesser (Oben/Unten): Entfernen die flache Raupe von den Sichtflächen.

• Innen-Eck-Messer (Falzmesser): Speziell geformte Messer, die die Schweißraupe aus den komplexen Geometrien der Innenecken (Glasfalz, Dichtungsnut) herausschneiden.

• Fräsaggregate (z.B. Konturfräser): Bei traditioneller Schweißung fräst ein Fräser, der der Außenkontur des Profils folgt, die äußere Schweißraupe ab und erzeugt die (später sichtbare) "Putznut".

• Bohrer/Nutstecher: Reinigen spezifische Funktionsnuten oder bohren z.B. Entwässerungslöcher.

Die Programmierung dieser CNC-Maschinen ist komplex, da sie die exakte Geometrie jedes einzelnen Profils kennen müssen.

---

Die Revolution in der Ästhetik: Die Nullfugen-Technologie

Die größte Innovation der letzten 15 Jahre im Anlagenbau war die Antwort auf eine ästhetische Herausforderung: farbige und folierte Profile.

Das Problem: Die "Putznut" bei farbigen Profilen

Der Marktanteil von weißen PVC-Profilen ist rückläufig, während Trendfarben (z.B. Anthrazitgrau) und Holzdekor-Folien boomen. Dies stellte die traditionelle Schweiß-Putz-Anlage vor ein massives Problem.

1. Das Dilemma: Der Fräser des Eckputzautomaten (siehe oben) entfernt nicht nur die Schweißraupe, sondern auch die darunterliegende Folie oder Farbschicht.

2. Das Ergebnis: Eine unschöne, blanke (oft weiße oder braune) "Putznut" an der Gehrung, die die hochwertige Optik komplett zerstört.

3. Die alte "Lösung": Ein teurer, manueller und fehleranfälliger Prozess: Das Nachkolorieren der Ecke mit einem speziellen Lackstift (Korrekturstift).

Die Lösung: Nullfugen-Technologie (V-Perfect / Nahtlos-Schweißen)

Die "Nullfugen"-Technologie (oft auch V-Perfect, Nahtlos-Schweißen oder konturfolgendes Schweißen genannt) löst dieses Problem, indem die Schweißraupe an den sichtbaren Außenseiten gar nicht erst unkontrolliert entsteht.

Technische Umsetzungen der Nullfuge

Es gibt unterschiedliche technische Ansätze, die oft kombiniert werden:

1. Mechanische Begrenzung (z.B. 0,2 mm): Die einfachste Form. Am Schweißspiegel oder an den Spannbacken sind Klingen oder Begrenzer angebracht, die die Schmelze beim Fügen auf ein Minimum (z.B. 0,2 mm) begrenzen. Es bleibt eine winzige, kaum sichtbare Naht.

2. Umformung/Verdrängung: Hochentwickelte Schweißautomaten nutzen bewegliche Werkzeuge (Schieber, Klingen), die das plastifizierte Material während des Fügeprozesses aktiv nach innen (in die Hohlkammern) oder in definierte, nicht sichtbare Bereiche (z.B. Dichtungsnut) verdrängen.

3. Thermisches Formen: Bei diesem Ansatz wird die Gehrung (der V-Schnitt) perfekt zusammengeführt. Speziell geformte, oft beheizte Werkzeuge "bügeln" die Ecke während des Abkühlvorgangs. Die Folie wird dabei an der Kante leicht umgeformt und trifft perfekt aufeinander.

Verändert die Nullfuge die Notwendigkeit des Putzens?

Ja und Nein. Die Nullfugen-Technologie macht das ästhetische Putzen (das Fräsen der Außenkontur) überflüssig. Der Eckputzautomat in der Anlage wird jedoch weiterhin für die funktionale Innenreinigung (Falze, Nuten) benötigt, da dorthin die Schmelze verdrängt wird. Die Anlage wird also nicht kürzer, aber der Prozess der Nacharbeit (Lackstift) entfällt komplett.

---

Typen von Schweißautomaten innerhalb der Anlage

Die "Anlage" wird durch die Leistungsfähigkeit ihres Herzstücks, des Schweißautomaten, definiert. Dessen "Kopfzahl" bestimmt die Produktivität.

Einkopf-Schweißmaschinen (1-Kopf)

Selten als "Anlage" im Linienverbund genutzt, eher als flexible Stand-Alone-Lösung.

• Vorteile: Geringste Anschaffungskosten, maximale Flexibilität für Sonderbau (Schrägfenster, Bögen).

• Nachteile: Sehr geringe Produktivität, Maßhaltigkeit des Rahmens hängt vom Bediener ab.

Zweikopf-Schweißmaschinen (2-Kopf)

Oft für spezielle Aufgaben oder mittlere Betriebe.

• Vorteile: Deutlich schneller als 1-Kopf, flexibler als 4-Kopf. Ideal zum Einschweißen von Mittelsprossen (Kämpfern).

• Nachteile: Für einen geschlossenen Rahmen sind immer noch mindestens zwei Arbeitsgänge nötig.

Vierkopf-Schweißmaschinen (4-Kopf) – Der Industriestandard

Die mit Abstand häufigste Basis für eine Kunststoffprofil-Schweißanlage.

• Funktionsweise: Vier Schweißaggregate sind im Quadrat angeordnet. Alle vier Profile des Rahmens werden eingelegt, und alle vier Ecken werden simultan in einem einzigen Arbeitsgang geschweißt.

• Vorteile: Extrem hohe Produktivität (Taktzeiten oft unter 3 Minuten pro Rahmen). Unübertroffene Präzision, Maßhaltigkeit und Winkelgenauigkeit, da der Rahmen als Ganzes gespannt und gefügt wird.

• Nachteile: Hohe Investitionskosten, geringere Flexibilität bei Sonderwinkeln (obwohl moderne Maschinen auch dies oft variabel beherrschen).

Sechs- und Achtkopf-Maschinen (6-Kopf / 8-Kopf)

Die Hochleistungsklasse für die Massenproduktion.

• Funktionsweise: Eine Sechskopf-Maschine kann einen Rahmen inklusive eines fest eingeschweißten Kämpfers (Mittelsprosse) in einem Zyklus fertigen. Achtkopf-Maschinen können zwei kleinere Flügelrahmen gleichzeitig schweißen.

• Vorteile: Höchster möglicher Output pro Zeiteinheit.

• Nachteile: Extrem hohe Investition, sehr geringe Flexibilität.

---

Qualitätssicherung, Wartung und Betriebssicherheit (CE-Konformität)

Eine Kunststoffprofil-Schweißanlage ist ein komplexes System, das nur dann zuverlässig funktioniert, wenn es perfekt kalibriert und gewartet ist.

Typische Fehlerquellen im Schweißprozess (Fehleranalyse)

Die Qualitätssicherung im Schweißprozess zielt darauf ab, drei Hauptfehler zu vermeiden:

• "Kalte Naht" (Mangelnde Festigkeit): Die Naht bricht bei geringer Belastung (Bruchtest). Die Bruchfläche sieht spröde oder "kristallin" aus, nicht zäh-faserig.

  • Ursache: Temperatur zu niedrig, Anwärmzeit zu kurz oder (sehr häufig) Umstellzeit zu lang (Schmelze an der Luft abgekühlt).

• "Verbrannte Naht" (Optischer Mangel): Das PVC an der Naht verfärbt sich (gelb/braun) und wird spröde.

  • Ursache: Temperatur zu hoch oder Anwärmzeit zu lang. Das Material zersetzt sich thermisch.

• "Winkelfehler/Verzug" (Maßfehler): Der fertige Rahmen ist nicht exakt 90 Grad oder die Maße stimmen nicht.

  • Ursache: Anlage mechanisch dejustiert (nicht exakt kalibriert), Profile falsch gespannt (z.B. durch verschmutzte Konturbacken), Kühlzeit zu kurz (Rahmen verzieht sich beim Entnehmen).

Die Bedeutung der "Profilrezepte" (Parameter-Management)

Jedes Profilsystem (von unterschiedlichen Systemgebern) hat eine andere Geometrie, Wandstärke und Materialrezeptur. Ein 7-Kammer-System schweißt anders als ein 3-Kammer-System. Eine moderne Anlage muss hunderte dieser "Rezepte" (Temperatur, Zeit, Druck) speichern und abrufen können, um eine gleichbleibende Qualität zu gewährleisten.

Regelmäßige Wartung: PTFE-Folien, Spannwerkzeuge, Führungen

Die häufigsten Fehlerquellen sind Verschleiß und Verschmutzung.

• PTFE (Teflon): Die Antihaftbeschichtung (meist eine Folie) der Schweißspiegel ist das wichtigste Verschleißteil. Sie muss täglich kontrolliert und gereinigt werden. Anhaftungen von verbranntem PVC führen zu schlechter Wärmeübertragung und optischen Mängeln. Die Folie muss regelmäßig gewechselt werden.

• Spannbacken (Konturbacken): PVC-Staub und Späne setzen sich in den Konturen fest. Das Profil liegt nicht mehr exakt an, was zu Maßfehlern führt.

• Führungen und Pneumatik/Hydraulik: Alle beweglichen Teile müssen leichtgängig und präzise sein.

Die unverzichtbare CE-Konformität: Schutz für Mensch und Betrieb

Eine industrielle Schweißanlage birgt erhebliche Risiken: Temperaturen über 250 °C, hohe Drücke (oft mehrere Tonnen Fügekraft) und sich schnell bewegende, schwere Baugruppen. Die Einhaltung der europäischen Maschinenrichtlinie (CE-Konformität) ist daher nicht verhandelbar.

Dazu gehören Schutzeinhausungen, Lichtschranken, Zweihandbedienungen (beim Einlegen) und redundante Not-Halt-Systeme. Gerade bei der Abnahme oder Modernisierung solcher Industrieanlagen ist höchste Expertise gefragt. Basierend auf unserer fundierten Erfahrung aus unzähligen Kundeninstallationen, legen wir bei Evomatec größten Wert darauf, dass alle Überprüfungen und Wartungen die Aspekte der CE-Sicherheit und der Fertigungsqualität minutiös abdecken.

---

Wirtschaftlichkeitsbetrachtung: Kosten, Amortisation (ROI) und Effizienz

Die Anschaffung einer kompletten Kunststoffprofil-Schweißanlage ist eine der größten Einzelinvestitionen für einen Fertigungsbetrieb.

Investitionskosten (CAPEX): Von der Einkopf-Maschine zur vollautomatisierten Linie

Die Preisspanne ist gewaltig und hängt von der Kopfzahl, dem Automatisierungsgrad (manuelle Übergabe vs. automatische Linie) und der Technologie (Nullfuge ja/nein) ab:

• Neue, hochwertige Einkopf-Maschinen (winklverstellbar): ca. 15.000 – 30.000 Euro.

• Neue Zweikopf-Maschinen: ca. 35.000 – 70.000 Euro.

• Neue Vierkopf-Schweißmaschinen (Standard, traditionell): ca. 90.000 – 160.000 Euro.

• Integrierte Schweiß-Putz-Anlage (4-Kopf, traditionell): ca. 180.000 – 250.000 Euro.

• Integrierte Schweiß-Putz-Anlage (4-Kopf, Nullfuge, Automatisierung): 250.000 – 500.000 Euro oder mehr.

Betriebskosten (OPEX): Energie, Personal und Verschleißteile

Die Investition ist nur ein Teil der Gleichung. Laufende Kosten umfassen:

• Energie: Das Aufheizen der massiven Schweißspiegel (vier oder mehr) ist der größte Energiefresser. Moderne Anlagen haben optimierte Heizzyklen, aber der Bedarf bleibt signifikant.

• Personal: Hier liegt die größte Ersparnis. Eine automatisierte Anlage (Linie) benötigt nur einen Bediener für das Beschicken und Überwachen, während die gleiche Produktion auf Einkopf-Maschinen ein Vielfaches an Personal binden würde.

• Verschleißteile: Regelmäßiger Wechsel von PTFE-Folien, Messern und Fräsern am Eckputzautomaten.

Amortisationsrechnung (ROI): Ein Praxisbeispiel

Ein Betrieb möchte 60 Fenstereinheiten (Rahmen) pro Tag (8-Stunden-Schicht) fertigen.

• Szenario 1: Einkopf-Maschine

  • Ein Zyklus pro Ecke: ca. 3-4 Minuten (inkl. Handling).

  • Pro Rahmen (4 Ecken): ca. 12-16 Minuten.

  • Für 60 Rahmen: 720 - 960 Minuten.

  • Ergebnis: Nicht in einer 8-Stunden-Schicht (480 Min.) mit einer Maschine schaffbar. Es bräuchte mindestens zwei Maschinen und zwei Bediener, plus Personal für das manuelle Verputzen.

• Szenario 2: Vierkopf-Anlage (Schweiß-Putz-Linie)

  • Ein Zyklus pro Rahmen (4 Ecken simultan): ca. 3 Minuten (inkl. Handling).

  • Für 60 Rahmen: 180 Minuten.

  • Ergebnis: Die Anlage ist nur ca. 3 Stunden ausgelastet. Ein Bediener schafft die 60 Einheiten problemlos.

  • Vorteil: Die Anlage hat Kapazitätsreserven für über 150 Einheiten pro Schicht.

Die Investition in die Vierkopf-Anlage amortisiert sich hier extrem schnell, allein durch die Einsparung von 2-3 Arbeitskräften (Schweißen + Putzen) und der massiven Steigerung des Outputs.

Neukauf vs. Gebrauchtmarkt: Chancen und Risiken

Der Gebrauchtmarkt ist eine valide Option für Betriebe mit kleinerem Budget. Jedoch birgt er Risiken:

• Mechanischer Verschleiß: Führungen und Spindeln können ausgeschlagen sein, was zu Maßungenauigkeiten führt.

• Veraltete Steuerung: Ersatzteile für alte SPS-Generationen sind oft nicht mehr verfügbar.

• Technologie: Gebrauchte Anlagen bieten selten Nullfugen-Technologie.

• Sicherheit: Oft entsprechen alte Anlagen nicht mehr den aktuellen CE-Sicherheitsstandards.

Gerade bei Gebrauchtmaschinen ist Expertise gefragt. Dank unseres tiefgreifenden Wissens aus einer Vielzahl von Kundenprojekten können wir sicherstellen, dass jede Inspektion einer Altanlage mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt wird, um Fehlinvestitionen zu vermeiden.

---

Die Zukunft der Kunststoffprofil-Schweißanlage: Industrie 4.0

Die Entwicklung ist nicht abgeschlossen. Die Trends der "Smart Factory" prägen die nächste Generation dieser Anlagen.

Vernetzung und "Smart Factory"

Die Schweiß-Putz-Linie ist keine Insel mehr. Sie ist voll integriert in die digitale Produktionsplanung (ERP/PPS). Ein Barcode-Scanner am Einlauf liest das Profil-Etikett, und die Anlage (Schweißgerät und Putzgerät) lädt automatisch das korrekte "Rezept" (Parameter und Putzkonturen) und stellt die Maße ein.

Predictive Maintenance (Vorausschauende Wartung) und Fernservice

Moderne Anlagen überwachen sich selbst. Sie zählen die Zyklen der PTFE-Folie und melden, wann ein Wechsel nötig ist, bevor die Qualität leidet (Predictive Maintenance). Über eine Online-Anbindung können Servicetechniker (z.B. von Evomatec) per Ferndiagnose auf die Steuerung zugreifen, Fehler analysieren und oft direkt beheben, ohne teure Anfahrtszeiten.

Robotik und die "mannlose" Schweißzelle

Der nächste Schritt ist die Vollautomatisierung. Roboterarme legen die Profile von der Säge in die Schweißmaschine ein, entnehmen den fertigen Rahmen, übergeben ihn an den Eckputzautomaten und stapeln ihn auf Transportwagen.

Energieeffizienz und Nachhaltigkeit (Schweißen von Rezyklaten)

Angesichts steigender Energiekosten wird die Effizienz der Heizelemente optimiert (z.B. schnellere Aufheizzeiten, bessere Isolierung). Ein weiterer Trend ist die prozesssichere Verschweißung von Profilen mit Rezyklatkern. Diese Profile (außen Neumaterial, innen Recycling-PVC) haben ein anderes Schmelzverhalten und stellen hohe Anforderungen an die Temperaturregelung.

KI-gestützte Prozessoptimierung und Qualitätskontrolle

Die Zukunft ist die selbstoptimierende Anlage. Kamerasysteme (optische Inspektion) könnten die Bildung der Schweißraupe oder die fertige Nullfuge in Echtzeit überwachen. Eine Künstliche Intelligenz (KI) könnte Abweichungen (z.B. durch eine fehlerhafte Materialcharge) erkennen und die Schweißparameter während des Prozesses dynamisch nachjustieren, um ein perfektes Ergebnis zu garantieren.

---

Auswahl der richtigen Anlage: Eine strategische Entscheidung

Die Investition in eine Kunststoffprofil-Schweißanlage ist eine komplexe Entscheidung, die die Wettbewerbsfähigkeit eines Betriebs für ein Jahrzehnt und mehr definiert.

Bedarfsanalyse: Stückzahl, Flexibilität, Ästhetik

Die Auswahl hängt von drei Hauptfaktoren ab:

1. Stückzahl (Produktivität): Wie viele Einheiten pro Schicht? Dies definiert die Kopfzahl (1, 2 oder 4) und den Automatisierungsgrad (Stand-Alone vs. Linie).

2. Flexibilität: Werden viele Sonderformen (Schrägen, Bögen) oder Standard-Rechtecke gefertigt?

3. Ästhetik (Marktpositionierung): Werden farbige/folierte Profile verarbeitet? Dann ist die Nullfugen-Technologie heute fast ein Muss.

Die Bedeutung eines erfahrenen Systempartners

Die Auswahl der richtigen Anlage und deren Integration in bestehende Abläufe (Säge, Beschlagmontage, Logistik) erfordert tiefes Prozessverständnis. Ein erfahrener Partner wie Evomatec analysiert nicht nur die Maschinen selbst, sondern den gesamten Workflow, um Engpässe zu vermeiden.

Unsere langjährige Erfahrung aus einer Vielzahl von Kundenprojekten ermöglicht es uns, bei der Planung und Abnahme neuer Anlagen zu garantieren, dass alle Inspektionen stets mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt werden. Dies sichert nicht nur einen reibungslosen Start, sondern auch die Langlebigkeit und Sicherheit der Investition.

---

FAQ – Häufig gestellte Fragen zur Kunststoffprofil-Schweißanlage

Was ist der Unterschied zwischen einer Schweißmaschine und einer Schweißanlage?

Eine Schweißmaschine (z.B. eine Vierkopf-Schweißmaschine) ist die einzelne Komponente, die den thermischen Fügeprozess durchführt. Eine Schweißanlage (oder Schweiß-Putz-Linie) ist das integrierte Gesamtsystem. Sie besteht mindestens aus der Schweißmaschine, einer Transport- und Kühlstrecke sowie dem nachgelagerten Eckputzautomaten (Verputzmaschine), der die Schweißnähte reinigt.

Was bedeutet "Nullfuge" und brauche ich das?

"Nullfuge" (auch V-Perfect) ist eine moderne Schweißtechnologie, die eine optisch nahtlose Ecke ohne die sonst übliche, sichtbare Schweißraupe (Schweißwulst) erzeugt. Wenn Sie ausschließlich weiße Profile verarbeiten, ist es ein "Nice-to-have". Wenn Sie jedoch farbige oder folierte Profile (z.B. Holzoptik, Anthrazit) herstellen, ist die Nullfugen-Technologie heute ein entscheidender Wettbewerbsvorteil. Sie eliminiert den zeitaufwendigen und teuren Prozess der manuellen Nachkolorierung mit Lackstiften und liefert eine überlegene Ästhetik.

Wie lange dauert ein kompletter Zyklus einer Schweißanlage?

Die Taktzeit wird durch die Schweißmaschine bestimmt. Ein kompletter Schweißzyklus (Spannen, Heizen, Fügen, Kühlen) bei einer modernen Vierkopf-Maschine für einen Standard-Fensterrahmen dauert typischerweise zwischen 1,5 und 3 Minuten. Der nachfolgende Eckputzautomat muss so ausgelegt sein, dass er die vier Ecken innerhalb dieser Taktzeit reinigen kann, damit kein Engpass entsteht.

---

---

Kostenlose Beratung anfordern Hier klicken
