शीट मेटल प्रोसेसिंग & शीट मेटल फॉर्मिंग के लिए ट्रांसफर टूल्स

‹ ›

शीट मेटल प्रोसेसिंग और शीट मेटल फॉर्मिंग के लिए ट्रांसफर टूल्स

ट्रांसफर टूल्स औद्योगिक शीट मेटल प्रोसेसिंग और शीट मेटल फॉर्मिंग में स्थापित मानक हैं, जब बड़े, जटिल शीट मेटल पार्ट्स को उच्च मात्रा में कई स्टेशनों के माध्यम से प्रोसेस-सेफ तरीके से निर्मित करना आवश्यक हो. आधुनिक प्रेस शॉप्स में ट्रांसफर टूल्स सटीक फॉर्मिंग टेक्नोलॉजी को नियंत्रित पार्ट-हैंडलिंग के साथ जोड़ते हैं, ताकि ड्रॉइंग, री-ड्रॉइंग, ट्रिमिंग, पंचिंग और कैलिब्रेटिंग स्पष्ट रूप से परिभाषित प्रोसेस स्टेप्स में स्थिर और दोहराव योग्य तरीके से पूरे हों. इसी कारण ट्रांसफर कॉन्सेप्ट्स विशेष रूप से वहाँ उपयोग किए जाते हैं जहाँ पारंपरिक प्रोग्रेसिव डाई अपनी सीमाओं तक पहुँच जाती है, उदाहरण के लिए पार्ट का आकार, फॉर्मिंग की गहराई, संवेदनशील सतहें या मैटेरियल फ्लो में जटिल दिशा परिवर्तन के कारण. Evomatec शीट मेटल फॉर्मिंग के लिए ट्रांसफर टूल्स इस लक्ष्य के साथ विकसित और निर्मित करता है कि प्रोसेस कैपेबिलिटी, टूल लाइफ और सीरीज़ क्वालिटी को एक आर्थिक समग्र सिस्टम में जोड़ा जा सके.

ट्रांसफर टेक्नोलॉजी का सही मूल्यांकन करने के लिए केवल टूल को नहीं, बल्कि पूरी प्रोसेस चेन को देखना होता है. क्योंकि ट्रांसफर प्रक्रिया हमेशा टूल डिजाइन, प्रेस टेक्नोलॉजी, ट्रांसफर हैंडलिंग या रोबोट हैंडलिंग, ल्यूब्रिकेशन, ब्लैंक लॉजिस्टिक्स, सेंसर टेक्नोलॉजी, क्वालिटी इंस्पेक्शन और मेंटेनेंस के बीच समन्वय का परिणाम होती है. निर्णायक लाभ यह है कि हर स्टेशन की एक स्पष्ट जिम्मेदारी होती है और उसे लक्षित रूप से ऑप्टिमाइज़ किया जा सकता है, बिना एक ही टूल में समझौते करने के लिए मजबूर हुए. इससे प्रोसेस में पारदर्शिता बढ़ती है, रूट-कॉज़ एनालिसिस आसान होती है, और महत्वपूर्ण क्वालिटी फीचर्स को ठीक उन बिंदुओं पर सुरक्षित किया जा सकता है जहाँ वे बनते हैं. अनेक ग्राहक परियोजनाओं में Evomatec संरचित स्वीकृतियों और स्पष्ट रूप से दस्तावेज़ीकृत परीक्षण प्रक्रियाओं पर भरोसा करता है, ताकि इंस्पेक्शन्स अत्यधिक सावधानी के साथ किए जाएँ और क्वालिटी लक्ष्य तथा CE-कम्प्लायंट सेफ्टी पूरे उत्पादन परिवेश में विश्वसनीय रूप से बनाए रखी जा सके.

ट्रांसफर टूल्स की परिभाषा और मूल सिद्धांत

व्यवहार में ट्रांसफर टूल्स का अर्थ

ट्रांसफर टूल्स से आशय एक मल्टी-स्टेशन टूल सॉल्यूशन से है, जिसमें किसी पार्ट को एक प्रेस के भीतर या एक परिभाषित प्रेस लाइन के माध्यम से एक स्टेशन से दूसरे स्टेशन तक ट्रांसपोर्ट किया जाता है. स्टेशनों के बीच पार्ट की गति किसी लगातार चलने वाले बेल्ट के माध्यम से नहीं, बल्कि एक ट्रांसफर मेकैनिज़्म द्वारा होती है, जो वर्कपीस को लक्षित रूप से पकड़ता है, उठाता है, गाइड करता है, पोज़िशन करता है और रखता है. डिज़ाइन के अनुसार ट्रांसफर टूल्स एक ही प्रेस में एकीकृत मल्टी-स्टेशन टूल के रूप में चल सकते हैं या प्रेसों के बीच सिंक्रोनाइज़्ड ट्रांसफर के साथ टूल सिस्टम के रूप में. निर्णायक बात यह है कि ब्लैंक या प्री-फॉर्म को हर स्ट्रोक के बाद नियंत्रित रूप से री-पोज़िशन किया जाए, ताकि हर स्टेशन एक परिभाषित फॉर्मिंग, कटिंग या कैलिब्रेशन टास्क निभा सके.

आमतौर पर ट्रांसफर प्रक्रियाएँ ड्रॉ स्टेशन, री-ड्रॉ स्टेशन्स, ट्रिम और कट-ऑफ स्टेशन्स, पंच और फॉर्मिंग कॉम्बिनेशन्स तथा एक अंतिम कैलिब्रेशन स्टेशन और आउटफीड/स्टैकिंग स्टेशन के क्रम से बनी होती हैं. ट्रांसफर यह सुनिश्चित करता है कि पार्ट हर चरण में दोहराव योग्य तरीके से रेफरेंस किया जाए. यही परिभाषित लोकेशन डायमेंशनल एक्यूरेसी, होल पैटर्न एक्यूरेसी, एज क्वालिटी और दोहराए जा सकने वाले फंक्शनल सरफेसेज़ के लिए एक प्रमुख कुंजी है.

प्रोग्रेसिव और टैंडम से अंतर

ट्रांसफर टूल्स को अक्सर प्रोग्रेसिव डाई या टैंडम टूल्स के साथ मिला दिया जाता है, जबकि प्रोसेस लॉजिक स्पष्ट रूप से अलग है. एक प्रोग्रेसिव डाई स्ट्रिप-बाउंड होती है. स्ट्रिप स्टेप-बाय-स्टेप आगे बढ़ती है और ब्लैंक को कैरियर ब्रिजेस के माध्यम से कई स्टेशनों से गुज़ारती है. यह बहुत कुशल है, लेकिन तब सीमाओं पर पहुँच जाती है जब पार्ट बड़े हों, डीप-ड्रॉन हों, संवेदनशील हों या ज्योमेट्री इतनी जटिल हो कि उन्हें स्ट्रिप पर सुरक्षित रूप से गाइड नहीं किया जा सके या वे किसी फॉर्मिंग स्टेप के बाद स्थिर रूप से आगे ट्रांसपोर्ट न हो सकें.

टैंडम टूल्स प्रोसेस स्टेप्स को अलग-अलग टूल्स में बाँटते हैं, जो अलग स्टेशनों या प्रेसों में काम करते हैं. पार्ट्स को हर स्ट्रोक के बाद निकाला जाता है और अगले स्टेशन तक ट्रांसपोर्ट किया जाता है, अक्सर रोबोट हैंडलिंग या ट्रांसफर ऐक्सिस द्वारा, कभी-कभी मैन्युअली भी. ट्रांसफर टूल्स इन दोनों के बीच स्थित होते हैं. वे स्टेशन-बेस्ड प्रोसेस चेन को एक ट्रांसफर प्रेस या प्रेस लाइन के भीतर एकीकृत, अत्यधिक सटीक हैंडलिंग के साथ जोड़ते हैं. इस प्रकार वे चुनौतीपूर्ण पार्ट्स के लिए उच्च मात्रा, नियंत्रित पार्ट गाइडेंस और उच्च प्रोसेस स्टेबिलिटी को एक साथ लाते हैं.

सीरीज़ प्रोडक्शन में ट्रांसफर टूल्स क्यों हावी हैं

मास प्रोडक्शन में, विशेषकर ऑटोमोटिव में, हर सेकंड की टैक्ट टाइम महत्वपूर्ण है, लेकिन उससे भी अधिक महत्वपूर्ण है बिना आश्चर्य के स्थिर गुणवत्ता. ट्रांसफर टूल्स इसलिए हावी हैं क्योंकि वे बड़े फॉर्म्ड पार्ट्स को उच्च गति पर बना सकते हैं, बिना लोकेशन गाइडेंस, पार्ट हैंडलिंग और प्रोसेस विंडो को संयोग पर छोड़े. खासकर बॉडी और स्ट्रक्चरल पार्ट्स में, जहाँ फंक्शनल सरफेसेज़, क्रैश आवश्यकताएँ और असेंबली रेफरेंसेज़ को बिल्कुल फिट होना चाहिए, ट्रांसफर लॉजिक अधिक नियंत्रित क्षमता प्रदान करता है. Evomatec ट्रांसफर कॉन्सेप्ट्स को एक समग्र सिस्टम के रूप में इंटीग्रेट करता है, जिसमें टूल, हैंडलिंग और क्वालिटी एश्योरेंस को साथ में सोचा जाता है. कई ग्राहक परियोजनाओं से दीर्घकालिक अनुभव के आधार पर इंस्पेक्शन्स और रिलीज़ ऐसे व्यवस्थित किए जाते हैं कि गुणवत्ता और CE-कम्प्लायंट सेफ्टी को ट्रेस करने योग्य और स्थायी रूप से बनाए रखा जा सके.

ट्रांसफर टूल्स का ऐतिहासिक विकास

हैंड ट्रांसफर से हाई-ऑटोमेटेड ट्रांसफर प्रेस तक

कई चरणों में पार्ट्स को आकार देने का मूल विचार आधुनिक प्रेस टेक्नोलॉजी से भी पुराना है. शुरुआती मल्टी-स्टेज प्रक्रियाएँ अक्सर मैन्युअली की जाती थीं. बढ़ती मात्रा और बढ़ती पार्ट जटिलता के साथ यह न तो टैक्ट-टाइम के लिए उपयुक्त था और न ही प्रोसेस-स्टेबल. विकास ने मैकेनिकल ट्रांसफर ऐक्सिस तक, और बाद में सर्वो-इलेक्ट्रिक ट्रांसफर सिस्टम्स तक पहुँचाया, जो स्ट्रोक, फीड, क्रॉस और रोटेशन ऐक्सिस में मूवमेंट को सटीक रूप से सिंक्रोनाइज़ कर सकते हैं.

साथ ही फॉर्मिंग सिमुलेशन की क्षमताएँ बढ़ीं. स्प्रिंगबैक कैलकुलेशन, हाई-स्ट्रेंथ स्टील्स के लिए मैटेरियल मॉडल्स और डिजिटल माप व परीक्षण विधियों ने ट्रांसफर प्रक्रियाओं को अधिक व्यवस्थित बनाया. स्टेशन्स को फंक्शनल रूप से अधिक स्पष्ट अलग किया गया और प्रोसेस विंडोज़ को अधिक परिभाषित तरीके से डिज़ाइन किया जा सका. आज ट्रांसफर टूल्स उच्च-इंटीग्रेटेड प्रोडक्शन सिस्टम्स हैं, जो डिजाइन, निर्माण, Tryout, सीरीज़ वैलिडेशन और मेंटेनेंस को जोड़ते हैं.

मैटेरियल्स और लाइटवेट डिजाइन का प्रभाव

एक प्रमुख ड्राइवर मैटेरियल्स का बदलाव था. हाई-स्ट्रेंथ स्टील्स और क्रैश-रेलेवेंट स्ट्रक्चरल पार्ट्स के लिए बढ़ती आवश्यकताओं ने अधिक स्प्रिंगबैक, संकरी प्रोसेस विंडोज़ और नियंत्रित इंटरमीडिएट स्टेजेज़ की बढ़ी हुई मांग पैदा की. ट्रांसफर टूल्स यहाँ आवश्यक संरचना प्रदान करते हैं. फॉर्मिंग डिग्रीज़ को चरणबद्ध तरीके से बनाया जाता है, इंटरमीडिएट स्टेट्स को स्थिर किया जाता है और क्रिटिकल ज़ोन्स को लक्षित रूप से री-फॉर्म और कैलिब्रेट किया जाता है. Evomatec सुरक्षित ऑपरेशन और दस्तावेज़ीकृत प्रमाण के लिए आवश्यकताओं को ध्यान में रखता है, ताकि सीरीज़ रैंप-अप और रनिंग ऑपरेशन में परीक्षण अत्यधिक सावधानी से हों और CE-कम्प्लायंट सेफ्टी स्पष्ट रूप से सुरक्षित रहे.

ट्रांसफर टूल्स की तकनीकी बुनियाद

टूल स्ट्रक्चर और स्टेशन लॉजिक

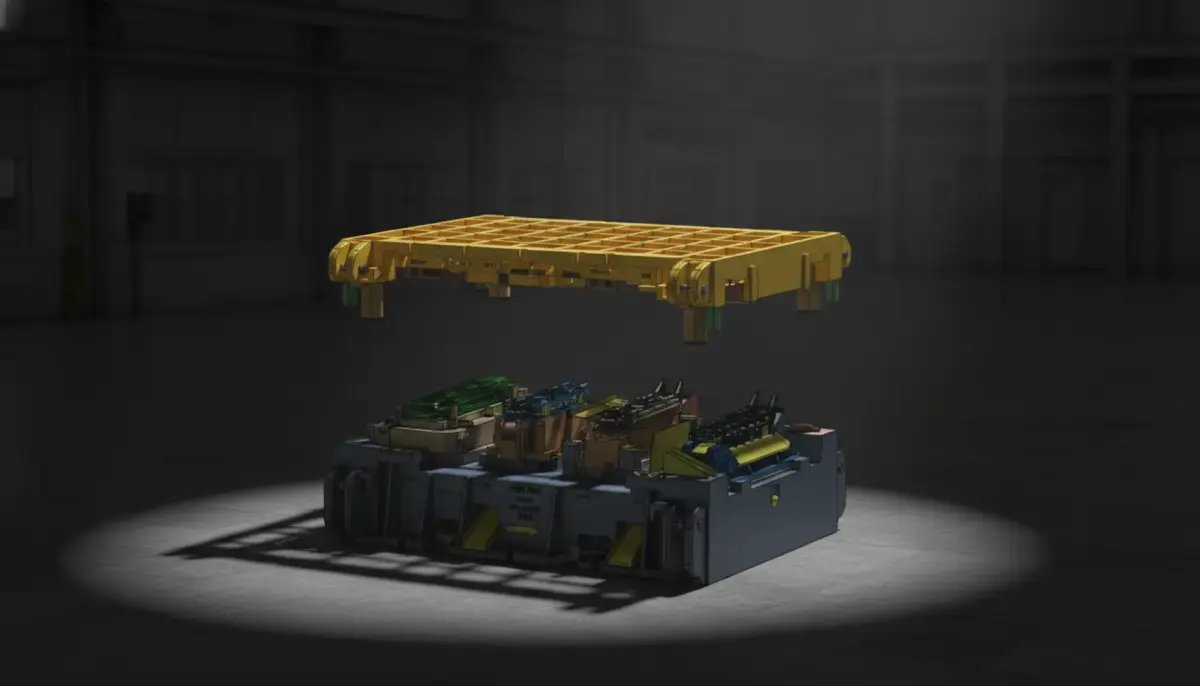

एक ट्रांसफर टूल मूल रूप से एक स्टेशन चेन है, जो हर प्रोसेस टास्क को अलग से ऑप्टिमाइज़ करती है. सामान्य स्टेशन ड्रॉइंग, री-ड्रॉइंग, इंटरमीडिएट ट्रिम, पंच ऑपरेशन्स, कैलिब्रेटिंग और फाइनल ट्रिम हैं. स्टेशन लॉजिक पार्ट-स्पेसिफिक होता है, लेकिन मूल सिद्धांत में स्थिर रहता है. जटिलता को वितरित किया जाता है, प्रोसेस विंडोज़ को प्रत्येक स्टेशन पर स्थिर किया जाता है, और अंतिम गुणवत्ता सभी चरणों के समन्वय से बनती है.

मैटेरियल फ्लो, ब्लैंकहोल्डर गाइडेंस और ड्रॉ गेप

चुनौतीपूर्ण फॉर्म्ड पार्ट्स में मैटेरियल फ्लो क्रैक-फ्री, रिंकल-फ्री, सतह गुणवत्ता और डायमेंशनल एक्यूरेसी तय करता है. ब्लैंकहोल्डर फोर्सेस, ड्रॉ रेडियस, ड्रॉ गेप और ल्यूब्रिकेशन इस तरह डिज़ाइन किए जाते हैं कि सीरीज़ के भीतर मैटेरियल प्रॉपर्टी वेरिएशन्स को कम्पेन्सेट किया जा सके. खासकर हाई-स्ट्रेंथ स्टील्स में यह आवश्यक है, क्योंकि प्रोसेस विंडो में मार्जिन छोटे होते हैं.

स्प्रिंगबैक एक मुख्य विषय

स्प्रिंगबैक डायमेंशनल एक्यूरेसी और असेंबली क्षमता को प्रभावित करता है. ट्रांसफर प्रक्रियाएँ यहाँ संरचनात्मक लाभ देती हैं. स्प्रिंगबैक को केवल ड्रॉ टूल में कम्पेन्सेट नहीं किया जाता, बल्कि अलग कैलिब्रेशन और री-फॉर्म स्टेजेज़ के माध्यम से घटाया जाता है. इससे एक मजबूत प्रोसेस चेन बनती है जो एक ही परफेक्ट फॉर्मिंग स्टेप पर निर्भर नहीं रहती.

कटिंग, ट्रिमिंग, पंचिंग और एज क्वालिटी

कई पार्ट्स संयुक्त फॉर्मिंग-कटिंग पार्ट्स होते हैं. होल पैटर्न्स, कॉन्टूर्स और फंक्शनल एजेज़ को सटीक बनना चाहिए. ट्रांसफर टूल्स में कटिंग, ट्रिमिंग और पंचिंग के लिए सर्वोत्तम समय चुना जा सकता है, अक्सर स्थिर फॉर्मिंग के बाद. एज क्वालिटीकटिंग क्लीयरेंस, टूल रिगिडिटी और कटिंग एज कंडीशन द्वारा निर्धारित होती है. कटिंग क्षेत्रों का स्पष्ट विभाजन मेंटेनेंस, री-शार्पनिंग और रिपेयर को आसान बनाता है.

ट्रांसफर मैकेनिक्स और पार्ट हैंडलिंग

ट्रांसफर टूल्स में हैंडलिंग निर्णायक क्यों है

ट्रांसफर क्वालिटी एश्योरेंस का हिस्सा है. यदि पार्ट को स्टेशनों के बीच स्थिर रूप से पकड़ा और दोहराव योग्य तरीके से पोज़िशन नहीं किया जाता, तो लोकेशन डिविएशन्स, कटिंग ऑपरेशन्स में ऑफसेट्स, डायमेंशन समस्याएँ और अधिक वियर उत्पन्न होते हैं. इसलिए ग्रिप पॉइंट्स, रेफरेंसेज़ और प्लेसमेंट कॉन्सेप्ट्स को इस तरह डिज़ाइन करना चाहिए कि वे प्रोसेस वेरिएशन को टॉलरट करें और साथ ही रेफरेंस लोकेशन को स्थिर रूप से सुरक्षित करें.

ग्रिपर डिजाइन, रेफरेंसिंग और प्लेसमेंट कॉन्सेप्ट

एक पेशेवर ट्रांसफर कॉन्सेप्ट में परिभाषित ग्रिप पॉइंट्स, मॉनिटर किए गए ग्रिपिंग प्रिंसिपल्स, स्थिर रेफरेंसिंग सरफेसेज़, दोहराए जा सकने वाले प्लेसमेंट कॉन्सेप्ट्स तथा आवश्यकता होने पर रोटेशन या फ्लिपिंग मूवमेंट्स शामिल होते हैं. पार्ट जितना अधिक जटिल होगा, टूल डिजाइन और हैंडलिंग के बीच समन्वय उतना ही अधिक महत्वपूर्ण होगा.

व्यवहार में ट्रांसफर टूल्स: विशिष्ट प्रोसेस अनुक्रम

ब्लैंक की उपलब्धता और मैटेरियल लॉजिस्टिक्स

एक स्थिर प्रोसेस चेन ब्लैंक लॉजिस्टिक्स से शुरू होती है. ब्लैंक्स को परिभाषित गुणवत्ता, सतह और ल्यूब्रिकेशन स्थिति में उपलब्ध कराना होता है. मैटेरियल ट्रेसिंग, बैच मार्किंग और प्रोसेस-नियर टेस्ट फीचर्स ऐसी त्रुटियों को कम करते हैं जो अन्यथा तुरंत क्रैक्स, रिंकल्स या सतह दोषों के रूप में दिखाई देती हैं. Evomatec ग्राहकों को ऐसी टेस्ट और रिलीज़ प्रक्रियाएँ बनाने में समर्थन देता है, ताकि इंस्पेक्शन्स लगातार अत्यधिक सावधानी के साथ हों और CE-कम्प्लायंट सेफ्टी दस्तावेज़ीकृत रहे.

ड्रॉइंग और प्री-फॉर्मिंग

पहला फॉर्मिंग स्टेज एक स्थिर प्री-फॉर्म बनाता है. लक्ष्य एक नियंत्रित इंटरमीडिएट स्टेट है जो आगे की ऑपरेशन्स के लिए मैटेरियल फ्लो तैयार करता है. ब्लैंकहोल्डर फोर्स, ड्रॉ रेडियस और ल्यूब्रिकेशन प्रोसेस स्टेबिलिटी निर्धारित करते हैं.

री-ड्रॉइंग, फॉर्म पासेज और इंटरमीडिएट ट्रिम

आगे के स्टेशन फॉर्मिंग डिग्री बढ़ाते हैं, फ्लैंजेस को स्थिर करते हैं, लोकल रेडियस बनाते हैं और इंटरमीडिएट ट्रिम के माध्यम से मैटेरियल ओवरफ्लो परिभाषित करते हैं. इस चरण में अक्सर तय होता है कि बाद में डायमेंशनल एक्यूरेसी और शेप एक्यूरेसी को मजबूती से प्राप्त किया जा सकेगा या नहीं.

ट्रिमिंग, पंचिंग, फाइनल ट्रिम

जैसे ही ज्योमेट्री स्थिर होती है, कटिंग ऑपरेशन्स आते हैं. होल पैटर्न्स और अंतिम कॉन्टूर्स उस स्थिति में बनाए जाते हैं जिसमें पार्ट लोकेशन- और शेप-स्टेबल हो. इससे रिपीटेबिलिटी और एज क्वालिटी बेहतर होती है और कटिंग एजेज़ का प्लान्ड मेंटेनेंस आसान होता है.

कैलिब्रेटिंग और फाइनल वैलिडेशन

अंतिम स्टेशन परिभाषित कैलिब्रेशन कॉन्टूर्स के माध्यम से फंक्शनल सरफेसेज़ और अंतिम ज्योमेट्री सेट करता है. यहाँ स्प्रिंगबैक कम किया जाता है और असेंबली क्षमता सुरक्षित की जाती है. Evomatec इसके लिए दस्तावेज़ीकृत टेस्ट और स्वीकृति प्रक्रियाएँ स्थापित करता है, जो परियोजना अनुभव के आधार पर इस तरह बनाई जाती हैं कि कंट्रोल्स अत्यधिक सावधानी से हों और गुणवत्ता तथा CE-कम्प्लायंट सेफ्टी विश्वसनीय रूप से बनाए रखी जा सके.

उपयोग क्षेत्र: जहाँ ट्रांसफर टूल्स मानक हैं

ऑटोमोटिव में मास-प्रोडक्शन पार्ट्स

ट्रांसफर टूल्स का सबसे बड़ा उपयोग क्षेत्र ऑटोमोटिव में मास प्रोडक्शन है. सामान्य पार्ट्स में रिइनफोर्समेंट्स, क्रॉस मेंबर्स, लॉन्गिट्यूडिनल मेंबर कंपोनेंट्स, पिलर और फ्रेम पार्ट्स, सीट स्ट्रक्चर्स, ब्रैकेट्स, होल्डर्स तथा बैटरी ट्रे कंपोनेंट्स शामिल हैं. ऐसे स्ट्रक्चरल पार्ट्स में प्रोसेस स्टेबिलिटी, डायमेंशनल एक्यूरेसी और नियंत्रित लोकेशन गाइडेंस निर्णायक हैं.

कई फॉर्मिंग ऑपरेशन्स वाले पार्ट्स

यदि ड्रॉइंग, री-ड्रॉइंग, ट्रिमिंग, पंचिंग और कैलिब्रेटिंग को परिभाषित स्टेशनों में क्रमवार करना आवश्यक है और एक प्रोग्रेसिव डाई पर्याप्त नहीं है, तो ट्रांसफर टूल्स अक्सर आर्थिक और प्रोसेस दृष्टि से श्रेष्ठ समाधान होते हैं.

हाई-स्ट्रेंथ स्टील्स और चुनौतीपूर्ण ज्योमेट्री

हाई-स्ट्रेंथ स्टील्स के साथ नियंत्रित इंटरमीडिएट स्टेजेज़, मजबूत प्रोसेस विंडोज़ और लक्षित कैलिब्रेशन्स केंद्रीय सफलता कारक हैं. ट्रांसफर टूल्स स्प्रिंगबैक, रिंकलिंग और टियर रिस्क को स्थिर रूप से नियंत्रित करने के लिए सूक्ष्म रूप से ट्यून की गई स्टेशन लॉजिक सक्षम बनाते हैं.

ऐसे पार्ट्स जिनमें लोकेशन और हैंडलिंग क्रिटिकल हो

यदि पार्ट सुरक्षित रूप से साथ नहीं चल सकता, बल्कि उसे ठीक-ठीक पकड़ना, पोज़िशन करना और रखना आवश्यक है, तो ट्रांसफर लॉजिक आवश्यक प्रोसेस कंट्रोल प्रदान करता है. यहाँ पोज़िशनिंग कॉन्सेप्ट सीरीज़ क्षमता और क्वालिटी स्टेबिलिटी तय करता है.

ट्रांसफर टूल्स के फायदे

स्थिर प्रोसेस गाइडेंस के साथ उच्च मात्रा

ट्रांसफर टूल्स सीरीज़ परफॉर्मेंस के लिए बनाए गए हैं. हर स्टेशन में नियंत्रित लोकेशन गाइडेंस लोकेशन एरर्स को कम करता है और रिपीटेबिलिटी बढ़ाता है.

समग्र समझौते के बजाय स्टेशन-वार ऑप्टिमाइज़ेशन

फॉर्मिंग, कटिंग और कैलिब्रेशन को स्टेशन-विशिष्ट रूप से ऑप्टिमाइज़ किया जा सकता है. इससे tryout में पारदर्शिता सुधरती है और सीरीज़ रैंप-अप में जोखिम कम होता है.

स्प्रिंगबैक और डायमेंशनल एक्यूरेसी पर बेहतर नियंत्रण

अलग री-फॉर्म और कैलिब्रेशन स्टेजेज़ डायमेंशनल एक्यूरेसी और असेंबली क्षमता बढ़ाते हैं, खासकर हाई-स्ट्रेंथ स्टील्स और जटिल ज्योमेट्री के साथ.

क्वालिटी एश्योरेंस और मॉनिटरिंग का बेहतर इंटीग्रेशन

स्टेशन्स सेंसर टेक्नोलॉजी और टेस्ट फीचर्स के लिए स्पष्ट एंकर पॉइंट्स देते हैं. Evomatec इस सिस्टम लॉजिक का उपयोग करके इंस्पेक्शन और टेस्ट कॉन्सेप्ट्स स्थापित करता है, जो व्यवहार में विश्वसनीय रूप से काम करते हैं और CE-कम्प्लायंट सेफ्टी तथा क्वालिटी आवश्यकताओं को स्थायी रूप से सुरक्षित करते हैं.

ट्रांसफर टूल्स के नुकसान और सीमाएँ

उच्च निवेश लागत और जटिलता

ट्रांसफर टूल्स टूलमेकिंग, ट्रांसफर मैकेनिक्स और प्रेस पेरिफेरी में उच्च प्रारंभिक निवेश की मांग करते हैं. प्लानिंग, tryout और सीरीज़ रैंप-अप तदनुसार चुनौतीपूर्ण होते हैं.

टूल-हैंडलिंग समन्वय के लिए उच्च आवश्यकताएँ

ग्रिपर्स, मोशन प्रोफाइल्स, रेफरेंसेज़ और प्लेसमेंट पॉइंट्स को टूल के साथ बिल्कुल मेल खाना चाहिए, अन्यथा क्वालिटी ड्रिफ्ट और डाउनटाइम रिस्क पैदा होते हैं.

स्पेस आवश्यकता और इन्फ्रास्ट्रक्चर

ट्रांसफर लाइन्स को स्पेस, मैटेरियल लॉजिस्टिक्स, ल्यूब्रिकेशन और अक्सर अतिरिक्त क्वालिटी स्टेशन्स की आवश्यकता होती है. आर्थिकता टैक्ट टाइम, स्क्रैप, रीवर्क और डिलीवरी क्षमता की समग्र दृष्टि से बनती है.

लागत तर्क और आर्थिकता

एकबारगी लागत: टूलमेकिंग, tryout, स्वीकृति

एकबारगी लागत में डिजाइन, निर्माण, असेंबली, tryout, सीरीज़ रैंप-अप और स्वीकृति शामिल हैं. Evomatec स्वीकृतियों को इस तरह व्यवस्थित करता है कि परीक्षण और रिलीज़ विशेष सावधानी के साथ हों और गुणवत्ता तथा CE-कम्प्लायंट सेफ्टी केवल तकनीकी रूप से ही नहीं, बल्कि ट्रेस करने योग्य रूप से दस्तावेज़ीकृत भी रहें.

चल रही लागत: मेंटेनेंस, टूल लाइफ, डाउनटाइम

चल रही लागत वियर, कटिंग एज लाइफ, री-शार्पनिंग, इंसर्ट चेंज, क्लीनिंग और ट्रांसफर मैकेनिक्स के मेंटेनेंस से आती है. स्टेशन-वार मेंटेनेंस एक फायदा है, जब मेंटेनेंस साइकिल्स स्पष्ट रूप से परिभाषित हों और लगातार लागू किए जाएँ.

ट्रांसफर टूल्स के लिए भविष्य परिदृश्य

डिजिटलीकरण, सेंसर टेक्नोलॉजी और डेटा-आधारित प्रोसेस कंट्रोल

सेंसर टेक्नोलॉजी और प्रोसेस डेटा एनालिसिस विचलनों को जल्दी पहचानने के लिए अधिक महत्वपूर्ण हो रहे हैं. ट्रांसफर प्रक्रियाएँ स्पष्ट स्टेशन संरचना से लाभ उठाती हैं, क्योंकि कारणों को तेज़ी से लोकलाइज़ किया जा सकता है और सुधार अधिक लक्षित रूप से लागू किए जा सकते हैं.

प्रेडिक्टिव मेंटेनेंस और टूल लाइफ मैनेजमेंट

कंडीशन-आधारित मेंटेनेंस अनियोजित डाउनटाइम को कम करता है. वियर इंडिकेटर्स, लिमिट वैल्यूज़ और लाइफ मॉडल्स प्लानबिलिटी और डिलीवरी क्षमता में सुधार करते हैं.

मॉड्युलैरिटी और तेज़ वैरिएंट क्षमता

मॉड्युलर इंसर्ट्स और स्टैंडर्डाइज़्ड इंटरफेसेज़ वैरिएंट्स और फेसलिफ्ट्स को अधिक आर्थिक रूप से लागू करने और री-टूलिंग टाइम घटाने में मदद करते हैं.

सेफ्टी और अनुपालन प्रमाण

डॉक्यूमेंटेशन और CE-कम्प्लायंट सेफ्टी का महत्व बढ़ता जा रहा है. Evomatec टेस्ट और इंस्पेक्शन प्रक्रियाओं को इस तरह डिज़ाइन करता है कि वे रोज़मर्रा में विश्वसनीय रूप से काम करें और अत्यधिक सावधानी के साथ किए जाएँ.

प्रैक्टिस उदाहरण और तुलना: संदर्भ में ट्रांसफर टूल्स

ट्रांसफर टूल बनाम प्रोग्रेसिव डाई

प्रोग्रेसिव डाईज़ अक्सर छोटे से मध्यम पार्ट्स के लिए आर्थिक होती हैं जिनमें स्ट्रिप गाइडेंस स्थिर हो. ट्रांसफर टूल्स बेहतर होते हैं जब पार्ट्स बड़े, डीप-ड्रॉन, जटिल या हैंडलिंग-क्रिटिकल हों और स्टेजेज़ के बीच परिभाषित लोकेशन गाइडेंस आवश्यक हो.

ट्रांसफर टूल बनाम टैंडम टूल

टैंडम टूल्स फ्लेक्सिबिलिटी देते हैं, लेकिन अधिक बाहरी हैंडलिंग और अक्सर अधिक स्पेस की आवश्यकता होती है. ट्रांसफर टूल्स स्टेशन्स को एक इंटीग्रेटेड प्रोसेस में बंडल करते हैं और आमतौर पर स्थिर पार्ट गाइडेंस के साथ अधिक उत्पादकता हासिल करते हैं.

Evomatec ट्रांसफर टूल्स को सिस्टम के रूप में कैसे समझता है

Evomatec ट्रांसफर टूल्स को टूल, हैंडलिंग, मॉनिटरिंग और क्वालिटी एश्योरेंस के एक उत्पादन-क्षम समग्र सिस्टम के रूप में देखता है. अनेक ग्राहक परियोजनाओं के अनुभव के कारण इस बात पर विशेष जोर दिया जाता है कि इंस्पेक्शन्स अत्यंत सावधानी से हों, ताकि क्वालिटी आवश्यकताएँ और CE-कम्प्लायंट सेफ्टी दीर्घकालिक रूप से विश्वसनीय रूप से बनाए रखी जा सके.

FAQ

ट्रांसफर टूल्स क्या हैं और उन्हें किस लिए उपयोग किया जाता है

ट्रांसफर टूल्स मल्टी-स्टेशन फॉर्मिंग टूल्स हैं जिनमें पार्ट को स्टेशनों के बीच लक्षित रूप से पकड़ा, पोज़िशन किया और रखा जाता है. इन्हें तब उपयोग किया जाता है जब बड़े या चुनौतीपूर्ण शीट मेटल पार्ट्स को उच्च मात्रा में कई फॉर्मिंग और कटिंग ऑपरेशन्स के माध्यम से प्रोसेस-सेफ तरीके से बनाना हो, विशेषकर ऑटोमोटिव में बॉडी और स्ट्रक्चरल पार्ट्स के लिए.

कब ट्रांसफर टूल प्रोग्रेसिव डाई से बेहतर होता है

ट्रांसफर टूल आमतौर पर तब बेहतर होता है जब पार्ट बहुत बड़ा, बहुत डीप-ड्रॉन, बहुत संवेदनशील या ज्योमेट्री में बहुत जटिल हो, जिससे स्ट्रिप-बाउंड तरीके से स्थिर रूप से साथ चलना संभव न हो. ट्रांसफर नियंत्रित पार्ट हैंडलिंग, परिभाषित इंटरमीडिएट स्टेजेज़ और स्प्रिंगबैक, डायमेंशनल एक्यूरेसी तथा होल पैटर्न एक्यूरेसी पर बेहतर नियंत्रण सक्षम बनाता है.

ट्रांसफर टूल्स में प्रोसेस सेफ्टी किन कारकों से निर्धारित होती है

प्रोसेस सेफ्टी स्टेशन-वार ऑप्टिमाइज़्ड फॉर्मिंग लॉजिक, मजबूत ग्रिपर और रेफरेंस कॉन्सेप्ट्स, स्थिर प्रोसेस विंडोज़, अनुकूलित ल्यूब्रिकेशन और लगातार मॉनिटरिंग, मेंटेनेंस तथा क्वालिटी इंस्पेक्शन से बनती है. Evomatec संरचित परीक्षण और स्वीकृति प्रक्रियाओं पर भरोसा करता है, ताकि कंट्रोल्स अत्यधिक सावधानी के साथ हों और उत्पादन वातावरण में गुणवत्ता तथा CE-कम्प्लायंट सेफ्टी विश्वसनीय रूप से सुनिश्चित रहे.
