ΑΥΤΟΜΑΤΟ ΠΡΙΟΝΙ ΜΕ ΣΠΕΙΡΩΤΗ ΟΠΗ EVO DDG

‹ ›

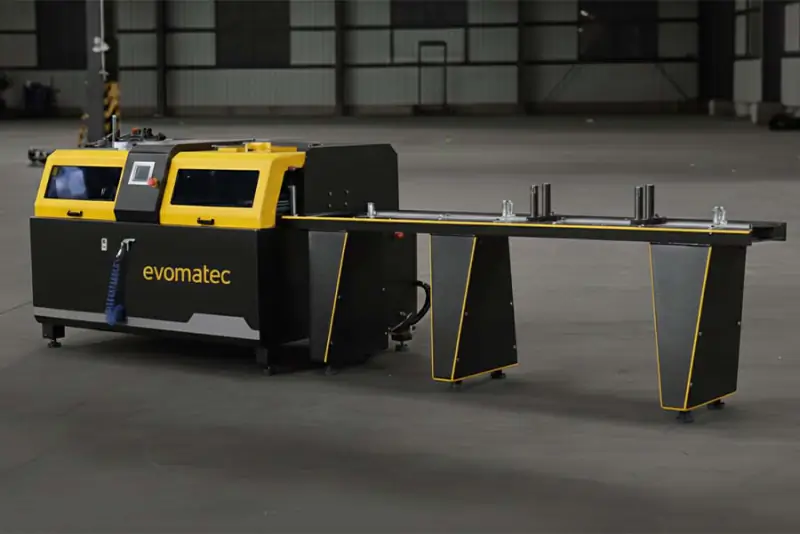

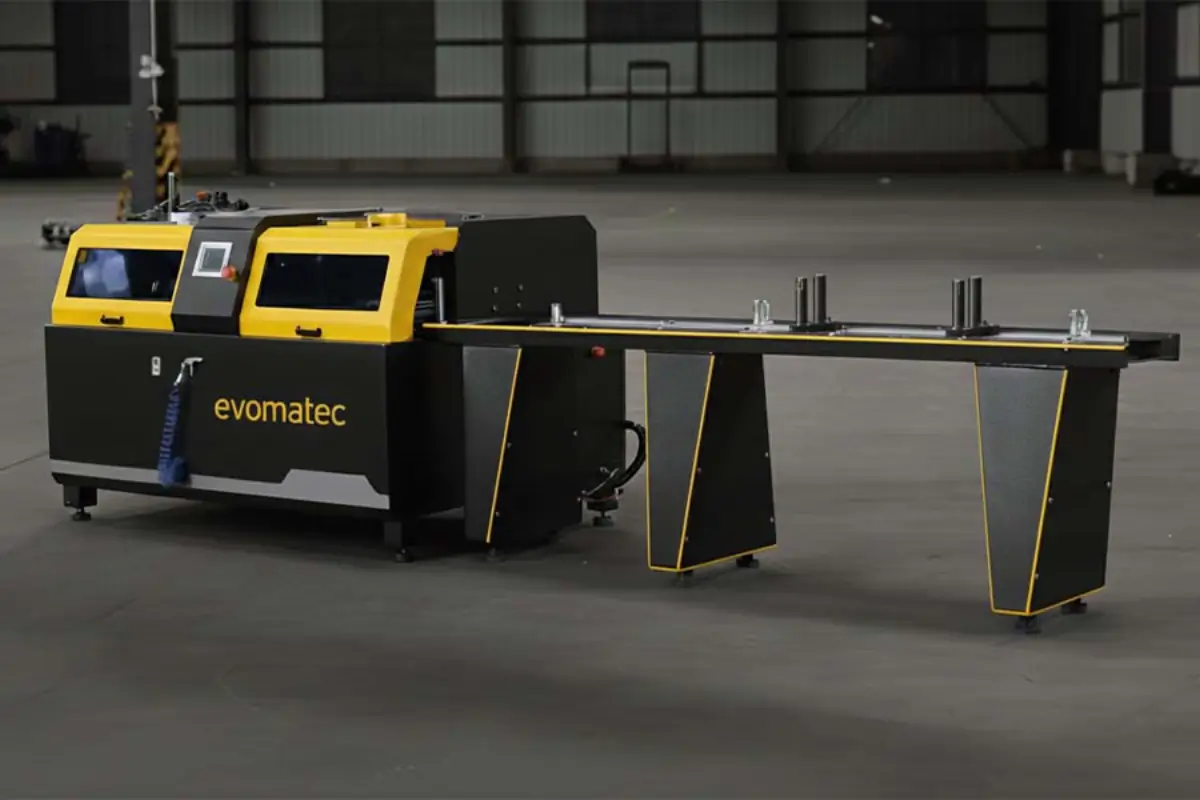

EVO DDG Αυτόματη μηχανή κοπής με μονάδα διάτρησης και δημιουργίας σπειρώματος Ø 500 mm για προφίλ αλουμινίου

Σερβοελεγχόμενη προώθηση προφίλ, κοπή παρτίδας και ενσωματωμένη δημιουργία σπειρώματος για ακριβή σειριακή παραγωγή στην κατεργασία προφίλ αλουμινίου

Η EVO DDG είναι μια ισχυρή αυτόματη μηχανή κοπής με μονάδα δημιουργίας σπειρώματος για την αποδοτική σειριακή κατεργασία προφίλ αλουμινίου. Η σχεδίαση της μηχανής συνδυάζει αυτοματοποιημένη κοπή ως αυτόματη μηχανή κοπής προφίλ με ενσωματωμένη μονάδα διάτρησης και δημιουργίας σπειρώματος, ώστε η κοπή και η δημιουργία σπειρώματος να πραγματοποιούνται σε μία ενιαία, συνεχόμενη διαδικασία. Έτσι, η EVO DDG είναι ιδανική για παραγωγές στον κλάδο παραθύρων, θυρών και προσόψεων, όπου τα προφίλ αλουμινίου πρέπει να κόβονται σε καθορισμένα μήκη και στη συνέχεια να προετοιμάζονται άμεσα για συναρμολόγηση.

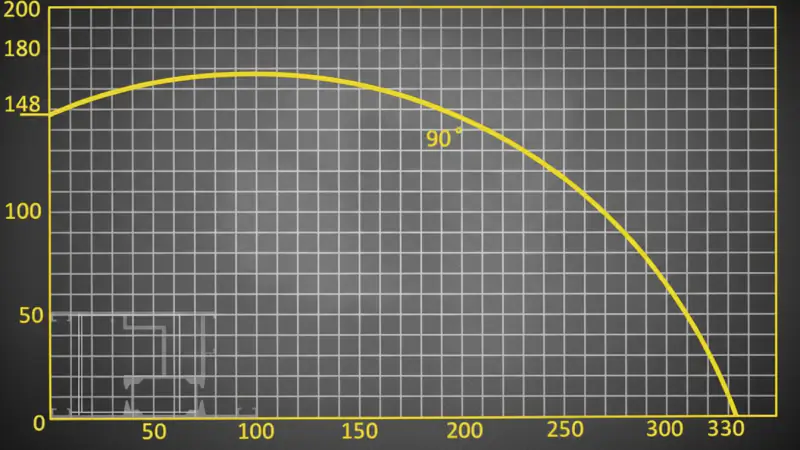

Δίσκος Ø 500 mm για φαρδιά προφίλ αλουμινίου και ακριβή ποιότητα κοπής

Για την κοπή φαρδιών διατομών προφίλ, η μηχανή λειτουργεί με δίσκο Ø 500 mm. Η ρύθμιση ταχύτητας κοπής επιτρέπει παραμετροποίηση ανάλογα με το προφίλ, ώστε να υποστηρίζονται καθαρές επιφάνειες κοπής και σταθερή διαδικασία. Για κοπές σειράς, η EVO DDG προσφέρει ακρίβεια κοπής 0,2 mm, ελάχιστο μήκος κοπής 5 mm καθώς και καθορισμένο μήκος υπολείμματος 270 mm για ασφαλή προγραμματισμό διαδικασίας. Έτσι επιτυγχάνονται αναπαραγώγιμα αποτελέσματα, ακόμη και σε μεταβαλλόμενες γεωμετρίες προφίλ.

Αυτόματη προώθηση προφίλ, κοπή παρτίδας και αυτόματη τεχνολογία σύσφιξης

Η σερβοελεγχόμενη αυτόματη προώθηση προφίλ εξασφαλίζει αξιόπιστη ροή υλικού για κοπή παρτίδας. Το αυτόματο σύστημα σύσφιξης συγκρατεί σταθερά το προφίλ αλουμινίου στη ζώνη κατεργασίας, μειώνει τις μετακινήσεις του προφίλ και υποστηρίζει σταθερά υψηλή ποιότητα κοπής. Ο ενσωματωμένος μεταφορέας είναι σχεδιασμένος για την καθημερινή παραγωγή και προσφέρει ικανότητα φόρτωσης 500 kg. Το τυπικό μήκος μεταφορέα είναι 4 m, επιτρέποντας την εύκολη ενσωμάτωση της μηχανής σε γραμμές παραγωγής, τμήματα buffer και ροές εργασίας με ακρίβεια κύκλου.

Ψηφιακές διαδρομές κίνησης, χειρισμός μέσω οθόνης αφής και μνήμη προγραμμάτων

Η EVO DDG προσφέρει ψηφιακή ρύθμιση της διαδρομής κίνησης του δίσκου. Η ψηφιακή ρύθμιση της διαδρομής ανύψωσης του δίσκου βασίζεται στη γεωμετρία του προφίλ και υποστηρίζει επαναλήψιμες διαδικασίες με διαφορετικά ύψη προφίλ και μήκη κοπής. Ο χειρισμός γίνεται μέσω πίνακα ελέγχου με οθόνη αφής. Με προγραμματισμό διαδικασίας και μεγάλη μνήμη προγραμμάτων, τα επαναλαμβανόμενα προγράμματα κατεργασίας μπορούν να ανακληθούν γρήγορα και να εκτελεστούν με τυποποιημένο τρόπο. Επιπλέον, διατίθεται χειροκίνητη ρύθμιση ταχύτητας κοπής για λεπτομερείς ρυθμίσεις.

Δημιουργία σπειρώματος έως M10 για προφίλ αλουμινίου έτοιμα για συναρμολόγηση

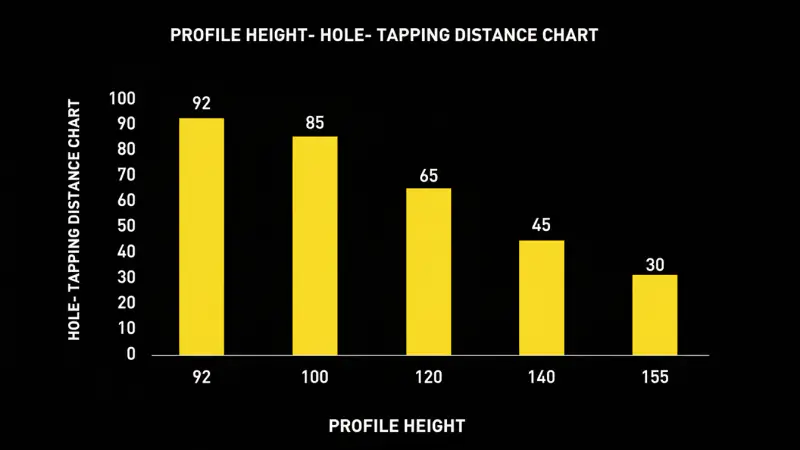

Ένα καθοριστικό πλεονέκτημα της EVO DDG είναι η ενσωματωμένη δημιουργία σπειρώματος για προφίλ αλουμινίου. Η υποδοχή εργαλείου ER16 είναι σχεδιασμένη για ασφαλή σύσφιξη εργαλείου στη διαδικασία. Με ικανότητα σπειρώματος έως M10 (max.), η μηχανή καλύπτει τυπικές εφαρμογές σπειρώματος, όπως απαιτούνται στη συναρμολόγηση μηχανισμών, σε στοιχεία σύνδεσης ή σε προφίλ συστημάτων. Η τοποθέτηση της δημιουργίας σπειρώματος μπορεί να προσαρμοστεί αναπαραγώγιμα στη γεωμετρία του προφίλ μέσω διαγράμματος για το ύψος προφίλ και τη θέση απόστασης οπής/σπειρώματος. Έτσι, η κατεργασία γίνεται προβλέψιμη, επαναλήψιμη και ιδιαίτερα κατάλληλη για σειριακή παραγωγή.

Ασφάλεια και σταθερότητα διαδικασίας στη σειριακή παραγωγή

Για ασφαλή λειτουργία, η μηχανή διαθέτει προστατευτικό κάλυμμα με αισθητήρα ασφαλείας. Στον βασικό εξοπλισμό περιλαμβάνεται επίσης σύστημα ψύξης, το οποίο σταθεροποιεί την κατεργασία σε προφίλ αλουμινίου και υποστηρίζει σταθερές συνθήκες στη ζώνη κοπής.

Τεχνικά χαρακτηριστικά EVO DDG
